Ořezání zóny dalším prvkem

Zóny lze ořezávat samostatnými střešními rovinami, deskami a trámy pomocí příkazu Úpravy > Speciality střechy > Ořezat zónu.

Můžete také vybrat prvek (střecha, deska, zeď, sloup, trám, LOP nebo knihovní prvek) a oříznout jím zónu, pokud prvek do zóny zasahuje, nebo označte zónu a poté určete jaké typy prvků střechu ořežou.

Poznámka: Prostor zóny se ořeže libovolným vícepodlažním prvkem, který protíná, na libovolném podlaží.

Poznámka: Příkaz ořezat zónu lze použít pouze se samostatnými střešními rovinami. Pokud používáte složené střechy, můžete použít funkci napojit.

Viz Napojení prvků na střechu/skořepinu.

Při ořezání zóny podle samostatné střešní roviny je možné pomocí zaškrtávacího políčka ignorovat otvory (to znamená začlenit libovolný otvor ve střeše do střechy pro účely hranice zóny.)

Můžete volit mezi ořezáním zóny zdola nebo shora. Zaškrtněte příslušná pole a tím určete, jaké prvky mají zónu ořezat.


Ořezání provedete klepnutím na tlačítko Ořezat.

Pokud v projektu zvolíte pouze jeden typ ořezávající konstrukce (např. střechu), všechny zaškrtávací pole jsou šedá.

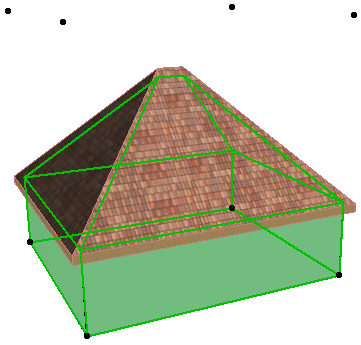

ZoneBeforeTrim.PNG     ZoneAfterTrim.PNG

Ořezání tvaru zóny můžete zrušit příkazem Zrušit ořezání zóny z kontextové nabídky označené zóny nebo v menu 3D model > Speciality střechy.

Poznámka: Ořezání lze také vrátit zpět při aktualizaci upravených zón.

Více informací naleznete v tématu Aktualizace zón.
