Režim úprav lehkého obvodového pláště

V režimu úprav můžete upravit nastavení jednotlivých prvků označeného lehkého obvodového pláště, případně můžete nové prvky přidávat.

V režimu úprav má každý prvek lehkého obvodového pláště (schéma, rám, panel, doplňky, spoje) své vlastní okno nastavení a vlastní odpovídající nástroj, kterým můžete upravit nastavení nebo vkládat nové prvky. (V režimu úprav není možné vytvářet nové LOP.)

Jakmile jednou v režimu úprav změníte parametry prvku vybraného LOP, nebudou dále svázány s nastavením celého systému; stane se z něj uživatelský prvek a jeho parametry jsou určeny v individuálním okně nastavení (schéma, rám, panel, spoj a doplněk). Uživatelské parametry jsou editovatelné pouze v režimu úprav.

Otevřete režim úprav v půdorysu, pohledu, řezu nebo 3D okně. V režimu úprav zůstanete i při přepínání jednotlivých zobrazení.

Vstup do režimu úprav a jeho ukončení

Vstup do režimu úprav

Pokud chcete spustit režim úprav lehkého obvodového pláště, označte jej v libovolném okně modelu a použijte jeden z následujících postupů:

•Klikněte na tlačítko Upravit, které se u prvku objeví.

•Použijte příkaz 3D model > Upravit lehký obvodový plášť > Spustit režim úprav lehkého obvodového pláště.

Ukončit režim úprav

Použijte jeden z následujících postupů:

•Stisknete Esc

•V paletce zobrazení klikněte na volbu Ukončit režim úprav.

•Použijte příkaz 3D model > Upravit lehký obvodový plášť > Ukončit režim úprav.

Paletka zobrazení režimu úprav

Jakmile jste v režimu úprav LOP, standardní nástrojová paletka ARCHICADu je nahrazena speciální paletkou lehkého obvodového pláště a paletkou zobrazení.

Paletka režimu úprav - v půdorysu a ve 3D okně

Volby zobrazení v režimu úprav

Pokud otevřete režim úprav v půdorysu, bude lehký obvodový plášť zobrazen půdorysným symbolem. Symbol bude stejný, jako v běžném půdorysném zobrazení.

Poznámka: Tyto volby zobrazení jsou určené pouze pro editaci.

Výsledky vašich úprav můžou být přehlednější s jedním z následujících zobrazení:

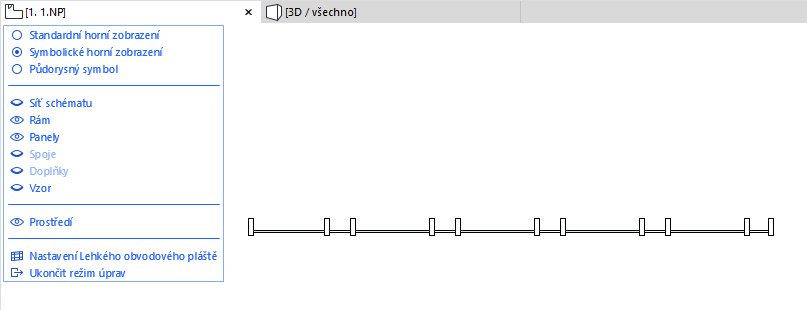

Symbolické horní zobrazení

Standardní horní zobrazení

Zobrazení/skrytí prvků v režimu úprav

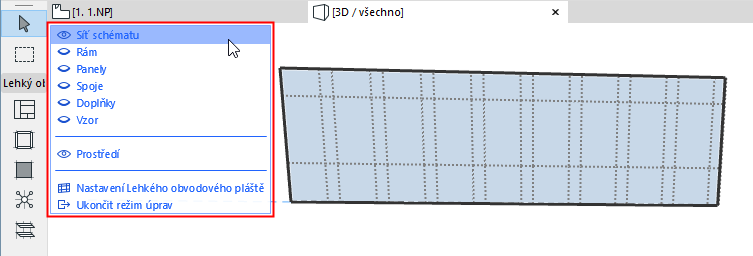

Pomocí paletky zobrazení můžete skrývat a zobrazovat prvky lehkého obvodového pláště (ikonou oka prvky zapnete/vypnete), dokonce i v průběhu aktuálních úprav.

Zobrazení vybraného prvku LOP a skrytí ostatních prvků: Klikněte pravým tlačítkem na položku (např. “Síť schématu”), která má zůstat zobrazená. Ostatní prvky budou skryty.

Zobrazení/skrytí prostředí

Položka “Prostředí” v této paletce zobrazení reprezentuje zbytek prvků ve 3D, které můžete při editaci zobrazit nebo skrýt. Prvky prostředí jsou v režimu úprav zobrazené utlumeně a nelze je editovat.

Poznámka: Pokud máte problém s rozpoznáním hran prvků modelu v prostředí, zkuste zapnout volbu Zobrazit obrysy v menu Zobrazení > Volby zobrazení ve 3D > 3D styly.

Úpravy nastavení systému lehkého obvodového pláště

Pokud chcete upravit nastavení na úrovni celého systému, aniž byste museli opustit režim úprav, klikněte v paletce na funkci Nastavení Lehkého obvodového pláště.

Mnohonásobný výběr rámů a panelů

Pokud v režimu úprav označíte jeden rám nebo panel lehkého obvodového pláště, objeví se “spojky”, jejichž pomocí můžete označit celou skupinu rámů nebo panelů.

•Označení všech rámů/panelů ve vybraném řádku/sloupci.

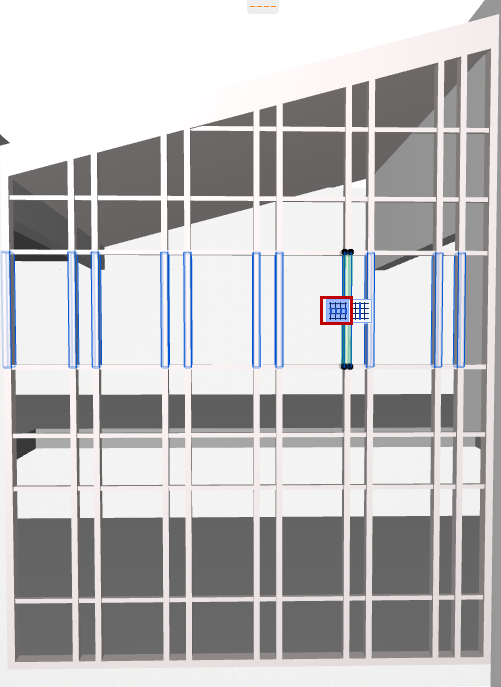

Označení všech rámů v řádku/sloupci sítě

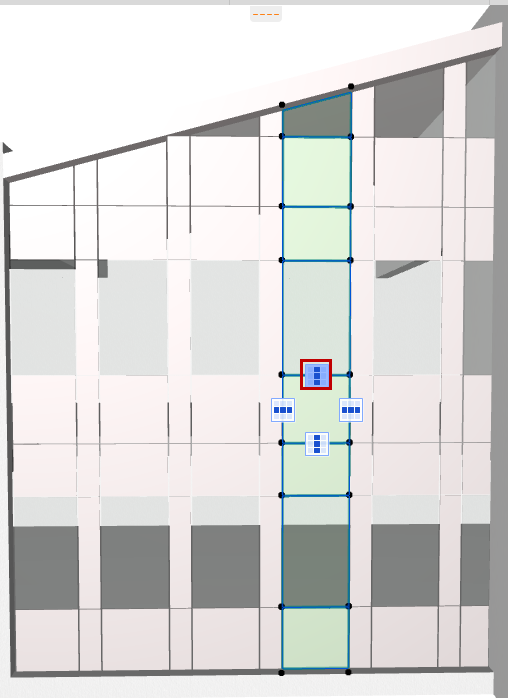

Označení všech panelů v řádku/sloupci sítě
