Pomocí této funkce můžete vytvořit vlastní popisku tvořenou kombinací symbolů a vlastních textů - včetně autotextů.
1.Textová pole vložíte nástrojem Text.

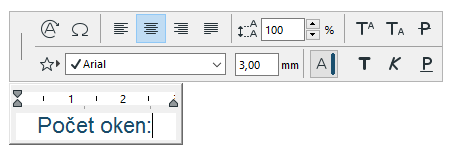

2.Zadejte požadovaný text.

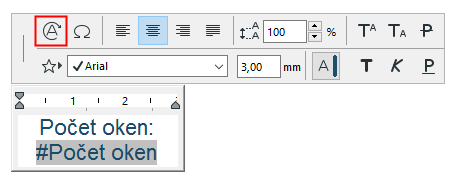

Konkrétní informace o prvku (např. #PočetOken) můžete vložit pomocí autotextu.

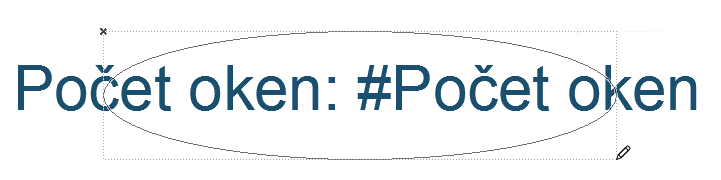

3.Pokud má mít popiska např. rámeček, použijte běžné 2D nástroje (např. čáru) a rámeček libovolného tvaru kolem textu nakreslete.
Rady:
–Pokud popiska obsahuje autotexty, zvažte při kreslení rámečku informace obsažené v autotextu (např. počet znaků nebo celková délka textu) a rámeček tomu přizpůsobte.
–Mohlo by být dobré umístit střed textového bloku a rámečku na stejné místo a textovému bloku na střed nastavit kotevní bod.

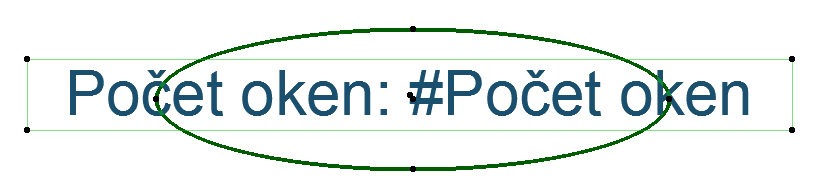

4.Označte všechny 2D prvky.
5.Použijte příkaz Soubor > Knihovny a objekty > Uložit výběr jako a vyberte Popiska.

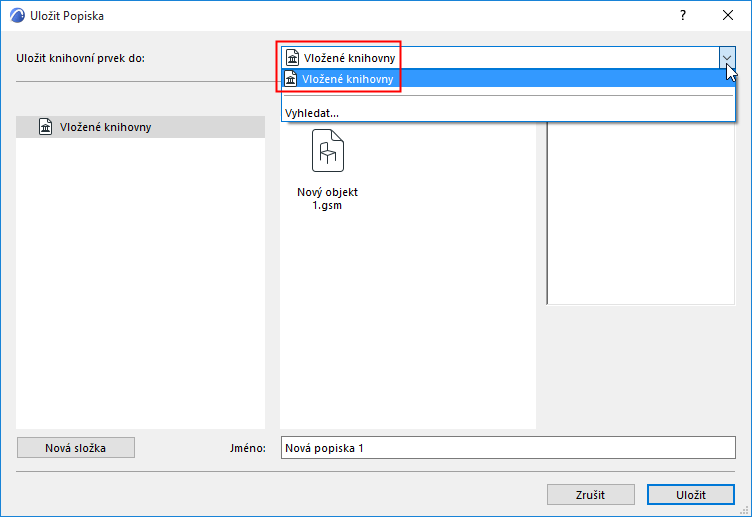

6.V okně Uložit popisku, které se následně objeví, zadejte jméno a vyberte cílovou složku objektu:
–Vložená knihovna (výchozí volba. Doporučujeme prvky vytvořené speciálně pro daný projekt ukládat do vlastních vložených knihoven.)
–BIMcloud knihovna připojená k projektu
Poznámka: Abyste mohli prvky ukládat do BIMcloud knihoven, musíte si knihovnu nejprve rezervovat.
–Připojená knihovna
Můžete také kliknout na volbu Nová složka a vytvořit ve vybrané knihovně novou složku.
7.Objeví se okno Změnit základní nastavení popisky. V něm můžete nastavit pera a výplně nové popisky. Po vložení popisky do projektu můžete tyto atributy dále měnit v nastavení popisky.
Pokud chcete k nové popisce přidat informace (např. klíčová slova pro účely hledání), klikněte na Změnit podrobnosti v levém dolním rohu.
8.Kliknutím na OK zavřete okno.

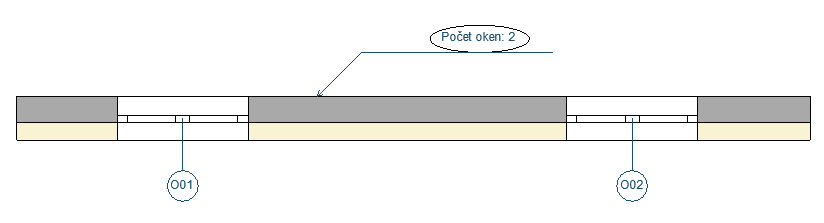

9.Vložte novou popisku. Pokud je popiska připojena k prvku, budou v autotextu zobrazeny dostupné informace.

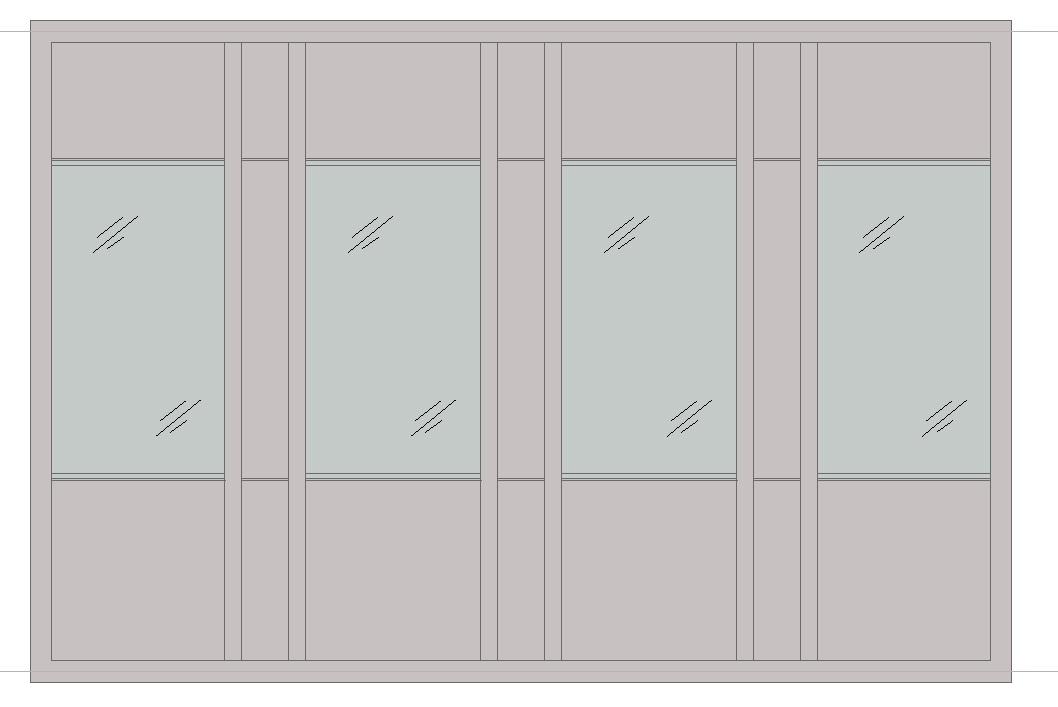

Příklad: Symbol pevného zasklení (popiska)
V tomto příkladě je vlastní popiska tvořena pouze jednoduchými čárami, které mají znázorňovat pevné zasklení. Popiska je bez rámečku.
Je použita na pevně zasklené panely lehkého obvodového pláště (příkazem Dokument > Anotace > Popsat komponenty označených prvků).
Viz také Popisování lehkých obvodových plášťů.
