Výška prahu podle tloušťky podlahy

Do pole tloušťka konstrukce podlahy na panelu značka kóty v okně nastavení dveří/okna zadejte hodnotu tloušťky podlahy, která přesahuje nad úroveň základny zdi, aby kóta výšky parapetu zobrazovala správnou hodnotu.

ARCHICAD měří výšku prahu dveří nebo parapetu okna od základny zdi (nebo od dané výškové úrovně která je nastavena na panelu náhled a umístění.) Pokud však chcete, aby se v půdorysu zobrazovala hodnota od skutečné úrovně podlahy, zadejte tloušťku souvrství podlahy do pole tloušťka podlahy.

ARCHICAD bude stále měřit výšku prahu od základu zdi, ale značka dveří/okna bude zobrazovat hodnoty výšky prahu, která je rovna rozdílu zadané výšky prahu a tloušťky podlahy.

Například základna zdi je -100 mm pod úrovní podlaží (tloušťka konstrukce podlahy je 100 mm). Výška prahu okna (parapetu) je 1000 mm, ale efektivní výška prahu pro účely dokumentace konstrukce je ve skutečnosti 900 mm od podlahy. Takže výška parapetu zobrazená ve značce v půdorysu bude 900 mm.

Poznámka: Hodnota zadaná do pole Tloušťka podlahy neovlivní aktuální polohu dveří/okna ve zdi; je to alternativní způsob zobrazení výšky prahu/nadpraží ve značce dveří/okna.

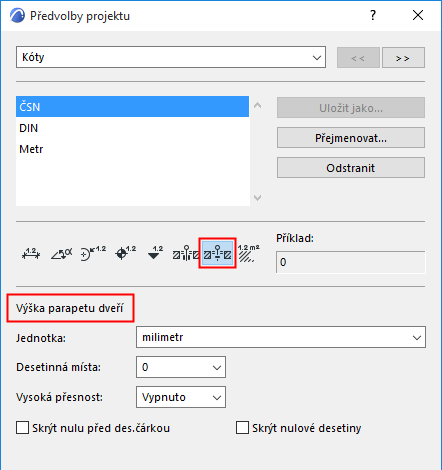

Poznámka: Značky výšky řezu používají speciálně pro tento typ hodnoty sadu jednotek kót: použijte příkazy Volby > Předvolby projektu > Kóty a vyberte volbu Velikost výšky parapetu.

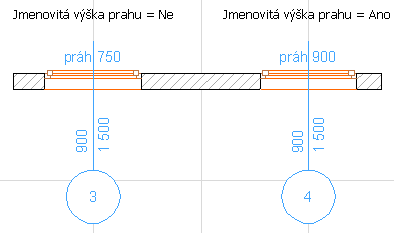

Některé značky mají zaškrtávací pole, které umožňuje zobrazit jejich nominální výšku parapetu (například výška parapetu nezapočítává tloušťku podlahy). Obrázek níže ukazuje vliv zaškrtnutí tohoto políčka.
