Vytváření vazníků v půdoryse

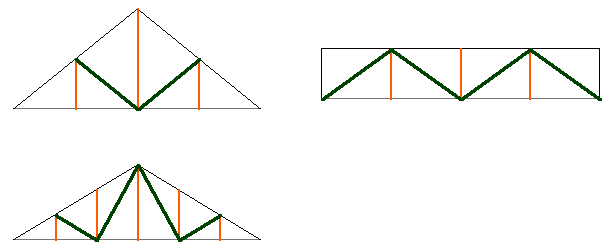

Začněte tím, že v půdoryse nakreslíte obrys vazníku pomocí nástrojů Čára a Oblouk/Kružnice. Pro různé části vazníku použijte různé barvy, jak je vidět na obrázku. Tloušťky per byly pro srozumitelnost poněkud přehnány.

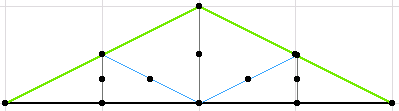

Když jste s náčrtem spokojeni, označte čáry a zadejte příkaz Vytvořit vazník v nabídce TrussMaker (3D Model > Speciality 3D modelu).

TMcommands.PNG     TrussSelected.PNG

TrussMaker můžete použít pro nastavení tvaru a způsobu vytvoření příhradové konstrukce.

Viz Nastavení nástroje Vytváření vazníků.

Jakmile dokončíte nastavování vazníku, klikněte na tlačítko Uložit v pravém dolním rohu dialogového okna. Zobrazí se výzva, abyste nový objekt vazníku pojmenovali a vložili do přidané knihovny.

Nový vazník se objeví v půdoryse na spodní čáře jeho obrysu. Otevřete 3D okno a prohlédněte si výsledek, pak vazník přesuňte na požadované místo.

TMTruss2D.PNG     TMTruss3D.PNG
