Nastavte šikmý trám v nastavení nástroje, nebo vytvořte šikmý trám ve 3D okně.

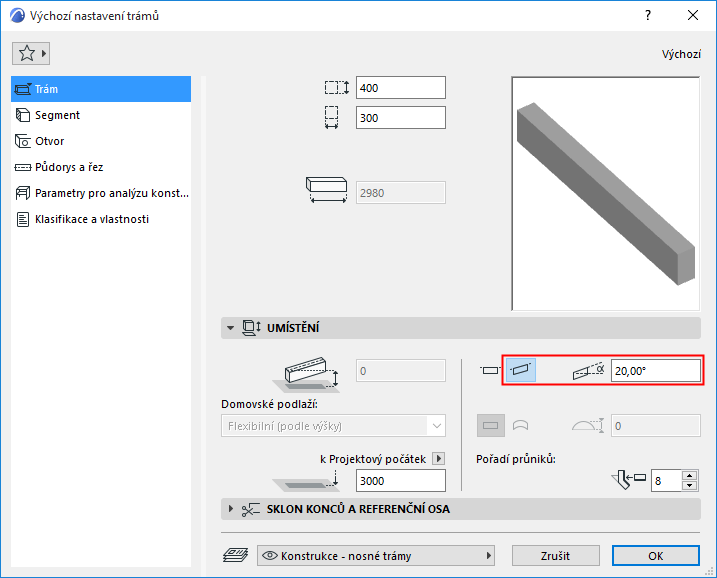

Nastavení úhlu sklonu v nastavení trámu
1.V nastavení trámu (na stránce Trám, záložce Umístění), nebo v infopaletce klikněte na ikonu šikmého trámu.
2.Zadejte úhel sklonu trámu ve stupních.
Úhel je měřen od počátečního bodu trámu a jeho hodnota musí být mezi -89° a +89°.
3.V Info paletce vyberte metodu vložení a umístěte trám.

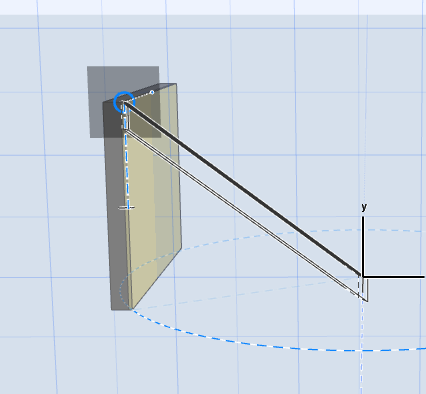

Vložení trámu na dvě kliknutí
1.V infopaletce zvolte geometrickou metodu segment.
1.Zadejte kliknutím konce trámu.
2.Ve 3D okně:
–Koncové body můžete přichytit k existujícím prvkům.
–Podržení klávesy Shift přichytíte kurzor k pracovní rovině
Poznámka: Pokud má trám daný úhel sklonu (v okně nastavení nebo v infopaletce), trám si úhel zachovává bez ohledu na další omezení.

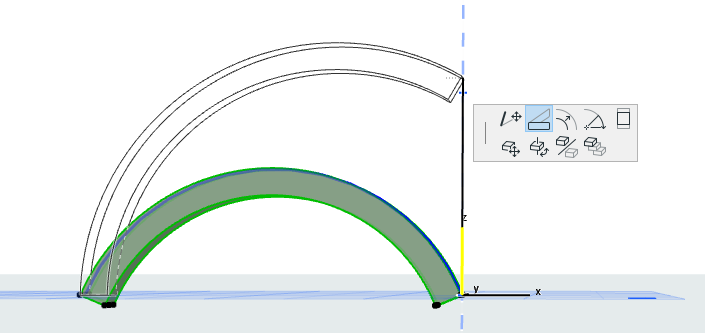

Zešikmen může být také existující trám zakřivený ve svislé rovině.
