Zakřivit trám ve svislé rovině
Ve 3D okně nebo v okně pohledu/řezu:
1.Označte trám.

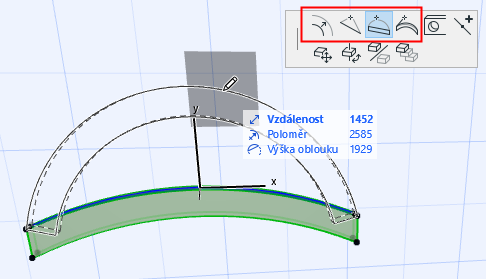

2.Pomocí příkazů v plovoucí paletce zakřivte hranu trámu zadáním vzdálenosti nebo využitím tečny.
Vertikální křivka trámu
Trám není možné zakřivit zároveň ve svislé a vodorovné rovině.
•Přímé trámy: výška zakřivení nemůže být větší než poloměr křivky.
•Šikmé trámy: počáteční a koncový bod oblouku nemohou být níže než počátek oblouku
•Pro trámy zakřivené ve svislé rovině je dostupný také příkaz pro zvětšení poloměru:

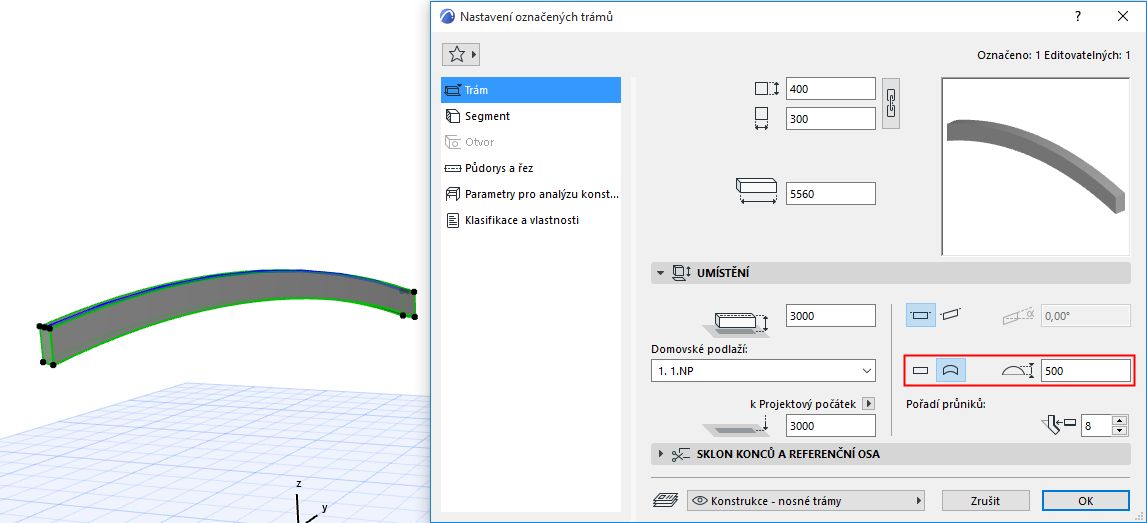

V infopaletce nebo v nastavení trámu: můžete také vytvořit zakřivený trám kliknutím na ikonu zakřivení, a zadat výšku oblouku.
•Zadat můžete také zápornou hodnotu
•Pokud aktivujete ikonu zakřivení ve svislé rovině pro trám zakřivený vodorovně, bude zakřiven vertikálně, ale původní horizontální zakřivení se zruší.
