Automatický průsečík trámů s ostatními trámy
Protíná-li trám jiný trám, ARCHICAD automaticky vyčistí průnik a spojení trámů ve tvaru T a L, jestliže je zapnuta funkce Volby > Automatické průniky.
Pokud se jeden konec napojovaného trámu dostane do obrysu jiného trámu, jeho konec se automaticky dotáhne k referenční ose. Jejich vzhled ve 3D se podle toho „vyčistí“, za předpokladu, že mají trámy stejnou prioritu průniků.

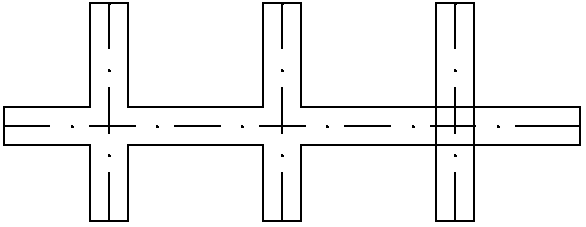

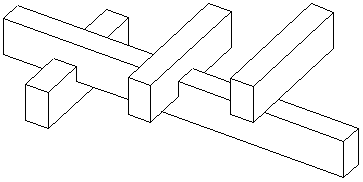

Napojení trámů bude vyčištěno, i když jsou křížící se nebo navazující trámy v různých výškách. Pokud se trámy v prostoru kříží, ale jejich referenční čáry se neprotínají, bude napojení vyčištěno podle příslušných priorit průniků.

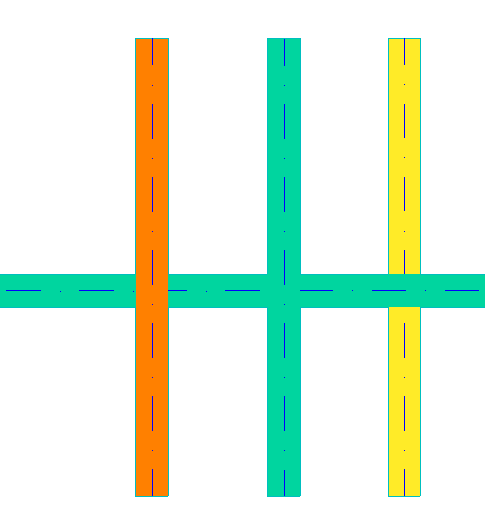

Trámy s povrchovými výplněmi v půdorysu
Trámy můžou být napojeny na střechy nebo skořepiny.
Viz Napojení prvků na střechu/skořepinu.
Trám můžete ořezat samostatnou střešní rovinou.
Viz Ořezání prvků samostatnou střechou.
Funkcí Napojit prvky na desky upravíte výškové umístění vodorovných trámů podle určité úrovně - jedné nebo více desek, umístěné nad a/nebo pod nimi.
Více informací o průnicích (spojích) mezi různými konstrukčními prvky:
Viz Průniky prvků.
