Každá zeď má referenční čáru a směr. Referenční čáry zdí můžete v půdoryse zobrazit, pokud zapnete volbu:
Zobrazení > Volby zobrazení > Referenční čáry zdí a trámů

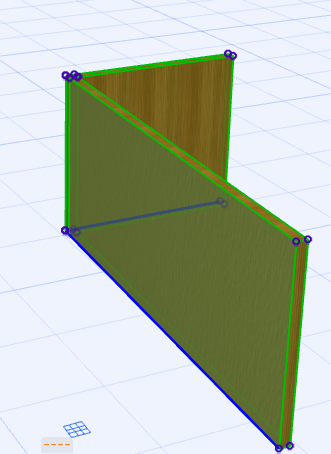

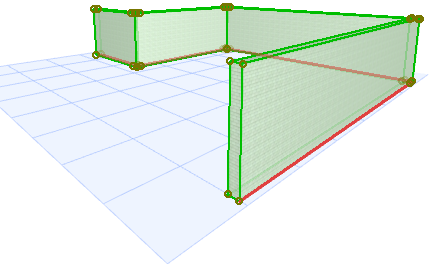

Ve 3D okně je referenční čára vybrané zdi zobrazena jinou barvou: Tuto barvu můžete změnit možností “referenční čáry ve 3D” v menu Volby > Pracovní prostředí > Informace o výběru a prvku.
•Referenční čára pomáhá vytvořit přesné spojení zdí pro čisté průsečíky. Umístění referenční čáry vzhledem k nosné vrstvě zdi umožňuje upravovat povrchové souvrství, aniž by došlo ke změně umístění nosné vrstvy.

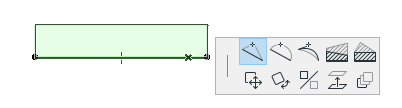

•Z referenční čáry vycházejí aktivní body a hrany, které slouží pro úpravu, přesun nebo úpravy zdi. Některé příkazy plovoucí paletky jsou dostupné, pouze pokud kliknete na referenční čáru vybrané zdi, tak jak ukazují následující dva obrázky:

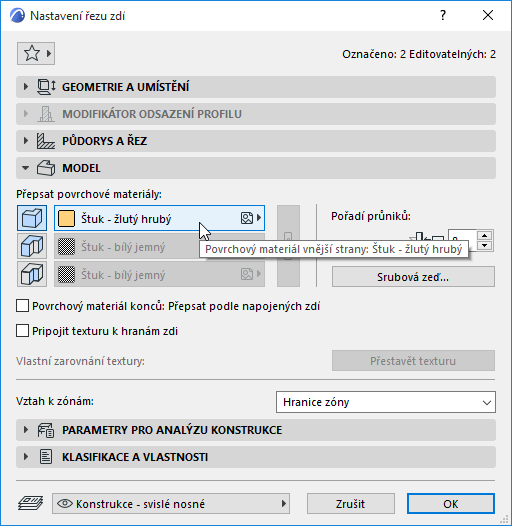

•Podle referenční čáry jsou určeny “vnější” a “vnitřní” povrchové materiály. Povrchové materiály lze nastavit jednotlivě pro “vnější” a “vnitřní” povrch na panelu model v nastavení zdi.
Směr zdi

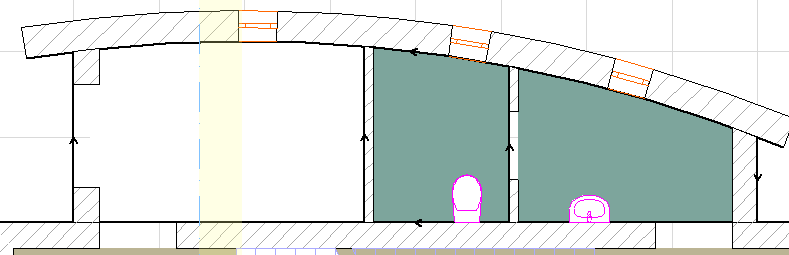

Směr zdi je naznačen šipkou na referenční čáře a určuje ho pořadí bodů, kterými jste kreslili zeď.
Poznámka: Směr obloukové a polygonální zdi je pevně daný a nelze jej měnit.
Poznámka: Umístění referenční čáry a směr zdí můžete měnit pomocí příkazů v menu Upravit > Referenční čára a rovina.
Viz oddíly Upravit referenční čáru zdi a Převrácení směru zdí.
Změna polohy referenční čáry zdi
Umístění referenční čáry můžete nastavit v Infopaletce nebo na panelu geometrie a umístění v okně nastavení zdi. Mezi všemi možnostmi umístění referenční čáry můžete přepínat klávesou “C”.
Referenční čára základní zdi

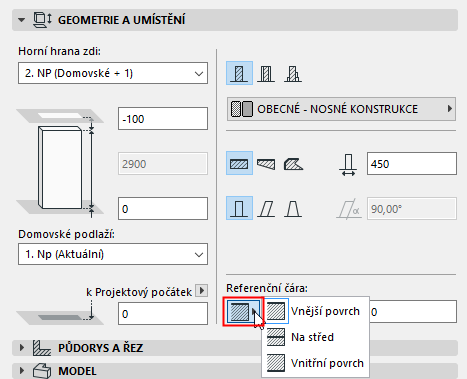

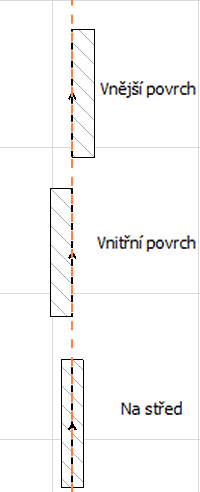

Základní zeď má tři možná umístění referenční čáry: referenční čára na vnějším povrchu zdi, na vnitřním povrchu nebo ve středu zdi.
Ve výchozím nastavení je referenční čára na “vnějším povrchu”.
Referenční čára sendvičové zdi

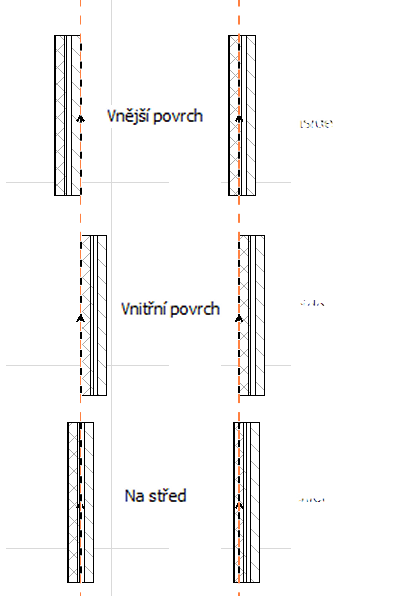

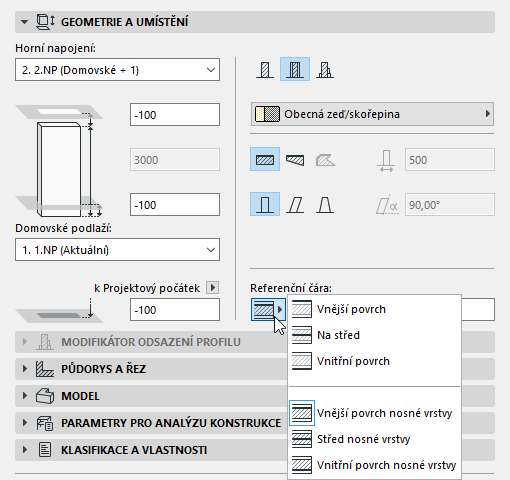

Sendvičová zeď má šest možných umístění referenční čáry: vnější povrch, vnitřní povrch a střed zdi, vnější povrch, vnitřní povrch a střed nosné vrstvy zdi.
Poznámka: Pokud souvrství zvoleného sendviče neobsahuje nosnou vrstvu, budou volby referenční čáry vzhledem k nosné vrstvě neaktivní.
Ve výchozím nastavení je referenční čára na “vnějším povrchu”.
“Vnější” povrch zdi je u sendvičové konstrukce zobrazen jako první vrstva v seznamu v okně nastavení daného sendviče.
Referenční čára lichoběžníkové zdi
Lichoběžníková zeď má dvě možná umístění referenční čáry: Vnější povrch nebo Vnější povrch nosné vrstvy (obsahuje li nosnou vrstvu).
Viz také Tvorba lichoběžníkové zdi.
Referenční čára polygonální zdi
Možnosti nastavení referenční čáry nelze použit pro polygonální zeď. (Referenční čáry polygonální zdi je možné přesunou graficky pomocí funkce v plovoucí paletce.)
Referenční čára profilové zdi
Umístění referenční čáry profilové zdi vychází z umístění počátku ve správci profilu.
Posun referenční čáry
Pokud použijete referenční čáru na “vnějším” nebo “vnitřním” povrchu, můžete zadat kladnou hodnotu odsazení referenční čáry, takže referenční čára bude posunuta směrem ke středu (zdi nebo nosné vrstvy). Záporná hodnota posune referenční čáru od středu (nosné vrstvy nebo zdi). (Pokud je referenční čára uprostřed, není možné nastavit odsazení.)
Pokud měníte nastavení referenční čáry, všimněte si, že se hmota zdi přizpůsobuje vašemu nastavení. Referenční čára zůstává na místě.
Poznámka: Pokud naopak chcete, aby byla přesunuta pouze referenční čára a zeď zůstala na místě nebo zrcadlit otvory, použijte příkaz upravit referenční čáru zdi.
Viz Upravit referenční čáru zdi.
Otočení zdi na referenční čáře
Tímto příkazem můžete otočit (zrcadlit) vybranou zeď podél její referenční čáry. Referenční čára zůstane na svém místě, ale vrstvy zdi se otočí na opačnou stranu. Všimněte si, že směr otevírání oken a dveří se nemění.

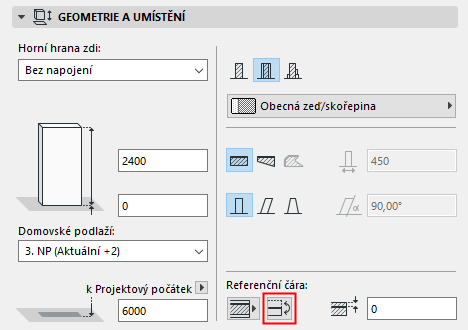

Tento příkaz najdete v Infopaletce nebo na panelu geometrie a umístění v okně nastavení zdi.
Poznámka: Pokud chcete přesunout referenční čáru a zeď zachovat na místě, použijte příkaz upravit referenční čáru zdi.
Viz Upravit referenční čáru zdi.

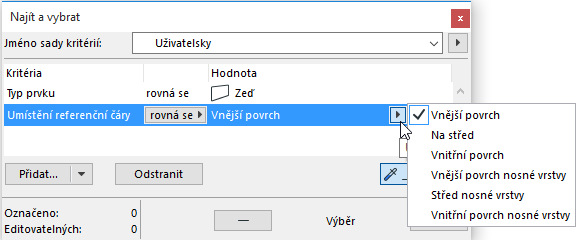

Referenční čára v interaktivních tabulkách nebo funkci Najít a vybrat
Podle umístění referenční čáry můžete zdi ve vašem projektu vyhledávat pomocí funkce Najít a vybrat, případně je vypisovat v interaktivních tabulkách:
