Příklad 1: Jednoduché mapování
Vytvořte novou vlastnost, která automaticky mapuje stávající hodnoty parametrů prvků. Zde nejsou potřeba žádné funkce; musíte jen dohledat stávající parametry, které chcete použít u prvků modelu.
1.Ve Správci vlastností vytvořte Novou vlastnost se jménem Konstrukce.
2.Jako Datový typ nastavte Řetězec.
3.Vyberte volbu Výraz. Otevře se okno Editor výrazů.

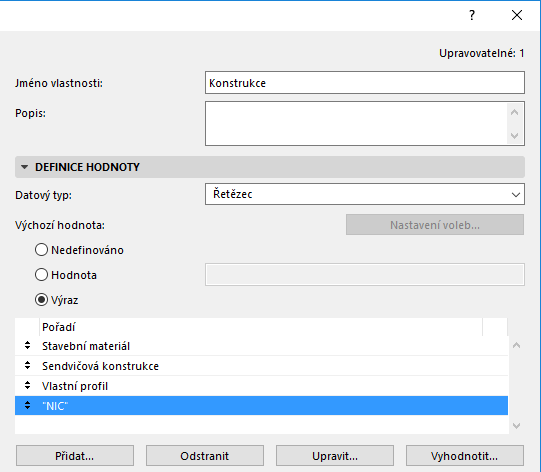

Pomocí nabídky Parametry a vlastnosti můžete přidat sadu výrazů, kde každý vrací nějaký parametr konstrukce (stavební materiál, výplň, sendvičovou konstrukci, profil). Každý výraz v sadě musí mít stejný datový typ (v tomto případě řetězec).
–Klikněte na Parametry a vlastnosti a vyhledejte parametr “Stavební materiál”
–Do Editoru výrazů parametr přidejte dvojklikem nebo tlačítkem Přidat.
–Tlačítkem OK Editor výrazů ukončíte.
–Tlačítkem Přidat přidejte další výraz (Typ výplně), stejně postupujte u všech zbylých parametrů sady.
–Nakonec přidejte výraz s řetězcem “NIC”
ARCHICAD takové sekvence vyhodnocuje tak, že u každého prvku vrátí první platnou hodnotu. Jakmile je vrácena hodnota, všechny následující výrazy jsou ignorovány.
Pokud pro prvek nelze použít žádnou z definic, bude mít hodnotu “NIC”.
4.Nezapomeňte vlastnosti nastavit Dostupnost pro klasifikace.
5.Uložte novou vlastnost tlačítkem OK (zároveň zavřete Správce vlastností).

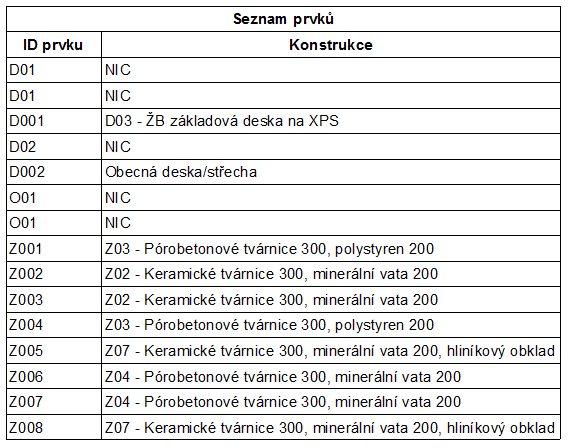

6.Výsledky můžete zobrazit v interaktivní tabulce:
