Příklad 2: Úprava parametru prvku pomocí operátorů

Nastavte novou vlastnost zóny, která vrátí hodnotu o 30 cm menší, než je původní výška zóny.

1.Ve Správci vlastností vytvořte Novou vlastnost se jménem Výška podhledu.

2.Jako Datový typ nastavte Délku.

3.Vyberte volbu Výraz. Otevře se okno Editor výrazů.

4.Jako první výraz vyberte z nabídky Parametry a vlastnosti Výšku.

5.Z nabídky Funkce vyberte operátor Odečíst (nebo jen napište znamínko minus), pak napište 30.

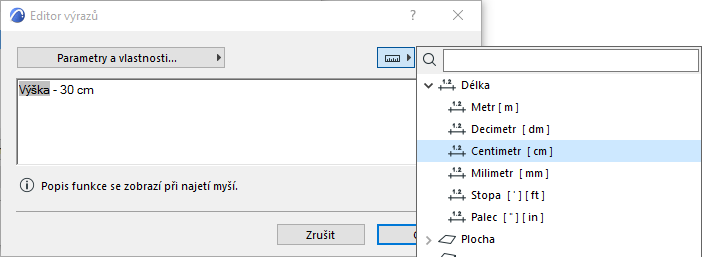

6.Z nabídky Jednotky vyberte cm (nebo zadejte ručně).

Funkci můžete použít s libovolnou jednotkou z tohoto seznamu. (Nicméně vypočtená hodnota vlastnosti bude v ARCHICADu zobrazena dle nastavených výpočtových jednotek).

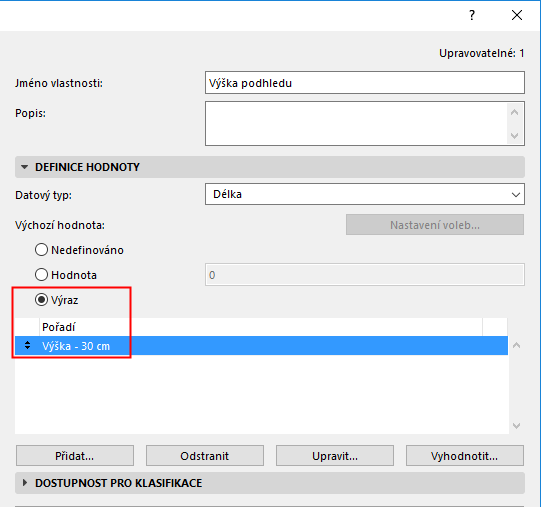

7.Výsledný výraz:

8.Nastavte dostupnost vlastnosti pro všechny klasifikace typu Zóna - prostor.

9.Uložte novou vlastnost tlačítkem OK (zároveň zavřete Správce vlastností).

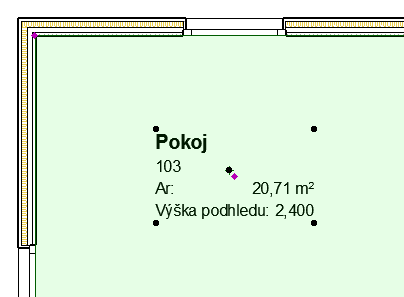

10.Hodnotu vlastnosti “Výška podhledu” můžete zobrazit v razítku zóny.
