Rozdělení tabulky na další výkresy

Poznámka: Tato funkce je dostupná také u indexů projektu vložených do výkresu.

Pokud se tabulka, umístěná na výkres pomocí kresby, nevejde na jeden výkres, použijte tuto funkci, která rychle a jednoduše rozdělíte tabulku na více výkresů, aby bylo možné celou tabulku jednoduše publikovat.

Tato volba je možná pouze u kreseb vytvořených z tabulek prvků a indexů projektu.

1.Vyberte kresbu umístěnou na výkres: Použijte příkaz Změnit strukturu tabulky v plovoucí paletce pro grafickou změnu rámečku tabulky a upravte ji tak, aby se vešla na výkres.

Viz Změna struktury tabulky, aby se vešla do výkresu.

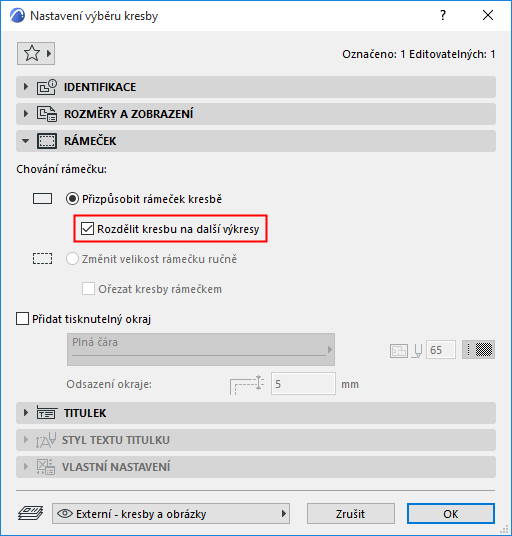

2.V okně nastavení kresby: otevřete záložku Rámeček a zaškrtněte volbu Rozdělit kresbu na další výkresy.

Poznámka: Tato možnost je dostupná pro všechny tabulky prvků umístěné na výkres. Kresby s jakýmkoliv jiným zdrojem, mají políčko zašedlé.

3.ARCHICAD nyní vytvoří potřebný počet výkresů pro zobrazení veškerého obsahu tabulky.

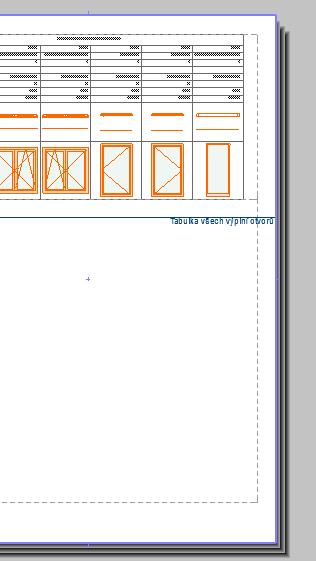

V tomto případě, byl do výkresu vložena seznam oken. Funkce rozdělení kresby vložila celý seznam oken do tři stran výkres. Výkres je v okně znásoben, aby bylo patrné že se skládá z více stránek:

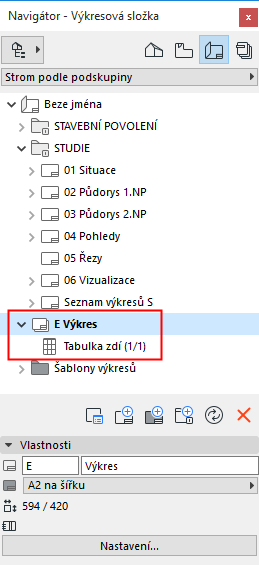

Ve výkresové složce navigátoru je zobrazen pouze jeden výkres, ale má ikonu “více stránek” oproti ikoně jednoduchého výkresu, a za jménem kresby uvádí počet výkresů použitých pro tuto kresbu.

Pokud okno výkresu zobrazuje rozdělenou kresbu do více výkresů, obsahuje záhlaví okna rozsah počtu výkresů, na kterých je kresba zobrazena.

Ve výkresové složce, se můžete mezi stránkami výkresu obvyklým způsobem pomocí šipek na spodní liště okna výkresu.
