Vytvoření skupiny interiérových pohledů

Interiérové pohledy jsou zpravidla seskupeny (např. pohledy vytvořené metodou polygonu po obvodu místnosti).

Interiérový pohled vytvořený pomocí lomené čáry nebo obdélníku bude obsahovat samostatný pohled pro každý segment čáry; každý pohled se vytvoří kolmo k segmentu.

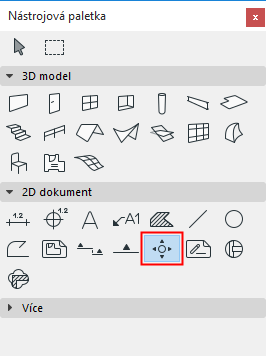

1.Vyberte nástroj Interiérový pohled.

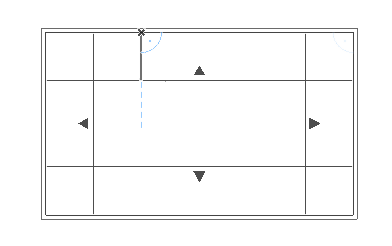

2.Při použití polygonální nebo obdélníkové metody vytvoření pohledu obkreslete obvod místnosti nebo klikněte na zónu se stisknutým mezerníkem.

Výsledná čára/lomená čára/obdélník určuje hranici místnosti skupiny interiérového pohledu.

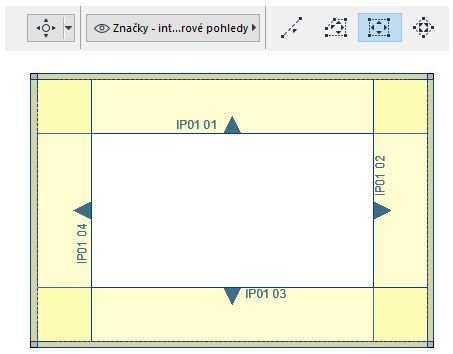

3.Posunem kurzoru vytvořte požadovaný odstup. Značky ve tvaru šipky indikují směr jednotlivých interiérových pohledů.

4.Kliknutím umístěte značky interiérových pohledů.

Interiérové pohledy používají dané značky IP, což jsou objekty GDL s upravitelnými parametry.

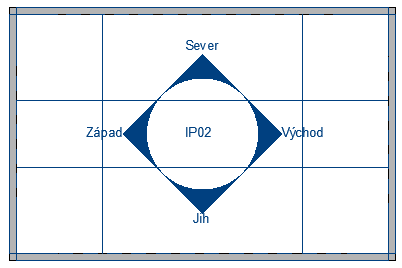

Značky IP se vloží na poloviny všech segmentů čar IP nebo doprostřed místnosti.

Styl a polohu značky můžete určit pomocí panelu Značka v dialogovém okně Nastavení interiérového pohledu. U dalších nebo všech bodů pohledu můžete pomocí volby Bez značky vypnout zobrazení značky.

Viz Panel Značka interiérového pohledu.

5.Vytvoří se nová skupina bodů pohledu, která se zobrazí v mapě projektu.

Každý nový bod pohledu IP je přiřazen do skupiny IP, i když je ve skupině jen jeden bod pohledu.

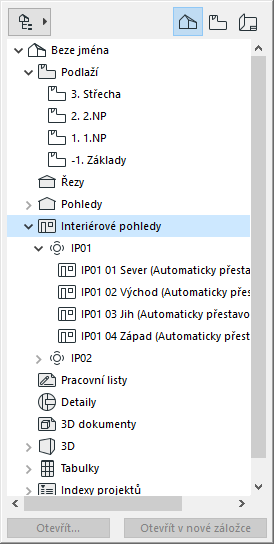

Každá skupina IP je automaticky zobrazena v odpovídajícím adresáři v mapě projektu.

Jednotlivé body pohledů IP nelze přesouvat z jedné skupiny do jiné.

Interiérové pohledy se chovají jako skupiny v případě číslování, zobrazení, práce s vrstvami, průhledového zobrazení a vkládání na výkres.

Většinou pro schéma výkresu použijete volby „Nastavení auto uspořádání“ v dialogovém okně Nastavení výkresového schema k doladění vzhledu pohledů IP ve výkresu.

Pro označení skupiny interiérových pohledů klikněte na jakoukoli čáru hranice místnosti.

K nastavením jednotlivých prvků se však přistupuje individuálně.
