Vodorovný rozsah interiérového pohledu

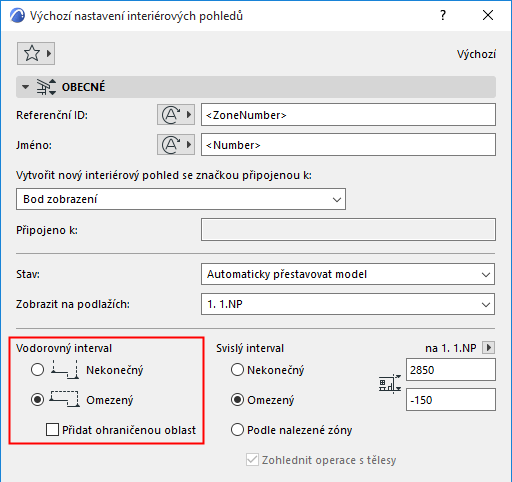

Vodorovný rozsah IP může být buď nekonečný nebo omezený.

Výchozí volba je omezený. V tomto případě bude interiérový pohled natažen vodorovně až po obrys místnosti.

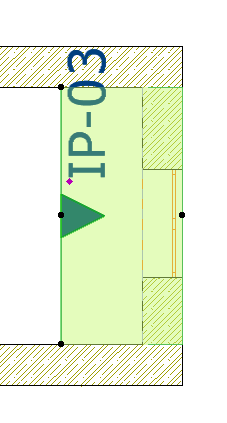

Pokud hranici místnosti tvoří zeď, bude zobrazení interiérového pohledu rozšířeno o tloušťku zdi; to je možné vidět na zvýraznění značky obvodu, které přesahuje hranu zdi.

Pokud chcete vodorovný rozsah pohledu měnit, vyberte čáru obrysu místnosti a pomocí příkazů z plovoucí paletky ji natáhněte nebo zkraťte. (Natažení/smrštění tohoto segmentu ovlivní odpovídajícím způsobem sousední segmenty čáry jako při úpravě každé lomené čáry.)

Nekonečný vodorovný rozsah znamená, že interiérový pohled bude vodorovně rozšířen tak, aby obsáhl všechny viditelné části modelu.

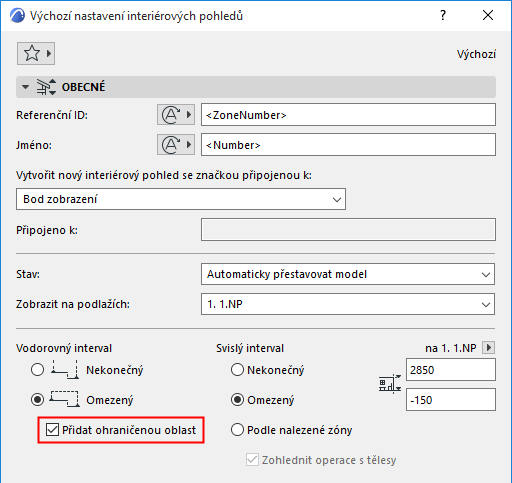

Přidat ohraničenou oblast (výchozí nastavení interiérového pohledu)

V případě, že budete chtít vytvořit interiérový pohled na tvarově složitější stěnu (viz níže), aktivujte možnost Změna základního tvaru. Tato volba je dostupná

•ve výchozím nastavení interiérového pohledu (musíte jí aktivovat před vložením interiérového pohledu; nelze ji nastavit pro již vložené interiérové pohledy)

•pokud je aktivní omezený vodorovný rozsah

V takovém případě zobrazí interiérový pohled i prvky, které jsou součástí místnosti (výklenku), přestože leží za hraniční čárou IP:

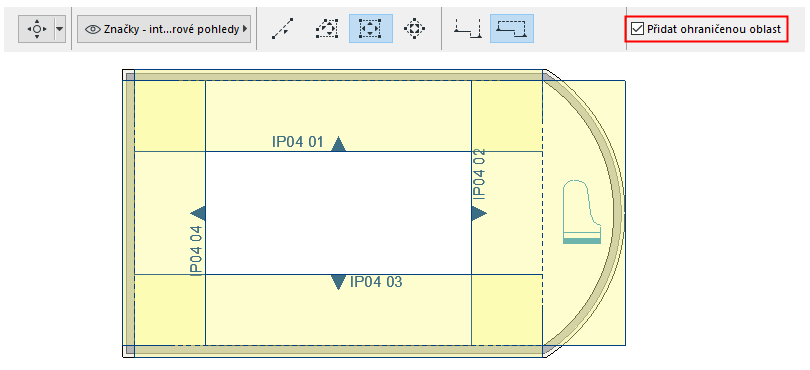

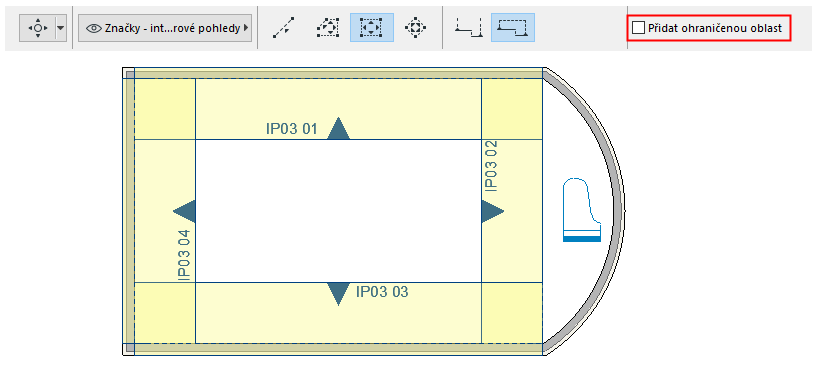

Na následujících dvou obrázcích je vidět výsledek použité volby:
