Pokud chcete kreslit přirozenou nebo Beziérovu křivku, zvolte v nástrojové paletce nástroj Křivka a v Infopaletce první (přirozená křivka) nebo druhou (Beziérova křivka) geometrickou metodu.
Přirozené křivky můžete definovat pomocí uzlů, které vložíte do půdorysu a program je automaticky spojí a vygeneruje hladkou křivku. Úhel tečen a tvar křivky vygenerované pomocí nich je ovlivněn každým dalším definovaných uzlem. Tuto operaci můžete dokončit poklepáním na poslední uzel nebo klepnutím na tlačítko OK v řídicí paletce. Klepnutím na tlačítko OK vždy vytvoříte uzavřenou křivku.
Bézierovy křivky jsou poněkud složitější, ale umožňují přesnější reprodukci vlastních specifických tvarů. Bézierovy křivky jsou definovány uzly, podobně jako přirozené křivky, akorát mají upravovatelné úchyty tečen těchto uzlů a tečny s jedním úchytem na každém konci (pokud je to otevřená křivka). Tvar Bézierovy křivky je ovlivněn směrem tečen a délkou každého tečného úchytu.
Při definování Bézierovy křivky jedním klepnutím umístěte uzel a držte myš stlačenou. Jak s ní budete pohybovat v libovolném směru od uzlu, definujete ve skutečnosti počáteční tečnu a délku úchytu, která definuje zakřivení. Pokud uvolníte tlačítko myši, ARCHICAD bude předpokládat, že chcete skočit na jiné místo a definovat další uzel. Držte tlačítko a definujte druhou tečnu a uzel stejným způsobem. Tuto operaci můžete dokončit poklepáním na poslední uzel nebo klepnutím na tlačítko OK v řídicí paletce. Klepnutím na tlačítko OK vždy vytvoříte uzavřenou křivku.

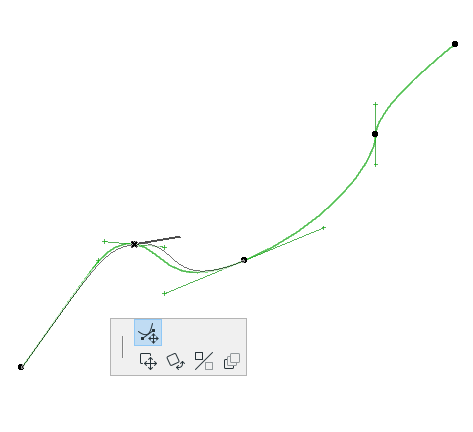

Bézierovy křivky lze editovat úpravou délky jednotlivých úchytů: použijte v malé paletce příkaz Přesunout úchyt tečny.
Všimněte si, že s oběma úchyty uzlu je asociován jen jeden úhel, ale délka každého úchytu může být jiná. Čím delší je úchyt, tím hladší křivka v daném bodě bude.
Úchyty můžete odtáhnout i z ostrých uzlů a křivku v daném místě vyhladit.
Poznámka: Viditelnost upravovatelných úchytů je závislá na nastavení stavu Zobrazení > Možnosti zobrazení na obrazovce > Úchyty spline. Jestliže je tento přepínač nastaven na “Zobrazit”, všechny editační úchyty jsou v půdorysu viditelné. Pokud je přepínač nastaven na “Skrýt”, jsou viditelné pouze editační úchyty poslední vybrané křivky; pokud zrušíte výběr, nebudou vidět žádné editační úchyty.
