Kategorie výplní

V ARCHICADu jsou tři kategorie výplní: výkresové, povrchové a řezové.

Kategorie výplní jsou používány pro:

nastavení dostupnosti výplně v různých kontextech v ARCHICADu

nastavení a vytvoření 2D prvků nástrojem Výplň

definování pravidel grafických stylů závislých na kategorii výplně

výběr na základě kritérií (např. funkce Najít a vybrat nebo interaktivní tabulky)

nastavení exportu řezových výplní (export DXF)

Nastavení dostupnosti výplně podle kategorie (výkresové, pohledové, řezové)

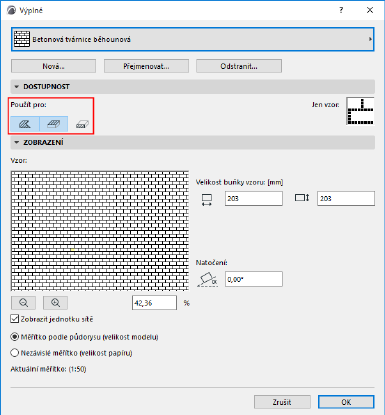

Ikonami v záložce Dostupnost nastavte jednu nebo více kategorií, do které bude výplň patřit.

Ne všechny výplně v projektu jsou dostupné ve všech oknech a nabídkách. Okna pro výběr výplně na různých místech v prostředí ARCHICADu nabízejí pouze kategorie výplní, které dávají v daném kontextu smysl.

1.Otevřete okno Volby > Atributy prvků > Výplně.

2.Vyberte výplň, kterou chcete upravit.

3.Aktivujte aspoň jednu kategorii výplně u volby Použít pro: výkresové, povrchové a/nebo řezové.


Výkresové výplně

Výkresové výplně jsou vytvořeny ručně pomocí nástroje výplň.

Výplně typu výkresové jsou dostupné v okně nastavení nástroje Výplň.

Povrchové výplně

Povrchové výplně jsou dostupné v

okně nastavení prvků, které mají povrchovou výplň

nastavení povrchových materiálů, v záložce Popředí povrchové výplně

grafických stylech pro přepsání povrchových výplní

Řezové výplně

Řezové výplně jsou dostupné v

nastavení stavebních materiálů

nastavení GDL prvků, které používají řezovou výplň

grafických stylech pro přepsání řezových výplní

Poznámka:

Řezové výplně lze během funkcí převodu na DXF/DWG vložit do vlastní vrstvy. Viz Vlastní vrstvy.

Obrázková výplň nemůže být použita jako řezová výplň.

Výplně převzaté ze stavebních a povrchových materiálů

Při vytváření 2D výplně jsou dostupné další dvě kategorie umožňující vytvořit výplň s vlastnostmi převzatými ze stavebního materiálu nebo povrchového materiálu (jeho povrchová výplň, barva nebo textura).

Viz Vytváření 2D výplně.
