Úhlová kóta zobrazuje hodnotu úhlu
•mezi dvěma čárami nebo přímými hranami
•nebo úhel obloukového prvku
Poznámka: Úhlové kóty nejsou dostupné v okně 3D dokumentu.
Konstrukční metody úhlové kóty
úhlová kóta nabízí dvě konstrukční metody (vyberte v Infopaletce nebo nastavení kóty):
•Konstrukční metoda Vnitřní úhel (ostrý) :

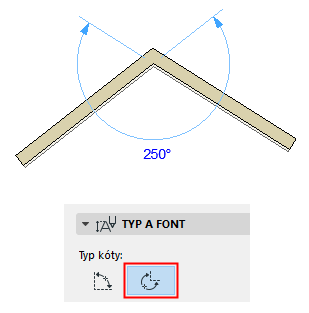

•Konstrukční metoda Vnější úhel(tupý):
Vložení úhlové kóty mezi dvě hrany

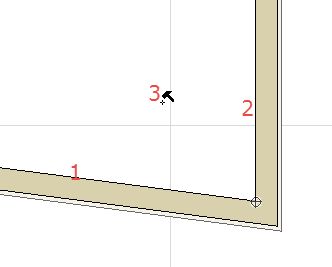

Vložení úhlové kóty mezi dvě hrany:
1.Klikněte na hranu nebo čáru.
2.Klikněte na druhou hranu nebo čáru.

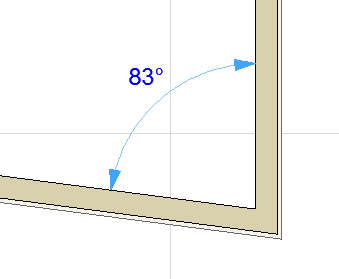

3.Třetím kliknutím vložíte úhlovou kótu.
Dva hlavní vektoru můžete definovat také kliknutím na libovolné 4 body v okně nebo na vodící čáru. Dalším kliknutím vložíte úhlovou kótu mezi tyto dva vektory: v takovém případě kóta nebude asociativní.

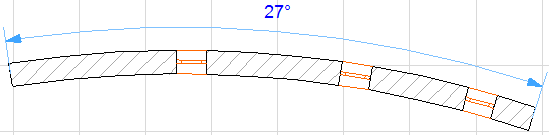

Vložení úhlové kóty na zakřivený prvek
1.V nástrojové paletce aktivujte nástroj Úhlová kóta.
2.Klikněte na obloukový prvek. Oba koncové body oblouku se automaticky označí.
3.Kurzorem ve tvaru kladiva můžete vložit kótu.
Nastavení úhlové kóty
Většina voleb v tomto okně je stejná, jako volby zde: Nastavení nástroje kóta

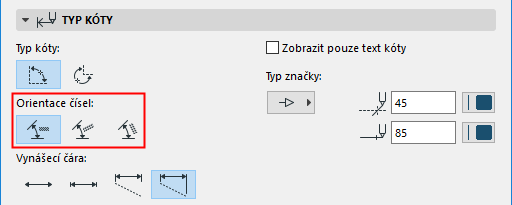

Orientace čísel
Vyberte umístění čísel kóty: vodorovně, kolmo nebo rovnoběžně.
