Vytváření zakřiveného prvku sítě

Po provedení nastavení, nebo výběru z oblíbených, vyberte nástroj síť. V Infopaletce vyberte jednu ze dvou geometrických metod zakřivených prvků sítě.

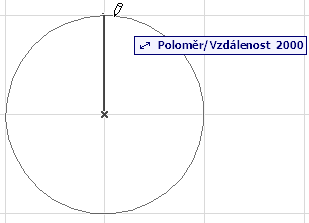

V první volbě je zakřivený prvek sítě definován středem a poloměrem oblouku nebo kružnice. První klepnutí definuje střed.

Pohyb kurzoru pak bude sledovat obrys zakřivené sítě, dokud klepnutím na druhý bod neurčíte poloměr. Pak již bude zobrazen jen obrys zakřiveného segmentu, dokud nekliknete potřetí, čímž zadáte délku obvodu zakřivené sítě. Jakmile jsou definovány všechny tři body, obrys je nahrazen plně zobrazeným prvkem sítě.

0004_curved_0.png      0004_curved_1.png

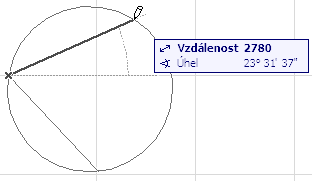

Ve druhé volbě zakřivenou síť definují tři body obvodu oblouku. Pravděpodobně nejprve umístíte první dva body, které budou spojovat ostatní prvky, průsečíky sítě nebo speciální uchopovací body. Poté bude kurzor sledovat kružnice, dokud nekliknete potřetí.

0005_curvedb_0.png      0005_curvedb_1.png

0005_curvedb_2.png      0005_curvedb_3.png

Čtvrté klepnutí je potřeba pro definování délky obloukového segmentu. Místo průhledné kružnice je nyní plně zobrazený prvek sítě.
