Přiřazení povrchové výplně

V ARCHICADu, povrchová výplň může být použita pro Trám, Sloup, Desku, Síť, Střechu, Skořepinu, Prostup, Morf a Zónu.

Pro všechny tyto prvky s výjimkou zón:

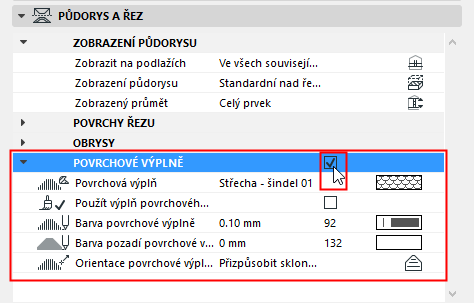

1.Přejděte do panelu Půdorys a řez v nastavení prvku (nebo klikněte na tlačítko Půdorys a řez v Info rámečku).

2.Aktivujte volbu "Povrchové výplně"


3.Kliknutím na nabídku parametru Povrchová výplň otevřete seznam dostupných výplní, ze kterých můžete vybrat konkrétní vzor.

Poznámka: Jsou zde dostupné pouze výplně definované jako povrchové Volby > Atributy prvku > Výplně.

Použití výplně povrchového materiálu: Zaškrtněte toto pole pro použití výplně povrchu stavebního materiálu.

4.Kromě samotného typu výplně můžete dále zvolit:

Barvu bera pro vzor a pozadí povrchové výplně.

Pomocí orientace povrchové výplně můžete upravit orientaci vzoru pro daný prvek.

Viz Nastavení směru vektorové nebo symbolové výplně.

Pro zóny:

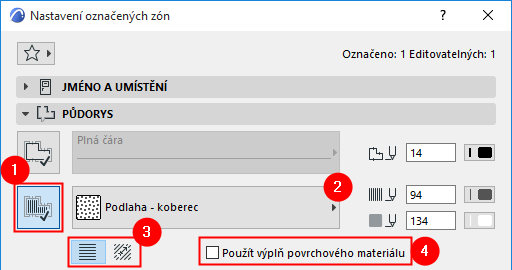

1.Otevřete nastavení zón a v záložce Půdorys aktivujte kliknutím tlačítko “Přidat/odstranit povrchovou výplň”.


2.Kliknutím na jméno výplně otevřete seznam dostupných výplní a vyberte konkrétní vzor.

3.V případě potřeby můžete nastavit orientaci povrchové výplně tlačítkem "Připojit k počátku výplně".

4.Pokud má povrchový materiál povrchovou výplň, máte možnost zobrazit tuto výplň: Použít výplň povrchového materiálu.

Viz Nastavení směru vektorové nebo symbolové výplně.
