Referenční výkres autotextu

ARCHICAD umožňuje nastavit jednotlivé výkresy jako reference autotextu. To znamená, že autotext nemusí nutně odkazovat na pohled nebo výkres, do kterého vkládáte text.

Chcete-li nastavit výkres jako referenci autotextu:

1.Vyberte výkres v navigátoru, organizéru nebo ve výkresu.

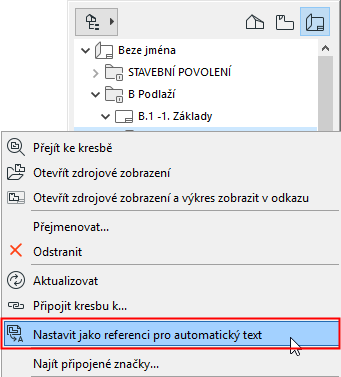

2.Klepnutím pravým tlačítkem zobrazte místní nabídku a vyberte příkaz Nastavit jako odkaz na automatický text. (Stejný příkaz je také dostupný ve Správci kreseb.)


Jakmile výkres definujete jako referenci autotextu, bude jej možné vybrat v seznamu Vložit autotext.


Viz Jak vložit autotext.

Položky autotextu používající referenci jako zdroj budou pak zobrazovat hodnoty podle referenční kresby.

Pokud později jako referenci autotextu definujete jiný výkres, nedojde ke změně staršího autotextu odkazujícího na původní výkres.
