Export/Import anotace z PDF anotace
Uložte nebo vypublikujte výkresy nebo zobrazení ARCHICADu jako PDF a pošlete je do aplikace pro poznámkování (např. Bluebeam).
Následně anotace z PDF souboru importujte zpět pomocí paletky Organizér anotací. Importované anotační záznamy se objeví na odpovídajících místech ve zdrojových zobrazeních ARCHICADu.
Proces můžete libovolně opakovat. Při každém opakovaném importu PDF anotací můžete rozhodnout, jestli mají být duplikované anotace vynechány, zahrnuty nebo mají upravit anotace z předchozího importu.
Poznámky:
–Tato metoda funguje, pouze pokud jsou anotovaná zobrazení původem z ARCHICADu.
–Na Macu nelze pro tyto účely použít anotace v aplikaci Náhled.
Vytvoření PDF dokumentu pro anotování
Použijte sady publikací ARCHICADu - vypublikujte PDF sadu nebo položky.
Viz Tvorba PDF výstupu pomocí publikace.
Výsledný PDF soubor pošlete na kontrolu konzultantovi s externí aplikací.
Import anotací do ARCHICADu
Pokud byly do PDF souboru přidány anotace, můžete je importovat do ARCHICADu pomocí následujících kroků:
1.Otevřete Organizér anotací.

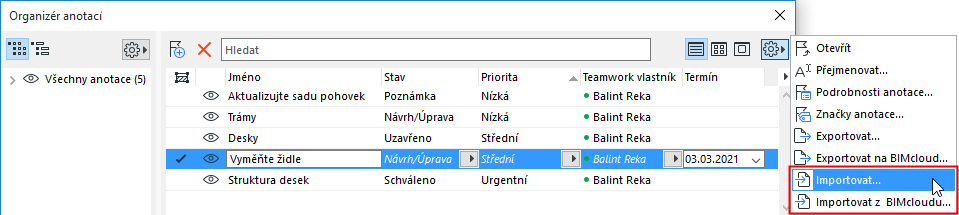

2.V nabídce dalších nastavení vyberte:
–Importovat
–Importovat z BIMcloudu

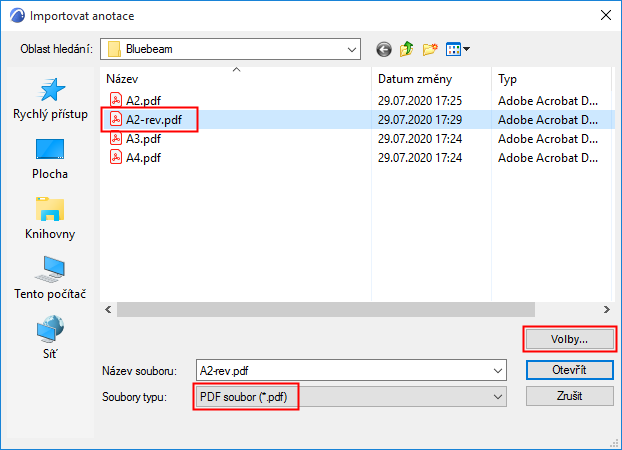

3.Vyhledejte soubor ve formátu PDF.
4.Klikněte na Volby.
Zobrazí se okno Volby importu anotací:

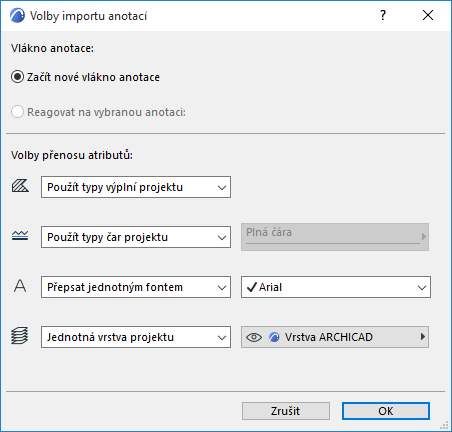

Volby importu anotací
Definujte, jak mají být importované anotace zobrazeny v Organizéru anotací.
•Začít nové vlákno anotace: Importované anotace vytvoří vlastní vlákno. (Na paletce Organizér anotací můžete anotace seřadit podle vláken.)
•Reagovat na vybranou anotaci: Tato volba je dostupná, pokud je anotace aktuálně otevřená ve Správci anotací. Pomocí této volby můžete importované anotace zařadit pod aktuálně označený záznam.
Tip: Pokud chcete vytvořit vlastní “kategorii” pro importované anotace, vytvořte nejprve novou anotaci v ARCHICADu a pojmenujte ji např. “Anotace importované z PDF”. Při importu PDF anotací pak použijte volbu “Reagovat na…”. Importované anotace budou zobrazeny pod touto anotací (použijte Seřadit podle: vlákna).
Volby přenosu atributů
Nastavte, jak mají být převedeny výplně, čáry, písma a vrstvy importované anotace.

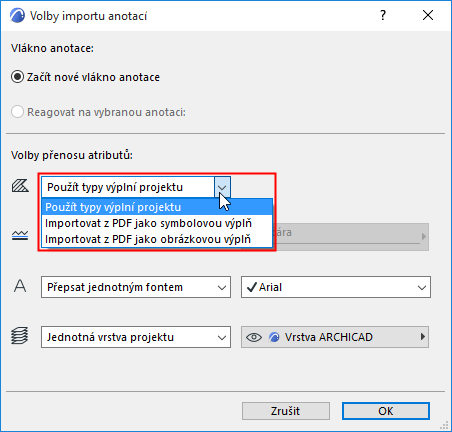

Výplně
•Použít typy výplní projektu: Z PDF anotace nebude importována žádná nová výplň. Výplně bez odpovídající výplně v projektu budou importovány jako plné výplně.
•Importovat z PDF jako symbolovou výplň: Pro importované prvky budou v projektu vytvořeny nové vektorové výplně. (Například: “60% PDF plná výplň”)
•Importovat z PDF jako obrázkovou výplň: Pro všechny primitiva kreseb, které nemají odpovídající protějšek v atributech projektu, bude vytvořena nová obrázková výplň.
Poznámka: Pokud dojde k vytvoření obrázkové výplně, bude zdrojový obrázek uložen do vložené knihovny projektu. Pokud pracujete v Teamwork projektu, musíte mít potřebná přístupová práva: Vytváření knihovních – prvků.
Čáry

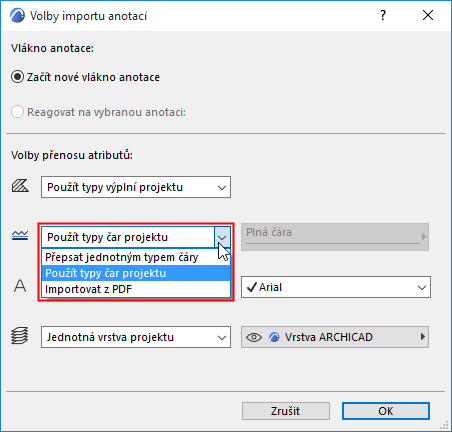

•Použít typy čar projektu: Nebude importována žádná nová čára. Anotace bude zobrazena pomocí podobných aktuálních čar ARCHICADu (např. plná, čárkovaná, tečkovaná). Pokud podobná čára ARCHICADu v projektu není, bude použita plná čára.
•Přepsat jednotným typem čáry: Vyberte čáru aktuálního projektu. Importované anotace budou zobrazeny pomocí této čáry.
•Importovat z PDF: Typy čar položek anotací budou importovány do projektu ARCHICADu.
Font

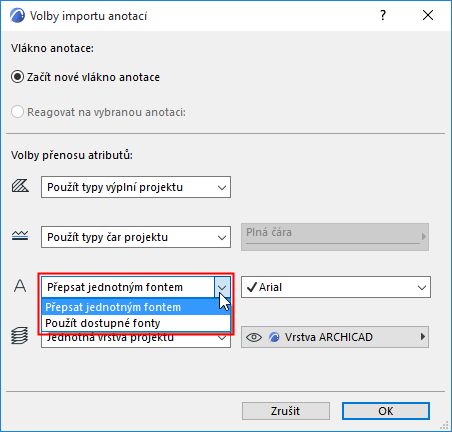

•Přepsat jednotným fontem: Vyberte z dostupných fontů projektu jeden, kterým budou zobrazeny texty importovaných položek anotací.
•Použít dostupné fonty: Importované texty anotací budou zobrazeny pomocí podobných fontů dostupných v projektu ARCHICADu.
Vrstva anotací

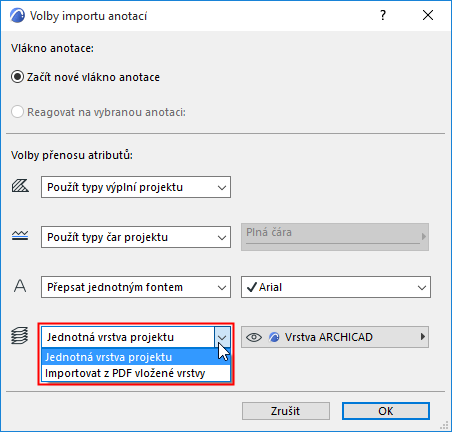

•Jednotná vrstva projektu: Vyberte vrstvu projektu. Importované anotace budou vloženy do této vrstvy.
•Importovat z PDF vložené vrstvy: Položky anotace budou vloženy do vrstvy odpovídající jejich původnímu přiřazení (pokud je) ve zdrojovém PDF souboru. Tyto vložené vrstvy budou přidány do projektu ARCHICADu.
Jakmile dokončíte nastavení voleb importu, vraťte se tlačítkem OK na předchozí stránku.
Importovat anotace
1.Z okna Importovat anotace vyberte soubor, který chcete importovat. Klikněte na tlačítko Otevřít.
2.Objeví se okno Vyberte anotace pro import:
3.Vyberte v PDF souboru dokumenty, ze kterých mají být importovány anotace.
4.Můžete použít filtr:
–Přeskočit duplikované anotace: Duplikované anotace, které již byly do ARCHICADu importovány, ale od té doby se v PDF souboru nezměnily. Touto možností můžete přeskočit tyto duplikované anotace.
–Přeskočit upravené anotace. Upravené anotace, které již byly do ARCHICADu importovány, ale byly v PDF zdroji upraveny. Touto možností můžete přeskočit tyto anotace.
–Přeskočit anotace bez identifikace: Některé aplikace neumí anotacím přiřadit unikátní ID. Takové anotace pak nelze zatřídit jako nové, duplikované nebo upravené. (Toto není problém při použití Bluebeam Revu.) Touto možností můžete přeskočit tyto anotace.

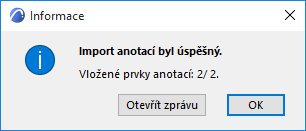

5.Klikněte na Importovat. Objeví se informační okno:

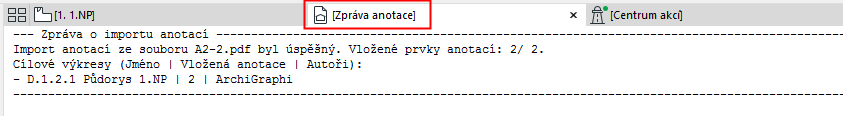

6.Volbou Otevřít zprávu zobrazíte souhrnný seznam anotací, které byly přidány do původních zobrazení ARCHICADu. Kliknutím na OK zprávu přeskočíte.
Nové anotace budou zobrazené také v Organizéru anotací.
7.S importovanými anotacemi můžete pracovat ve zdrojových zobrazeních nebo na výkresech.
