Nastavení modulu je dostupné:

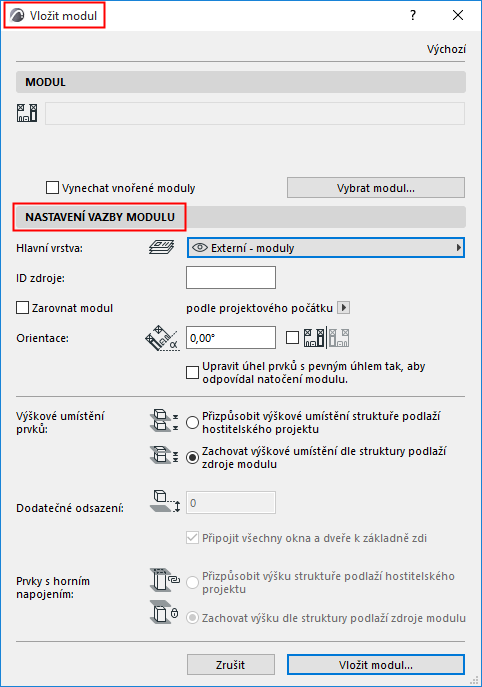

•V okně Vložit modul

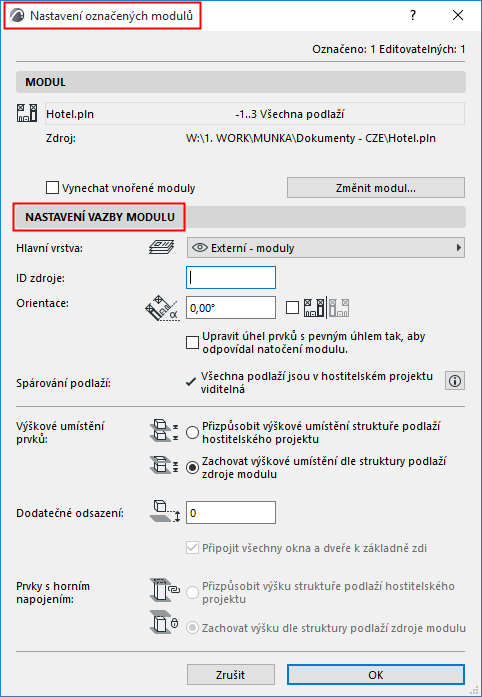

•Ve Správci připojených modulů dostupné pro označené moduly z následujících míst:
–Vyberte Nastavení označených modulů z kontextové nabídky modulu, nebo
–Použijte menu Soubor > Externí obsah > Nastavení označených modulů
Vynechání vnořených modulů (nastavení modulu)
Můžete mít několik úrovní modulů navzájem do sebe vnořených.
Poznámka: IFC nebo Rhino moduly nemůžou obsahovat vnořené moduly. Nicméně IFC- nebo Rhino-moduly můžou být vnořeny do PLN modulů.
Pokud do projektu nechcete vložit vnořené moduly, použijte volbu Vynechat vnořené moduly. Volba bude použita pouze na aktuální modul.
Pokud chcete vnořené moduly do modulu vrátit, otevřete nastavení modulu a zrušte tuto volbu.
Poznámka: Pokud chcete zahrnout nebo vynechat vnořené moduly všech vazeb tohoto modulu, použijte Správce připojených modulů.
Viz Vnořené moduly (Správce připojených modulů).
Změnit modul
Vyberte jiný modul, kterým chcete nahradit označený modul.
Přerušit vazbu modulu (vložit objekty)
Viz Přerušit vazbu modulu (vložit objekty).
Uložit jako soubor
Viz Uložení modulu do souboru....
Pomocí hlavní vrstvy modulu můžete zobrazit nebo zamknout modul jako celek. Tato hlavní vrstva je obyčejná vrstva hostitelského souboru a může obsahovat všechny jakékoli prvky.
•Různé instance stejného modulu mohou být vloženy v různých hlavních vrstvách.
•Prvky modulu si zachovají své vlastní vrstvy a vloží se do odpovídajících vrstev aktuálního projektu, pokud odpovídající vrstvy v projektu existují. Je-li to nutné, vytvoří se nové vrstvy.
Viz také Připojení IFC souboru.
•Viditelnost jednotlivých prvků závisí na jejich vlastní vrstvě.
•Sady vrstev zdrojového souboru nejsou s modulem importovány.
Poznámka: Lepších výsledků dosáhnete při použití stejné struktury vrstvy ve zdrojovém i hostitelském souboru.
Můžete nastavit vlastní ID zdroje tohoto modulu: toto označení bude přidáno k ID každého prvku modulu.

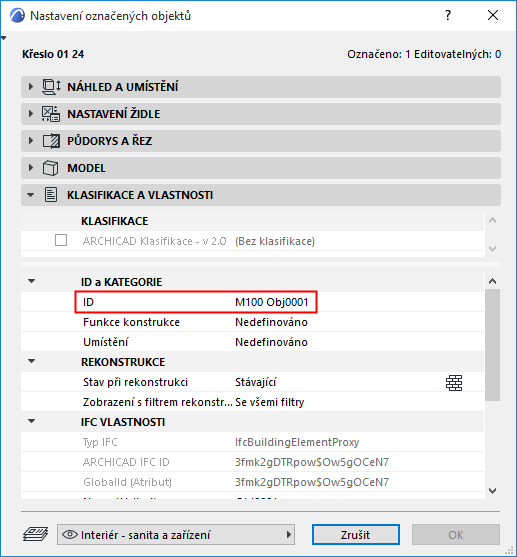

Například: Hotelový pokoj připojíte jako modul, kterému nastavíte ID zdroje podle čísla pokoje. Každý prvek modulu bude mít nyní ID prvku rozšířené o číslo pokoje (např. P213).
Rozšíření ID prvku zóny o ID zdroje
Jiný příklad: ID prvku zóny chcete rozšířit o ID zdroje modulu, do kterého spadá.
–Například zóna s ID Koupelna ze zdrojového souboru je vložena do hostitelského projektu v modulu s ID zdroje P213. Její ID bude P213 Koupelna.

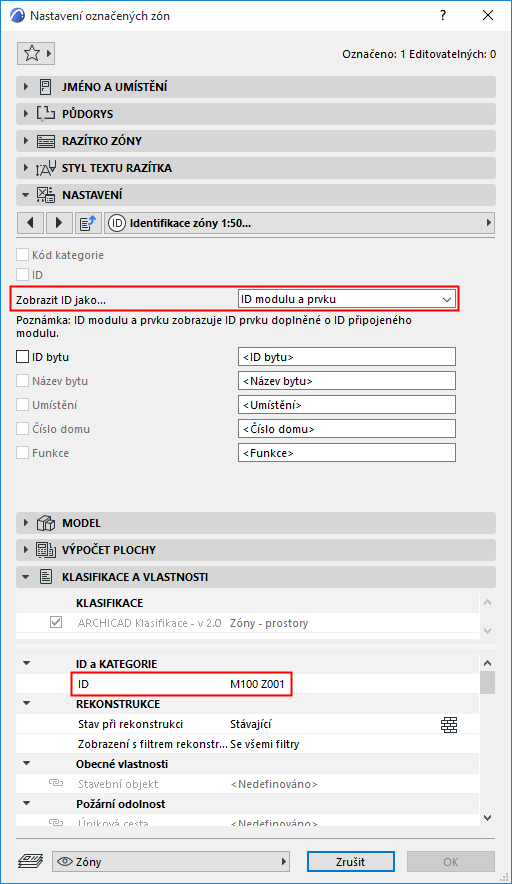

Poznámka: Celé ID zóny bude zobrazeno, pouze pokud v nastavení zóny zvolíte možnost “ID modulu a prvku”.
Orientace
•Pokud chcete vložit modul otočený vzhledem k původnímu umístění, zadejte hodnotu do pole Orientace.
•Zaškrtněte políčko vedle pole Orientace, aby se modul vložil zrcadlově obrácený.
Upravit úhel prvků s pevným úhlem tak, aby odpovídal natočení modulu:
Tuto volbu aktivujte, pokud chcete tyto prvky s pevným úhlem (např. popisky nebo razítky zón) přizpůsobit nové orientaci modulu.
Spárování podlaží
Pokud vložíte vícepodlažní modul do projektu, který má méně podlaží než modul, podlaží modulu, která se do projektu “nevejdou”, nebudou zobrazena.

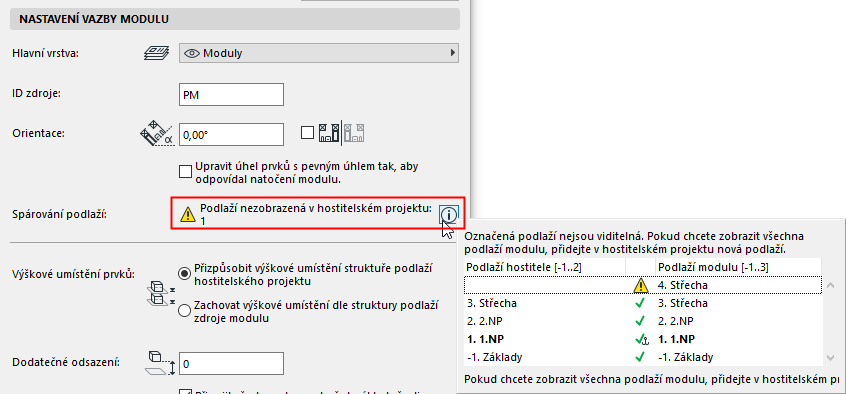

V nastavení modulu bude zobrazena informace o této situaci:
Problém vyřešíte, pokud do hostitelského projektu přidáte další podlaží.

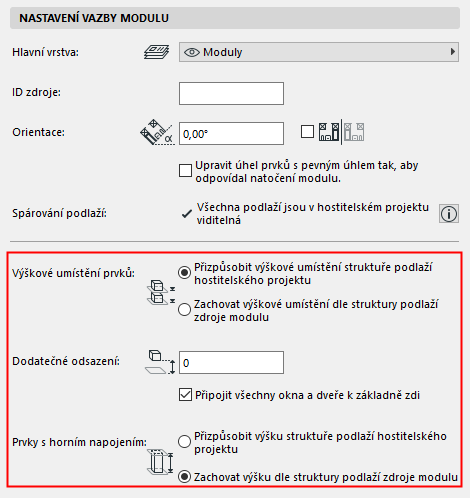

Tato nastavení jsou určena pro moduly, jejichž struktura podlaží se liší od struktury podlaží hostitelského projektu.
•Přizpůsobit výškové umístění struktuře podlaží hostitelského projektu: Výškové umístění prvků se přizpůsobí změnám výšek podlaží v hostitelském projektu. Prvky v modulu se tedy můžou posunout ve svislém směru.
Poznámka: Pokud aktivujete tuto volbu, zkontrolujte také další nastavení, které ovlivňuje horní napojení prvků a výškové umístění dveří a oken (viz dále).
•Zachovat výškové umístění dle struktury podlaží zdroje modulu Všechny prvky modulu budou umístěny v původní výškové úrovni vztažené k počátku modulu.
Poznámka: Při připojování IFC souborů se ujistěte, že je zvolena možnost Zachovat výškové umístění! Protože pokud by byly prvky modelu vloženy do jiné struktury podlaží, může se importovaný model “rozpadnout”.
Můžete nastavit doplňkové odsazení (viz níže).
Dodatečné odsazení
Zadejte hodnotu dodatečného výškového odsazení. Výškové umístění prvků v modulu bude upraveno.
Připojit všechny okna a dveře k základně zdi
Pokud tuto volbu aktivujete: Dveře a okna s napojeným prahem/parapetem nebo nadpražím ke konkrétnímu podlaží budou v hostitelském projektu napojeny k základně zdi.
Jinak budou parapety/prahy a nadpraží dveří a oken napojeny k úrovním podlažím hostitelského souboru.
Prvky s horním napojením
•Přizpůsobit výšku struktuře podlaží hostitelského projektu Prvky s horním napojením se natáhnou nebo zkrátí, aby se přizpůsobily struktuře podlaží cílového souboru. Volba je dostupná, pokud je nastavená volba “Přizpůsobit výškové umístění”.
•Zachovat výšku dle struktury podlaží zdroje modulu Prvky s horním napojením nebudou upraveny (jejich výška bude zachována).
