Pomocí této funkce můžete model ARCHICADu rozdělit na více PLN souborů, které pak můžou být vložené jako připojené moduly.
Například můžete uložit fasádu budovy a její zbytek jako samostatné souboru, nebo budovu rozdělit na dvě křídla.
Každý PLN soubor si zachová veškerý 2D obsah z Navigátora - včetně výkresů, pracovních listů nebo detailů. Obě části původního modelu jsou tedy “rozdělené”.
(Na rozdíl od uložení výběru do formátu MOD, ve kterém jsou uložena pouze půdorysná data.)
Uložit výběr jako modul
1.Otevřete původní model a vyberte část, kterou chcete uložit jako samostatný PLN soubor.
2.Použijte příkaz Soubor > Externí obsah > Uložit výběr jako modul:
3.Zadejte jméno souboru.
4.Vyberte formát sólového projektu ARCHICADu (.pln).
5.Klikněte na tlačítko Uložit.
6.ARCHICAD automaticky rozdělí projekt. Původní PLN soubor a soubor PLN výběru budou každý otevřený v samostatném ARCHICADu. Budou zobrazeny informace o tom, co se děje.
Dva projekty můžete vzájemně propojit v jednom kroku, jak je popsáno níže:
Rozdělení modelu a jejich připojení formou modulů
V tomto příkladu je fasáda výškové budovy uložená jako PLN soubor a do původního projektu připojena jako modul.
1.Otevřete soubor modelu (výšková budova).
2.Označte prvky fasády (lehký obvodový plášť) v půdorysu nebo ve 3D okně.
Poznámka: Pokud chcete v půdoryse označit prvky z více podlaží, použijte nástroj Ohraničení (všechna podlaží) - viz Jedno podlaží nebo všechna podlaží.
3.Otevřete následující okno příkazem Soubor > Externí obsah > Uložit výběr jako modul:
4.Zadejte jméno souboru.
5.Vyberte formát sólového projektu ARCHICADu (.pln).
6.Aktivujte obě volby:
– Nahradit výběr modulem
–Vytvořit připojený modulu v cílovém souboru
7.Klikněte na tlačítko Uložit.
8.ARCHICAD rozdělí projekt a otevře uložený výběr (fasádu) v další instanci ARCHICADu.

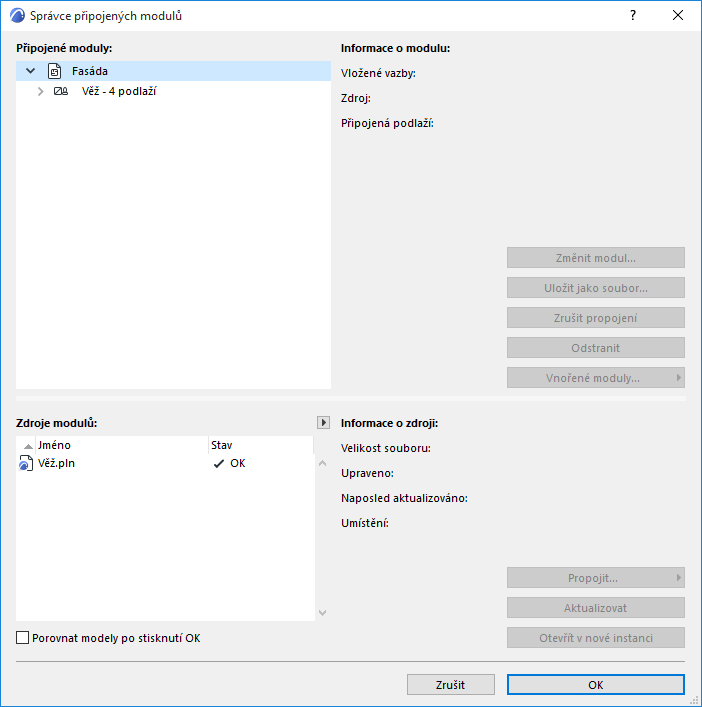

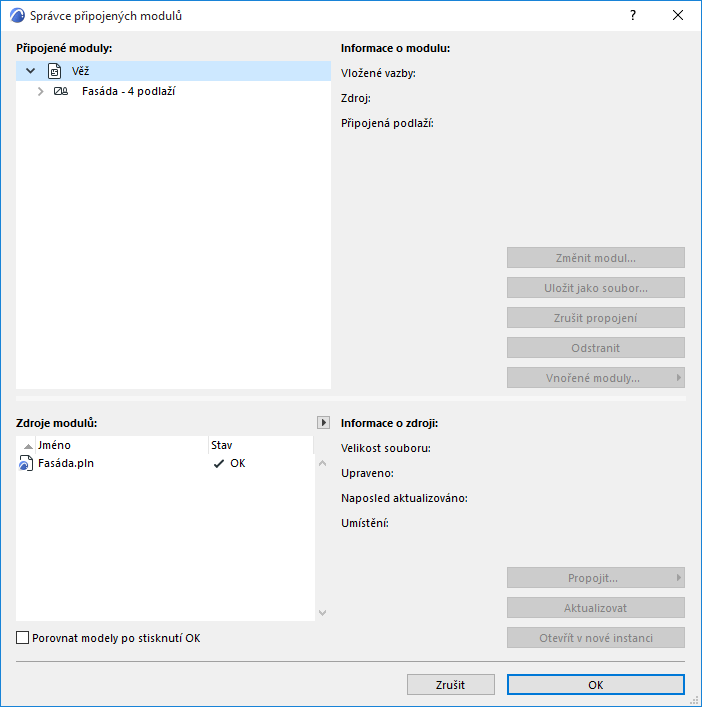

9.Budete mít dva spuštěné projekty ARCHICADu: výšková budova (s připojenou fasádou) a fasáda (s připojeným modelem budovy).
V původním modelu ARCHICADu můžete uložit libovolný počet PLN výběrů a automaticky je k němu připojit.
Nicméně pokud chcete vzájemně propojit i ostatní “vedlejší” PLN soubory, musíte to udělat sami.
