Nastavení v paletce Trasa TZB

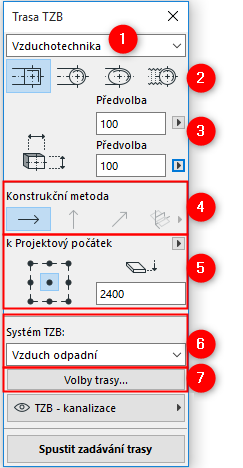

Potřebné volby nastavte v paletce Trasa TZB (Okno > Paletky > Trasa TZB).

Poznámka: Volby můžete v případě potřeby upravit během zadávání.


1.Vyberte VZT, trubky nebo kabely.

2.Vyberte geometrii průřezu: Obdélníková, kruhová, oválná nebo (pouze pro VZT) flexibilní.

3.Zadejte průměr nebo šířku/výšku průřezu.

Vyberte přednastavené rozměry z nabídky nebo vyberte vlastní hodnotu a zadejte libovolnou hodnotu.

Obsah seznamu předdefinovaných rozměrů (s popisy) můžete upravit ve volbách TZB. (Volby > Předvolby projektu > Volby TZB )

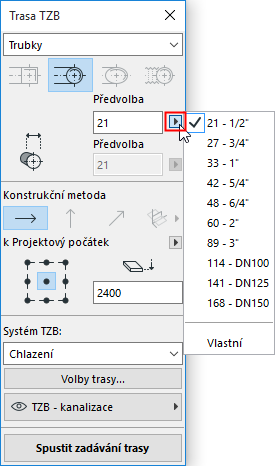

Výběr přednastavených průměrů trubek

4.Konstrukční metoda: Nové trasy jsou ve výchozím nastavení nastaveny na “Konstantní výška”. (Viz Různá výšková úroveň trasy.) Po spuštění zadávání trasy můžete měnit výšku umístění.

5.Umístění/výška referenční čáry: Vyberte jeden z devíti bodů, který bude označovat umístění referenční čáry. Referenční čára se používá pouze během zadávání pro umístění prvků.

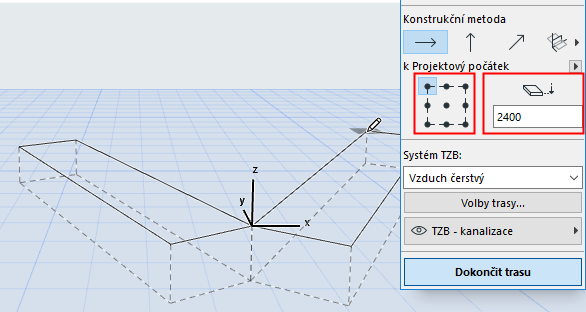

Na tomto obrázku je referenční čára během kreslení v levém horním rohu VZT.


6.Vyberte pro kreslenou trasu atribut TZB systém.

7.Upravte další možnosti trasy. (Viz Volby trasy.)

8.Vyberte vrstvu, do které budou vytvořené prvky umístěny.
