Import/export IFC modelu pro analýzu konstrukce - Experimentální funkce

Můžete otevírat, porovnávat a ukládat soubory ve formátu IFC model pro analýzu konstrukce (*.ifc). Jedná se o IFC soubor, který používá definici zobrazení modelu “Zobrazení pro analýzu konstrukce”.

Poznámka: Tato funkce je v této verzi pouze “experimentální”. Více informací naleznete v tématu Experimentální funkce.

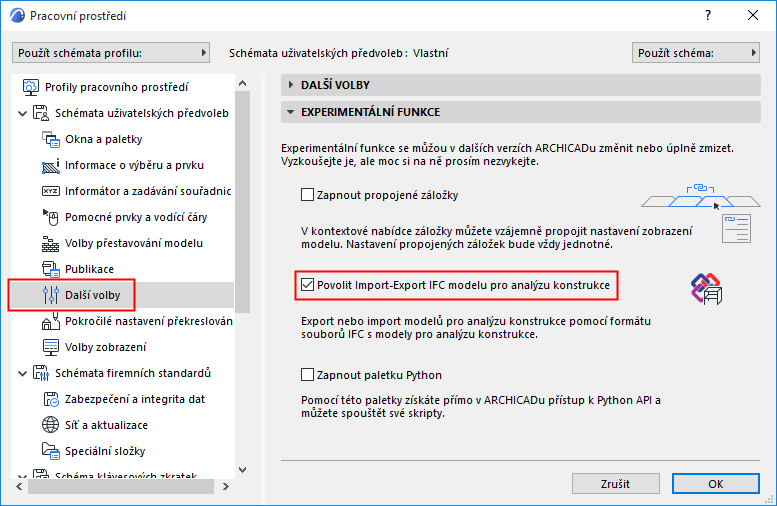

Zapnutí funkce

1.Otevřete menu Volby > Pracovní prostředí > Další volby.

2.Otevřete záložku Experimentální funkce.

3.Zapněte volbu Povolit import/export IFC modelu pro analýzu konstrukce.

Importovat

V půdorysu nebo ve 3D okně:

1.Použijte příkaz Soubor > Otevřít

2.Vyberte formát IFC model pro analýzu konstrukce (*.ifc). Je podporováno IFC 2x3 i IFC4.

3.Klikněte na Otevřít.

3D model > Porovnání modelu

Vyhledejte modely pro analýzu konstrukce ve formátu *.ifc.

Zpracování prvků při importu

Při importu souboru IFC modelu pro analýzu konstrukce jsou prvky převedeny automaticky. Nejsou žádná pravidla mapování.

1D a 2D členy jsou převedeny automaticky dle jejich geometrie: svislé členy jsou převedeny na sloupy, vodorovné členy na trámy.

Stavební materiály

Pokud již importovaný stavební materiál v šabloně ARCHICADu existuje (stejné jméno), bude tento stavební materiál použit.

Poznámka: Jsou porovnávána pouze jména materiálů. Stavební materiál se stejným jménem je vyhodnocen jako shoda.

Pokud stavební materiál v šabloně ARCHICADu neexistuje:

•stavební materiál (se jménem jako v IFC souboru) je importován do stavebních materiálů ARCHICADu.

•je použito nastavení stavebního materiálu odpovídajícího nástroje ARCHICADu (např. výchozí stavební materiál sloupu)

Profily

Pokud již profil importovaného 1D členu v šabloně ARCHICADu existuje (stejné jméno a geometrie), bude použit tento odpovídající profil.

Pokud importovaný profil v ARCHICADu není, bude profil importován jako profil ARCHICADu.

Nastavení dalších prvků při importu

Veškerá ostatní nastavení importovaných prvků budou převzata z výchozích nastavení odpovídajících nástrojů ARCHICADu (vrstva, klasifikace, uživatelské vlastnosti, atd.).

Nastavení modelu pro analýzu konstrukce

Aby byl importovaný model v ARCHICADu reprezentován co možná nejpřesněji, budou použita následující nastavení, která zabrání automatickým úpravám:

–Skupina průniků vrstev bude nastavena na nulu (protínající se prvky se nebudou napojovat)

–Pravidla adaptací (nastavení pravidel generování modelu pro analýzu konstrukce) jsou nastaveny na volbu “Žádná pravidla”

–Konce všech trámů jsou nastaveny jako svislé, konce všech sloupů jako vodorovné

Exportovat

V půdorysu nebo ve 3D okně:

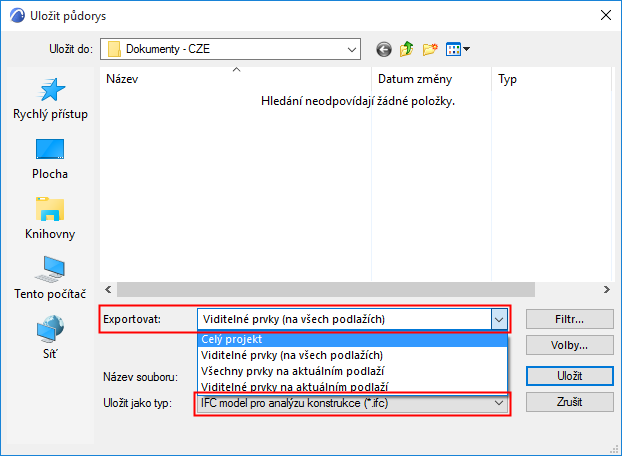

1.Vyberte Soubor > Uložit jako

2.Vyberte formát IFC model pro analýzu konstrukce (*.ifc). Soubor lze exportovat pouze jako IFC2x3. (IFC4 není podporováno)

3.Z nabídky Exportovat vyberte, jestli má být uložen celý projekt, nebo jen viditelné prvky.

Pokud ukládáte model z půdorysu, můžete zvolit, jestli má být uloženo jen aktuální podlaží nebo všechna.

4.Klikněte na Uložit.

Zpracování prvků při exportu

Všechny 1D a 2D členy jsou uloženy s aktuálním nastavením (geometrie, profily, materiály).
