Mapování profilů (export do SAF)
Pomocí Mapování profilů můžete mapovat vlastní profily 1D členů na konkrétní protějšky (“SAF průřezy”) cílového programu.

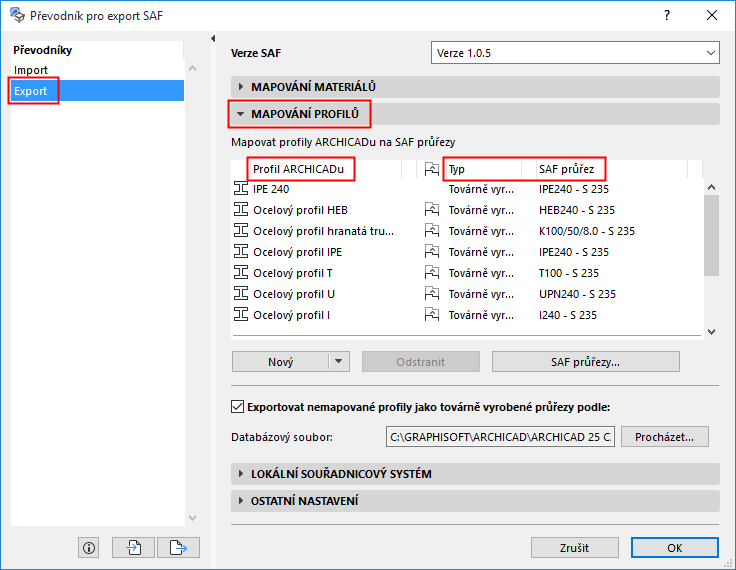

Zvolte Soubor > Spolupráce > SAF > SAF převodníky a vyberte převodník pro export.
SAF standard definuje čtyři typy průřezů:
•Továrně vyrobený profil: Továrně vyrobený průřez se standardním pojmenováním.
•Skládaný profil: Průřez složený z více standardních profilů (např. dva profily I). Příklad zadání složeného profilu: profil = IPE200 a parametr = 10 mm (vzdálenost mezi profily).
•Parametrický: Profil definovaný tvarem a rozměry (parametry).
•Obecný: Slouží pro definování libovolného obecného tvaru průřezu. Tvoří jej aspoň jeden uzavřený polygon, který může obsahovat otvory. Tyto nepoužívají standardizovaná jména.
Mapování profilů (podle jména)
Automatické mapování pomocí databázového souboru (export z ARCHICADu do SAF)
