Lokální souřadnicový systém (export do SAF)

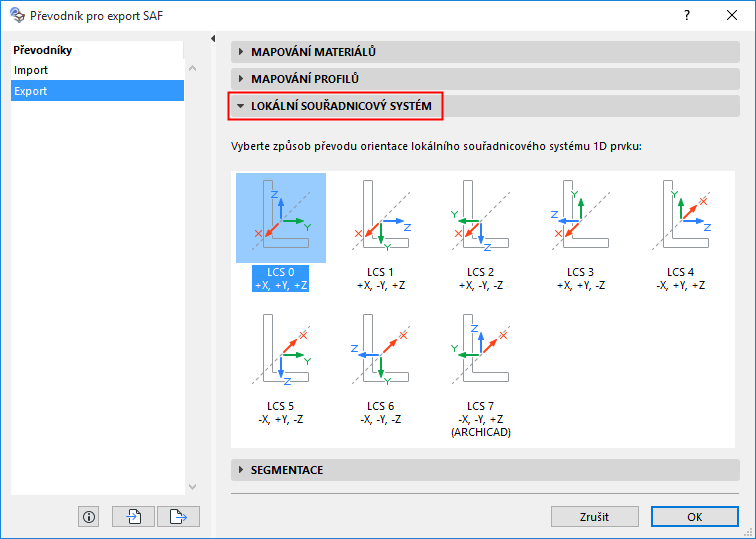

Jedná se o panel SAF převodníku pro export.

Průřez z katalogu je v cílovém softwaru vložen do pracovního prostoru na základě jeho výchozí XYZ orientace, která je definovaná lokálním souřadnicovým systémem hostitelského 1D čelnu.

Protože se lokální souřadnicový systém může lišit software od softwaru, musíte vybrat ten, který používá cílový software: na tomto panelu SAF převodníku pro export vyberte standard z dostupných typů LSS.

Při exportu SAF souboru ARCHICAD automaticky převede exportované prvky tak, aby byla orientace průřezů 1D členů převedena do cílového softwaru správně.

Jak mám vědět, jaký lokální souřadnicový systém mám vybrat?

Pokud jste importovali přednastavený SAF převodník optimalizovaný pro konkrétní software, souřadnicový systém je nastaven správně.

Viz Stažení SAF datových souborů optimalizovaných pro konstrukční aplikace.

Pokud chcete zjistit, jaký LSS používá cílový software, postupujte následovně (a podívejte se na obrázek níže):

1.Namapujte L profil ARCHICADu na jeho protějšek v cílovém programu. (Použijte nesymetrický profil - jako např. písmeno L - jehož orientace je zřejmá.)

2.V cílovém programu vložte L profil do výchozího umístění (bez dalšího otočení nebo zrcadlení), aby “koukal” stejným směrem, jako v ARCHICADu.

3.Podívejte se na umístění průřezu v lokláním souřadnicovém systému 1D členu. Evropské programy (např. SCIA Engineer) běžně používají LSS 0, zatímco softwary v USA LSS 4 (např. RISA-3D) nebo LSS 3.

4.V SAF převodníku pro export nastavte LCS standard, který odpovídá cílovému softwaru.

Poznámka: SAF převodník pro import nepotřebuje nastavit LSS. Při importu SAF souboru ARCHICAD automaticky převede pozice importovaných prvků dle modelových dat “LSS průřezu”.
