Ostatní nastavení (export do SAF)

Nastavení SAF převodníku najdete zde:

Soubor > Spolupráce > SAF > SAF převodníky.

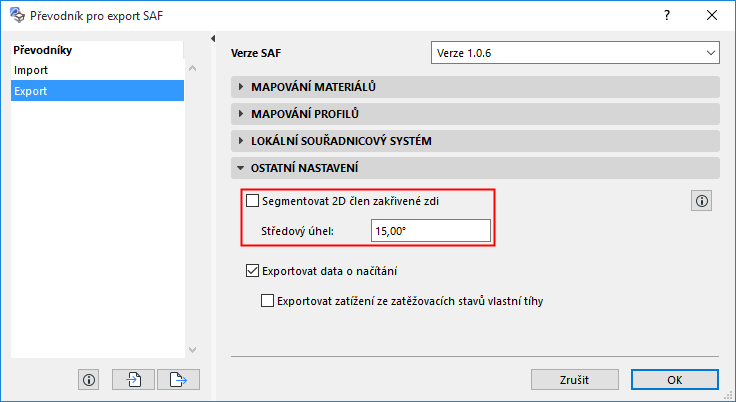

Segmentovat 2D člen zakřivené zdi (výchozí = vypnuto)

Toto nastavení ovlivňuje export 2D členů do SAF, které jsou generovány ze zakřivených zdí.

Ve výchozím nastavení je segmentace vypnutá. Pokud dokáže cílový software pracovat se zakřivenými 2D členy generovanými z obloukových zdí, nechte volbu vypnutou.

Kdy by měla být segmentace použita?

Tuto volbu zapněte, pouze pokud cílový software pro analýzu konstrukce nedokáže pracovat ze zakřivenými zdmi. Zakřivený 2D člen bude exportován jako segmentovaný.

Pole Středový úhel: Určuje maximální středový úhel výsledných segmentů.

–Středové úhly výsledných segmentů budou mít přibližně tuto hodnotu (nebudou ji přesahovat), ale budou ještě dále upraveny:

-Pokud zakřivená zeď obsahuje, vedle koncových bodů, ještě další uzly (např. uzly, kde se napojují další konstrukce), budou segmenty vytvořeny tak, aby jejich konce kopírovaly tyto stávající uzly.

-Podle těchto uzlů budou upraveny výsledné hodnoty středového úhlu (a délky segmentů) a můžou se lišit.

Důležité poznámky

–Pokud aktivujte volbu Segmentovat 2D člen zakřivéné zdi: budou v cílovém programu generovány další segmenty a uzly, které budou kopírovat uzly všech podpor konstrukce a analytických vazeb, které jsou napojené na zakřivenou zeď.

–Nově generované vnitřní hrany exportovaných segmentů zdí budou mít uložení nastavené jako pevné (bez ohledu na nastavené uložení hrany původní zdi).

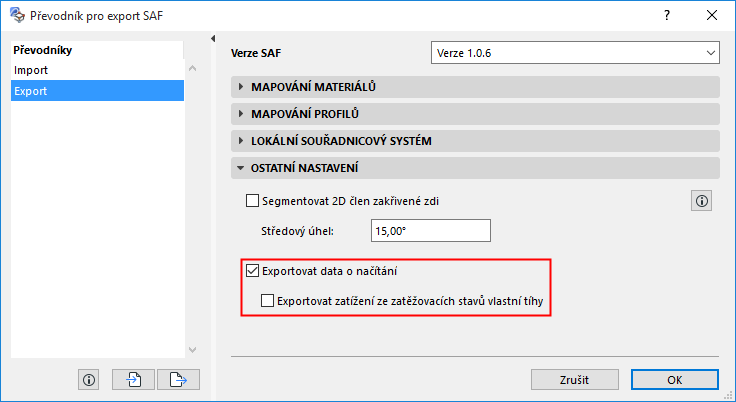

Exportovat data o zatížení

Ve výchozím nastavení je tato volba zapnutá.

Pokud chcete při exportu modelu pro analýzu konstrukce do SAF všechna data zatížení vynechat, tuto volbu vypněte.

Příkladem může být následující situace, kdy dochází k opakované výměně dat:

•analytický software pracuje se zatíženími způsobem, který ARCHICAD nerozpozná

•architekt se tedy rozhodne nezahrnovat do SAF souboru data o zatížení z modelu ARCHICADu

V takovém případě může při výměně dat dojít ke ztrátě dat zatížení. Pokud se chcete případné ztrátě dat vyhnout, vypněte tuto volbu. Data zatížení budou ignorována.

Ignorovat zatížení z vlatní tíhy

Ve výchozím nastavení je volba vypnutá.

Většina analytických programů nedokáže pracovat se zatíženími vlastní tíhou z externích programů.
