Operační profily (Energetické hodnocení)
Toto okno otevřete z nabídky na paletce náhledu na energetický model, z menu 3D model > Energetické hodnocení > Operační profily, nebo z menu Volby > Atributy prvků > Operační profily.
Operační profil patří mezi atributy ARCHICADu. Každý tepelný blok může mít vlastní operační profil.
Operační profily obsahují přednastavená schémata denního provozu po hodinách po dobu celého roku (celkem 8760 hodin):
•Požadovaný rozsah vnitřní teploty
•Tepelný zisk od lidí
•Spotřeba teplé vody
•Přidaná vlhkost
Dostupné operační profily
Z přednastavených možností vyberte operační profil, který nejlépe vystihuje provoz ve zvoleném tepelném bloku. Tyto hodnoty vycházejí ze specifikací operačních profilů v normě DIN 18599 Standardy - Energetická náročnost budov.
V ARCHICADu můžete přejmenovat nebo vytvořit vlastní operační profil, který bude dostupný v seznamu spolu s ostatními přednastavenými operačními profily. U stávajících profilů můžete podle potřeby upravovat hodnoty denního schématu.

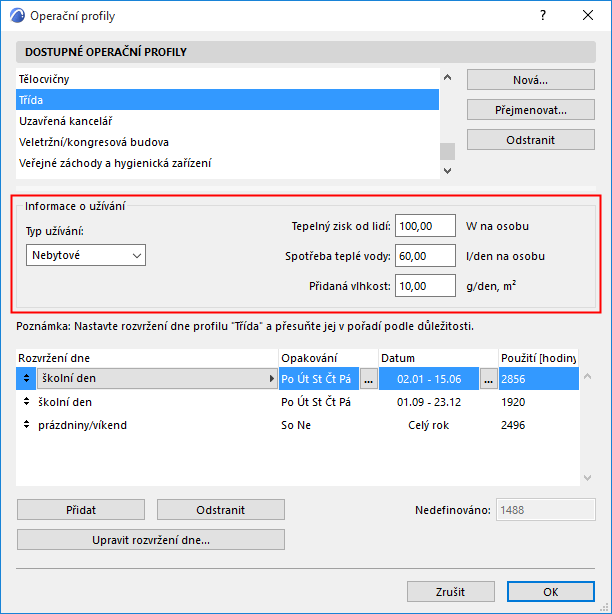

Informace o užívání
Níže můžete vidět informace o užívání zvoleného operačního profilu.
Podle potřeby můžete tyto hodnoty měnit, aby profil lépe vyhovoval funkci tepelného bloku.
•Typ užívání: buď bytové nebo nebytové prostory
•Tepelný zisk od lidí: teplo produkované lidským tělem uvnitř budovy (W/osoba).
•Spotřeba teplé vody: množství teplé vody potřebné na osobu (l/den na osobu)
•Přidaná vlhkost množství vodní páry, která se dostane do vnitřního prostředí při provozu budovy (l/den)

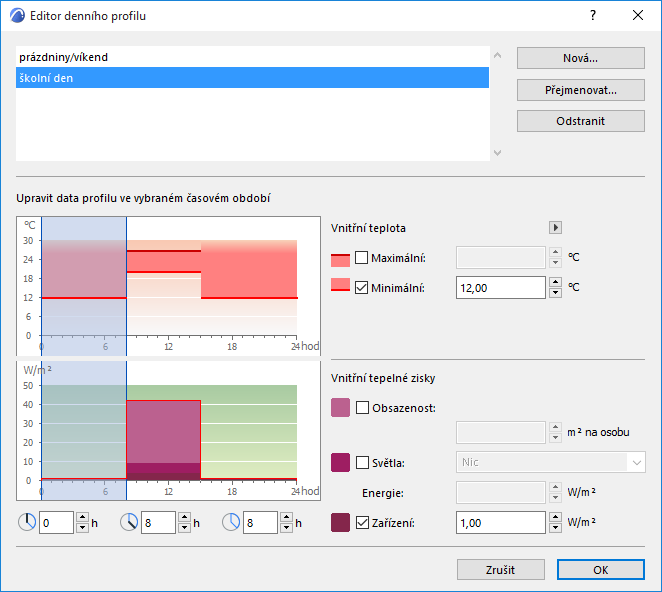

Editor denního profilu otevřete volbou “Upravit rozvržení dne”. V tomto okně jsou zobrazeny dva grafy profilu využití s odpovídajícími klíčovými hodnotami na pravé straně každého grafu. Pomocí těchto voleb můžete upravit požadovaný rozsah vnitřní teploty, obsazenost, intenzitu osvětlení (W/m2) a energii vydávanou zařízením (W/m2), které dohromady určí celkový vnitřní tepelný zisk.

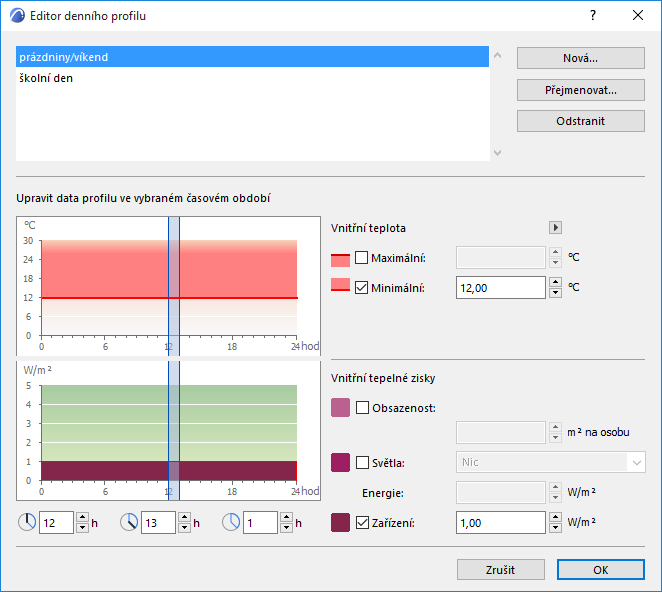

Teoreticky je pomocí editoru denního profilu možné nastavit různé podmínky pro každou hodinu v referenčním roce.
Vnitřní teplota: Nastavte povolený rozsah vnitřní teploty (maximální a/nebo minimální) v průběhu dne
Vnitřní tepelné zisky: Nastavte součinitele, které mají vliv na energetické zisky (vnitřní tepelný zisk) v průběhu dne na m2 vnitřní podlahové plochy (W/m2)
•Obsazenost: Nastavte hodnotu obsazenosti prostoru, která nejlépe vyhovuje místním předpisům a zvolenému operačnímu profilu.
•Světla: Zaškrtněte volbu osvětlení a ze seznamu vyberte typ osvětlení. Výchozí hodnota výkonu vybraného typu osvětlení bude zobrazena v políčku energie. Pokud máte přesnou hodnotu výkonu osvětlení, můžete tuto hodnotu podle potřeby upravit.
•Zařízení: Zadejte hodnotu, která odpovídá lokálním předpisům a popisuje množství přístrojů (např.: televize, počítače, servery) ve zvoleném operačním profilu.

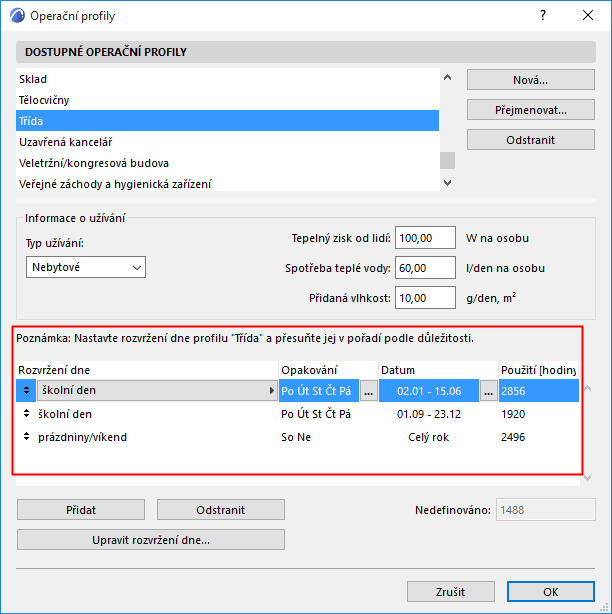

Plánování ročního profilu
Protože se tyto informace liší podle dní v týdnu i v průběhu roku, může se operační profil skládat z libovolného počtu denních rozvrhů, které odpovídají konkrétním rozsahům data a dní v týdnu.
Každému rozvržení dne můžete nastavit následující charakteristiky:

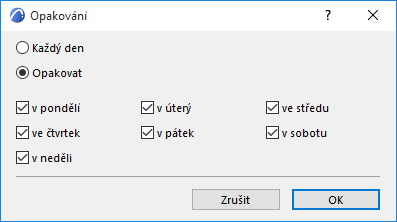

•Opakování: dny v týdnu, kdy se dané rozvržení opakuje

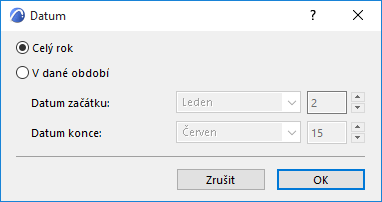

•Datum: období v rámci simulovaného roku, kdy se rozvržení opakuje
Opakování a datum jsou definovány hodinami použití (celková doba v hodinách, kdy je vybrané denní rozvržení aktivní).
Pokud je v nedefinovaných hodinách v pravém spodním rohu v okně operačních profilů zobrazena jiná hodnota než nula, znamená to, že v rámci referenčního roku jsou hodiny, které nejsou pokryté provozním schématem, takže je potřeba upravit opakování a datum.
Pokud je v překrytých hodinách v pravém spodním rohu v okně operačních profilů zobrazena jiná hodnota než nula, znamená to, že v rámci referenčního roku jsou hodiny, které nejsou pokryté provozním schématem, takže je potřeba upravit opakování a datum. Informace o překrytých profilech můžete zobrazit kliknutím na žlutou varovnou značku.
