Atributy Xref souborů

Filtrování vrstev Xref souborů

Pokud k projektu připojíte soubor DWG/DXF jako Xref, ARCHICAD při vkládání použije nastavení vybraného převodníku. Tento převodník můžete libovolně zvolit a jeho nastavení zobrazit v okně připojení Xrefu.

Viz Připojit XREF.

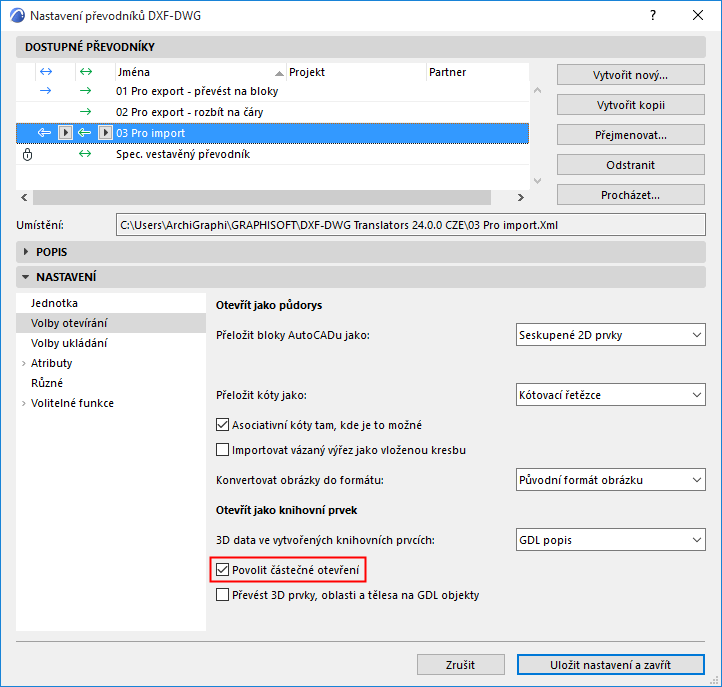

Jedna z voleb tohoto nastavení je zaškrtávací políčko “povolit částečné otevření”:


Pokud je tato volba zapnuta, otevře se při každém vložení Xrefu okno částečného zobrazení, které vám umožní vybrat vrstvy, které chcete připojit k projektu.

Viz “Povolit částečné otevření” v Volby otevírání (Nastavení převodníku DXF/DWG).

Nastavení vrstev připojeného Xrefu

Když připojíte externí referenční soubor do projektu ARCHICADu, vytvoří se pro něj vrstva.

Výjimka: Pokud jste povolili volbu částečného otevření (popsáno výše) a nezaškrtly jméno vrstvy v okně částečného otevření, vrstva nebude v projektu ARCHICADu vytvořena.

Výsledné názvy vrstev budou mít následující formát:
‘NÁZEV_XREFU | NÁZEV_VRSTVY’.

Například vrstva PEN_56 DWG soubor, který byl připojen do projektu s XREF názvem 3D_STUFF se stane vrstvou 3D_STUFF|PEN_56.

V nastavení vrstev jsou vrstvy připojených XREFů uvedeny samostatně na konci seznamu vrstev.

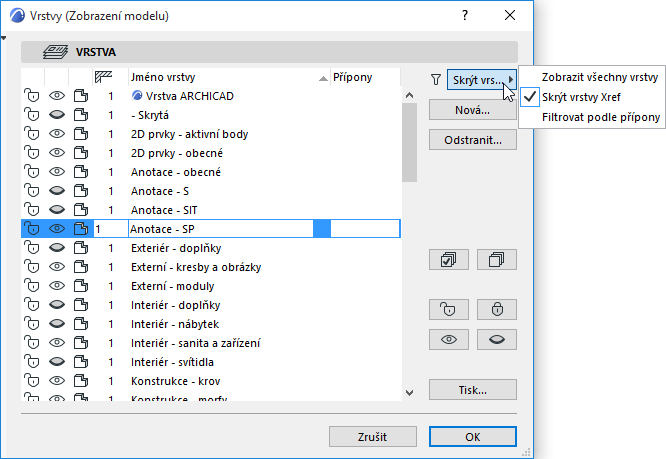

Pokud nechcete, aby se vrstvy XREF v nastavení vrstev zobrazovaly, použijte nabídku filtru zobrazení v pravé horní části okna a vyberte volbu “Skrýt vrstvy Xref”.


Vrstvy XREF nejsou přístupné pomocí nabídek pro výběr vrstev v jiných částech uživatelského rozhraní (například v oknech nastavení nástrojů a v Info paletce). Pokud však poslední výběr obsahuje prvek XREF, jeho vrstva XREF se v nabídce pro výběr vrstev zobrazí - pouze pro informační účely (kurzívou).

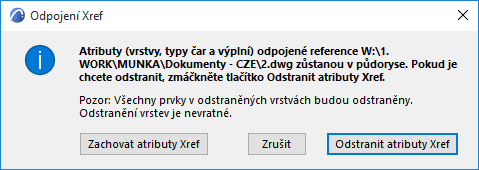

Když je Xref odpojen, dá vám dialogové na výběr jestli chcete odstranit nebo zachovat atributy odpojeného Xrefu, včetně vrstev, typů čar a výplní.
