1.Použijte příkaz Soubor > Spolupráce > Import mračna bodů.

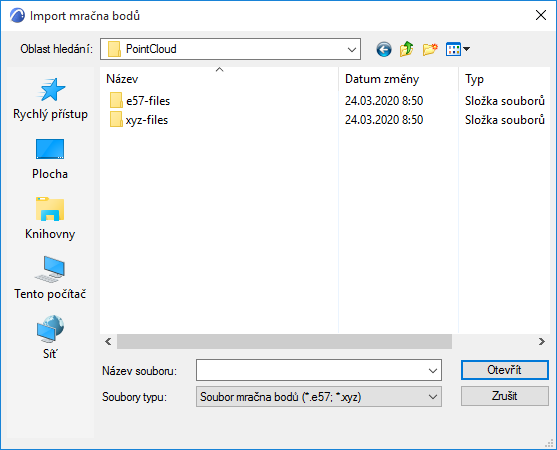

2.Najděte umístění souborů mračen bodů jeden nebo více jich označte. Soubory musí být ve formátu .e57 nebo .xyz.
3.Klikněte na tlačítko Otevřít.
4.Soubory formátu XYZ:

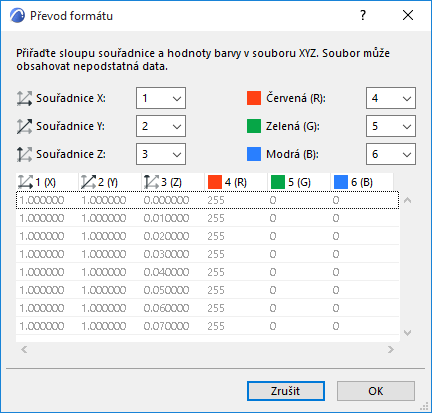

Pokud má některý z vybraných souborů příponu .xyz, objeví se okno Převod formátu:
Poznámka: Soubory formátu E57 jsou standardizované a nevyžadují převod. Převod formátu bude přeskočen a budete pokračovat na další krok.
V dalším kroku můžete opravit souřadnice X, Y a Z a RGB barvy importovaného souboru (pokud je třeba), a jak budou interpretovány v ARCHICADu.
Jediná data, která můžete upravit jsou zobrazena v šesti polích v horní části okna. Každému poli (souřadnice X, Y, Z a barvy červená, zelená a modrá) přiřaďte jeden sloupec ze spodní části okna. (Prvních 6 sloupců je standardně očíslováno, některé ale můžou obsahovat nepotřebná data.)

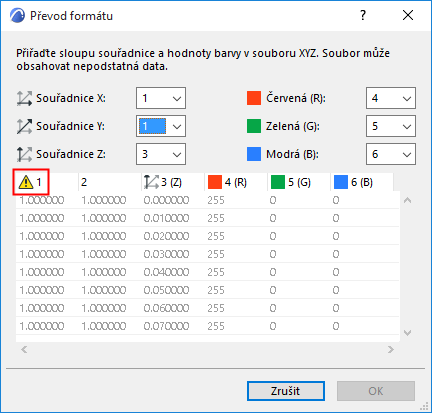

Pokud data nejsou přiřazena správně - například je některý sloupec přiřazený dvěma polím - tlačítko OK nebude aktivní a nad chybným sloupcem bude zobrazen vykřičník.
O dalších možnostech převodu formátu (pokud je třeba) importovaných .xyz souborů se poraďte s geodetem, který soubory vytvořil.

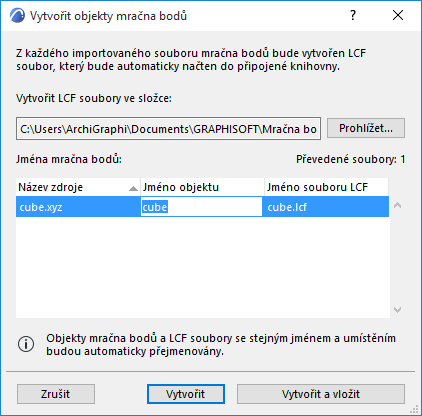

5.Otevře se okno Vytvoření objektů mračna bodů.
Budou vytvořeny nové objekty mračna bodů jako LCF soubory (vypsané v okně) a budou uloženy v připojené knihovně zobrazené v poli cesty. Podle potřeby můžete nastavit jinou cestu.
6.Jméno objektu Jméno nově vytvořeného objektu. Podle potřeby můžete jméno upravit.
7.Použijte jeden z následujících postupů:
–tlačítkem Vytvořit vytvoříte soubor mračna bodů, ale objekt nevložíte.
–tlačítkem Vytvořit a vložit můžete rovnou objekt vložit (pouze sólové projekty. Pro týmové projekty viz: Vložení objektu mračna bodů v Teamwork projektech.)
Převod souborů mračna bodů může chvíli trvat.

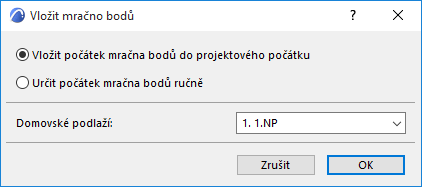

8.Pokud se rozhodnete objekt vytvořit a vložit, objeví se okno Vložení mračna bodů.
V tomto okně můžete:
–vyberte metodu vložení (buď ho lze vložit do projektového počátku nebo kliknutím vložit ručně)
–nastavte domovské podlaží objektů mračna bodů
Viz také Změna počátku objektu mračna bodů.

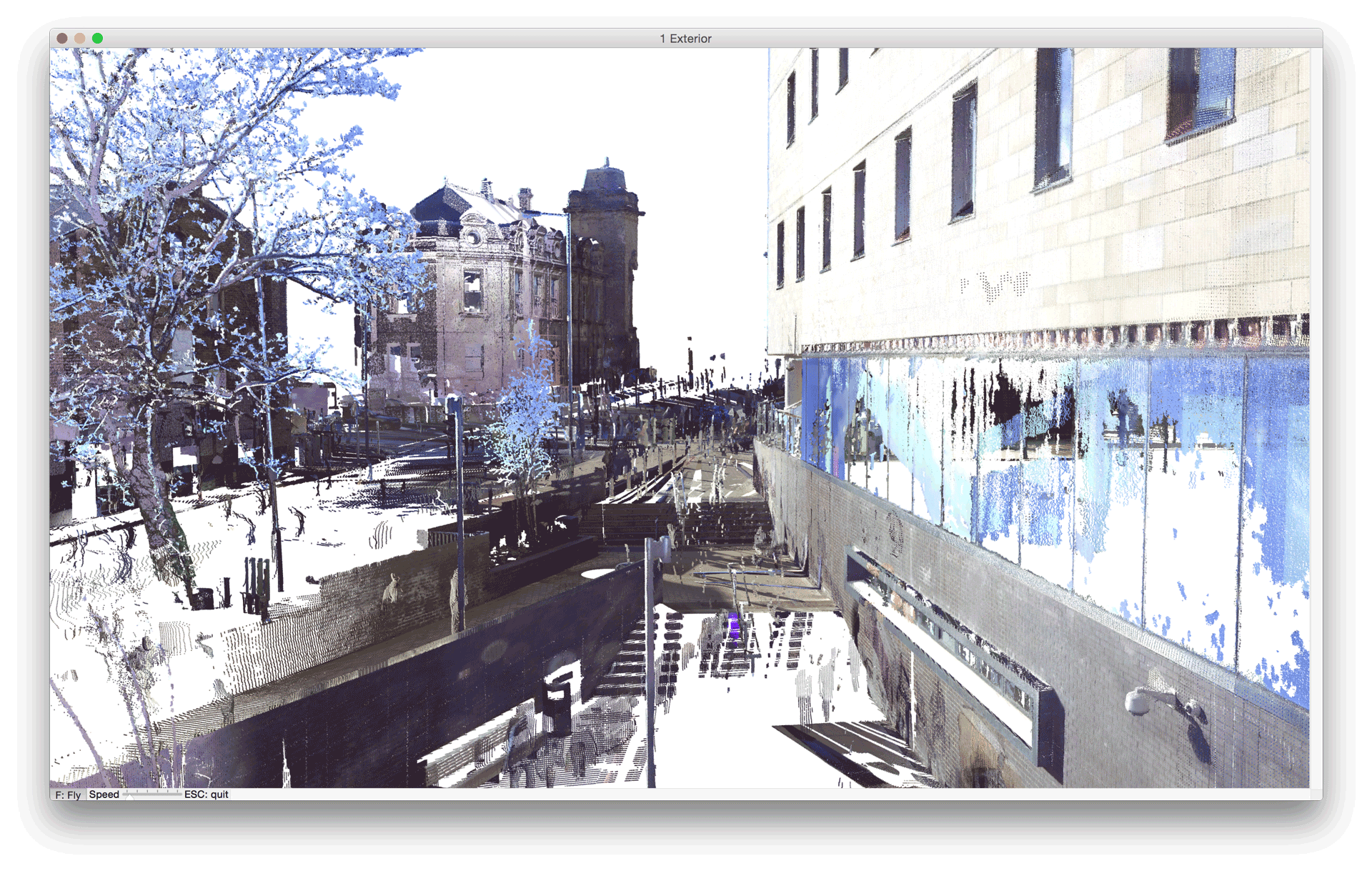

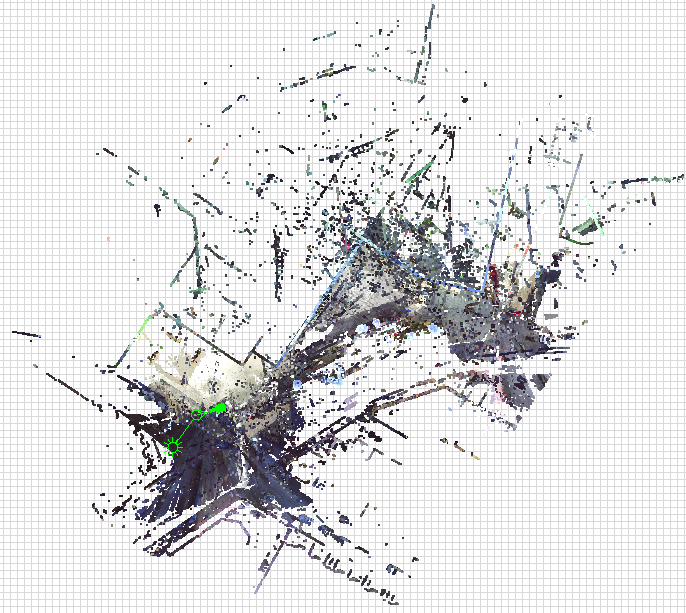

Tlačítkem OK objekty mračna bodů vložíte. Můžete se přichytávat k libovolnému bodu výsledného objektu.
Zdroj obrázku: BAM Construct UK Ltd, www.bam.co.uk | FARO Technologies UK Ltd, www.faro.com

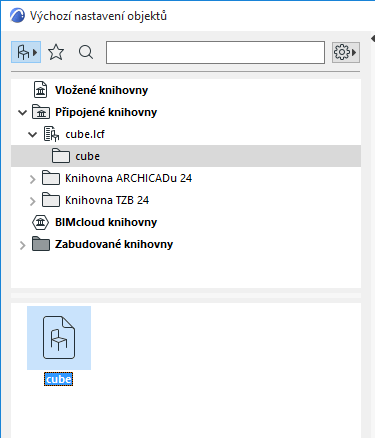

Při každém importu souboru mračna bodů bude v připojené knihovně vytvořena nová LCF knihovna. Nový LCF soubor můžete v nastavení nástroje Objekt vybrat používat neomezeně.
