Importovat soubor Rhino 3DM jako objekt

1.Pomocí tohoto příkazu můžete importovat Rhino soubor jako jediný objekt ARCHICADu:

Soubor > Knihovny a objekty > Importovat soubor Rhino 3DM jako objekt

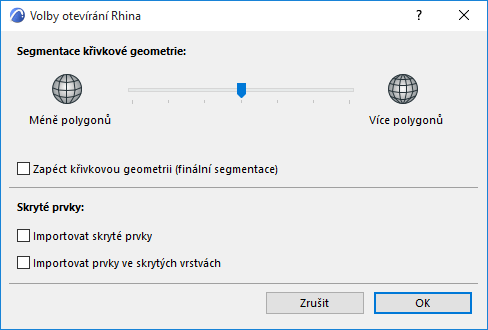

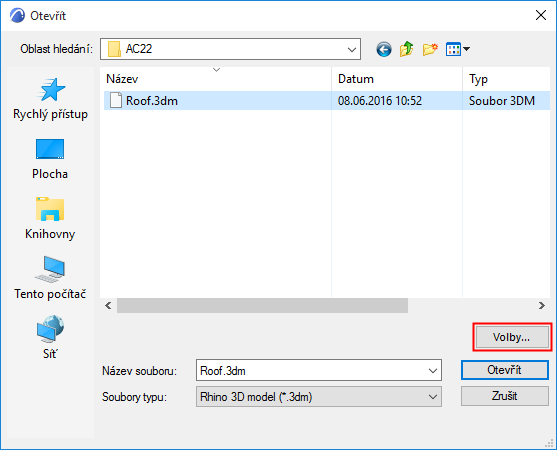

2.tlačítkem Volby otevřete volby otevření Rhino souboru:

3.Nastavte segmentaci a volby pro skryté prvky:

•Segmentace křivkové geometrie

Pomocí jezdce nastavte úroveň segmentace zakřivených povrchů importovaných z Rhina.

Poznámka:

–Nastavení segmentace se projeví pouze na zakřivených tvarech, na plochy nemá vliv

–Pokud chcete zvětšit segmentaci (vznikne více polygonů a hladší povrchy), pamatujte, že vyšší počet polygonů má vliv na velikost souboru i výkon

•Zapečení křivkové geometrie

–Můžete zaškrtnout volbu Zapéct křivkovou geometrii, která zafixuje segmentaci modelu ještě před importem. Výsledek:

-Segmentace importovaného modelu již v ARCHICADu nepůjde upravit

-Na druhou stranu bude dostupné přichytávání prvků

-Obecně platí, že je navigace v modelech rychlejší, když je aktivní tato volba

•Skryté prvky

Pomocí těchto voleb můžete nastavit způsob, jakým budou importovány “skryté” prvky Rhina.

Rhino umožňuje (na rozdíl od ARCHICADu) skrývat jednotlivé prvky bez ohledu na viditelnost jejich vrstev. Standardně tyto skryté prvky do ARCHICADu importovány NEJSOU.

Pokud je importovat chcete, použijte volbu Importovat skryté prvky.

4.Klikněte na OK.

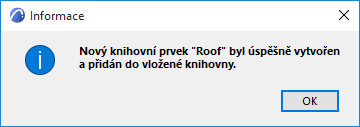

5.Objeví se informace o úspěšném importu:

6.Model do projektu vložíte pomocí nástroje Objekt.

Nastavení Rhino objektu v ARCHICADu

Soubor Rhina vložený do ARCHICAD jako jediný soubor je umístěný ve vložených knihovnách.

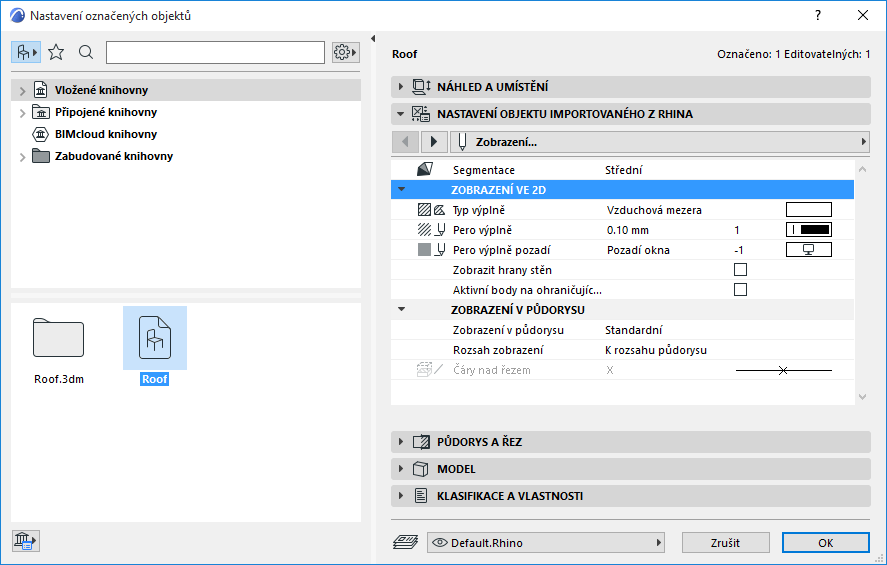

Na panelu Nastavení importovaného Rhino objektu v okně nastavení objektu můžete nastavit jeho zobrazení.

Speciální parametry Rhino modelů:

Členění

Tato volba je dostupná za předpokladu, že jste při importu nepoužili možnost Zapéct křivkovou geometrii.

Vyhlazení zakřivených objektů nastavíte pomocí nabídky segmentace. Pamatujte, že vysoký počet polygonů může ovlivnit celkovou velikost souboru a výkon.

2D zobrazení

•Zobrazení hran stěn: Pokud chcete ve 2D vidět vnitřní hrany stěn, použijte tuto volbu.

•Aktivní body v opsaném obdélníku: Pomocí této volby můžete ve 2D zobrazit aktivní body na ohraničujícím obdélníku. Toho lze využít například při kótování pravoúhlých objektů - např. lehký obvodový plášť.
