Model exportovaný z ARCHICADu do Rhina obsahuje pouze informace o geometrii, protože Rhino pracuje pouze s tímto typem dat.
Ve Rhinu jsou prvky z ARCHICADu převedeny na samostatné prvky. Použitelné atributy (barva povrchů, textury), původní struktura vrstev z ARCHICADu a seskupení prvků jsou zachovány.
Ostatní data (např. vlastnosti, značky, data tabulek, výkazy atd.) přenesena nebudou. Mapování textur ARCHICADu není podporované.
Export modelu ARCHICADu do Rhina
1.Část modelu nebo celý model ARCHICADu můžete do Rhina exportovat příkazem Soubor > Uložit jako Rhino 3D model (.3dm).

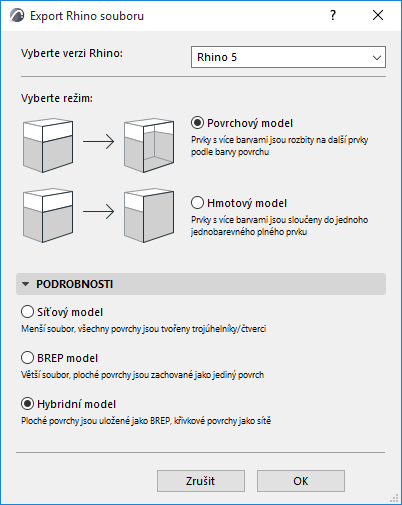

2.Tlačítkem Volby v okně Uložit jako otevřete další možnosti:
Vyberte verzi Rhino
Vyberte verzi Rhina pro export projektu.
Povrchový model
Pokud použijete tuto možnost, budou v Rhinu zachované povrchové materiály prvků ARCHICADu. Každý prvek skládající se z více povrchových materiálů bude v Rhinu rozbitý na více samostatných prvků.
Poznámka: I když můžou mít prvky ARCHICADu více barev povrchů, prvky v Rhinu můžou mít pouze jednu barvu na všech svých površích. Takže by mohly být zachovány všechny barvy prvku ARCHICADu, musí být v Rhinu rozbity na více jednobarevných prvků.
Povrchový model použijte, pokud bude model ARCHICADu sloužit jako referenční (například modelujete část projektu v Rhinu a okolní prostředí - modelované v ARCHICADu - chcete zobrazit v původních barvách.)
Hmotový model
Pokud použijete tuto volbu, budou prvky (hmoty) ARCHICADu do Rhina převedeny jako sítě nebo spojené plochy. V důsledku ale budou mít objekty jen jednu barvu (i když jich měly původní prvky v ARCHICADu více).
Hmotový model použijte v případech, kdy ve Rhino modelu nejsou barvy důležité.
Poznámka: Základní nastavení bude vhodné pro většinu případů. Můžete ale otevřít záložku Podrobnosti a volby ještě exportu upravit.
Vzhledem k rozdílnému principu práce se zakřivenými povrchy v ARCHICAD a Rhinu, musí ARCHICAD hledat optimální cestu, jak takové prvky zobrazovat. Důležité je to v ARCHICADu obzvlášť u sendvičových konstrukcí a morfů, které můžou mít zakřivené segmenty a/nebo více materiálů na povrchu.
Výchozí volba - Hybridní model - využívá při zobrazení chytrý převod, který dokáže prvky v závislosti na povrchové geometrii reprezentovat formou BREP nebo sítě - v Rhinu se tedy objeví oba druhy prvků.
•Pokud jsou všechny prvky tvořeny jednoduchými plochami, bude výsledný Rhino model exportován jako BREP
•Pokud má prvek zakřivené hrany, bude automaticky exportován jako Síť
Podle potřeby ale můžete všechny prvky exportovat v jednotné interpretaci - jako Síťový nebo BREP model (například kvůli zjednodušení budoucích úprav nebo kvůli plánovanému exportu do jiného softwaru, který sítě nepodporuje.)
•BREP model (Boundary Representation; Reprezentace obrysu)
–Větší soubor, než v případě Síťového modelu
–Dokáže přenést otvory a vícestranné polygony
–Vnitřní triangulace zakřivených povrchů není viditelná (jsou zobrazeny pouze obrysové hrany)
–Uživatel nemůže nastavit tvrdé a měkké stínování hran
•Síťový model
–Menší soubor než BREP model
–Všechny povrchy jsou triangulované nebo segmentované. Takže komplexní prvky (např. vícestranné polygony nebo prvky s otvory) jsou triangulovány a vznikají další hrany
–Hrany prvků nelze jednotlivě zobrazit/skrýt; zobrazení všech hran prvku podléhá nastavení síťového modelu
U každé hrany můžete nastavit tvrdé nebo měkké stínování.
