Připojit 3D RVT model jako modul
Tento způsob umožňuje připojit 3D prvky ze souborů Revit (.RVT) jako moduly. Výsledné GDL objekty mají přesnou geometrii a vlastnosti, včetně povrchových materiálů, jako původní prvky. Filtr Revitu "Disciplína" se do ARCHICADu také převede správně.
Pro připojení modulu použijte stejný postup jako s ostatními typy modulů.
1.V půdorysu ARCHICADu: Vyberte Soubor > Externí obsah > Vložit modul.
2.V následujícím dialogovém okně klikněte na Zvolit modul.
3.V Nový modul vyberte Ze souboru nebo Z BIMcloudu

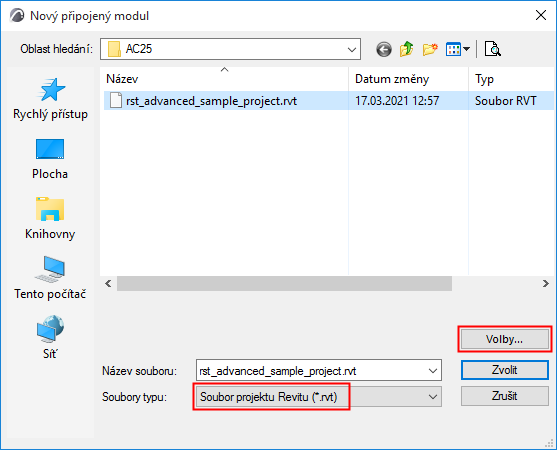

4.Otevře se dialog Nový modul: vyhledejte soubor RVT.

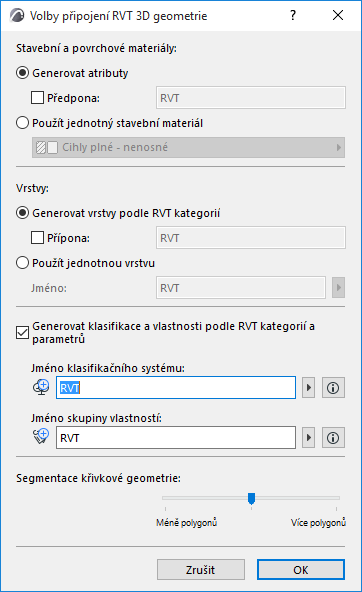

6.V Volby připojení RVT 3D geometrie nastavte možnosti importu:
Stavební a povrchové materiály
Vyberte jednu z možností importu stavebních a povrchových materiálů Revitu.
•Generovat atributy: Přidá všechny materiály Revitu mezi stavební a povrchové materiály (s možností nastavení předpony pro jejich rozlišení).
•Použít jednotný stavební materiál: Převede všechny materiály Revitu na jednotný stavební materiál v ARCHICADu. Z nabídky můžete vybrat stavební materiál z aktuálního projektu ARCHICADu. Všechny vytvořené knihovní prvky budou používat tento vybraný stavební materiál. (Vyberte v případě, že se chcete vyhnout narůstajícímu počtu atributů v ARCHICADu.)
Vyberte jednu z možností vytváření vrstev pro importované Revit objekty:
•Generovat vrstvy podle RVT kategorií: Umístí objekty do vrstev ARCHICADu, které odpovídají kategoriím Revitu. Pro rozlišení těchto vrstev můžete nastavit jednotnou příponu.
•Použít jednotnou vrstvu: Umístí všechny importované objekty do jediné vrstvy v ARCHICADu. Jméno vrstvy zde zadejte. (Pokud tato vrstva v projektu už existuje, bude použita; v opačném případě bude vytvořena nová vrstva.)
Zaškrtněte, zda chcete Vytvořit klasifikace a vlastnosti na základě RVT kategorií a parametrů.
Parametry Revitu (pouze text, čísla a pravda/nepravda) jsou importovány do ARCHICADu jako vlastnosti. Budou seskupeny do skupiny vlastností, jejíž jméno můžete definovat.
•Jméno klasifikačního systému: Kategorie Revitu jsou importovány do ARCHICADu jako klasifikační systém, jehož jméno můžete definovat. (Všechyn Kategorie projektu Revitu jsou importovány do ARCHICADu - nejen ty, které jsou obsažené v modulu.)
Klasifikační systém využívá vlastnosti ze skupiny, kterou určíte. Verze systému je číslo verze souboru RVT. (Po importu tato data můžete zobrazit ve Správci klasifikací.)
•Jméno skupiny vlastností: Importované parametry budou do ARCHICADu přidány jako skupina vlastností. Její pojmenování zde zadejte (např. RVT). (Po importu tato data můžete zobrazit ve Správci vlastností.)
Poznámka: Po připojení modulu doporučujeme zkopírovat vytvořený klasifikační systém a vlastnosti do hostitelského souboru ARCHICADu (pomocí Správce klasifikací a Správce vlastností).
Pomocí posuvníku nastavte detailnost geometrie (segmentaci polygonů). Více polygonů znamená větší výsledný objekt. Doporučujeme nastavení uprostřed škály. Pokud jsou výsledné objekty příliš velké, nastavte segmentaci na méně polygonů. Pokud výsledek vypadá příliš hrubě, nastavte více polygonů.
7.Klikněte na OK pro návrat do okna připojení modulu a klikněte na Vybrat.

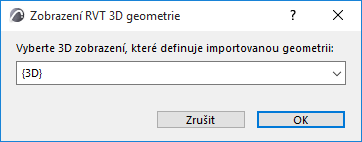

8.Objeví se dialog Zobrazení RVT 3D geometrie.
Vyberte 3D zobrazení Revitu (pokud existují různá) ze kterého se mají importovat prvky. ARCHCAD vytvoří GDL objekty podle obsahu vybraného zobrazení. Pouze objekty vytvořené ve 3D zobrazení Revitu mohou být do ARCHICADu importovány.

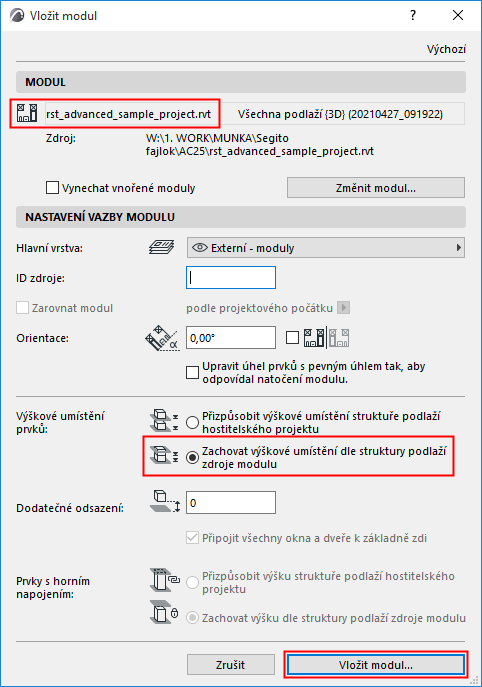

9.Tlačítkem Vybrat se vrátíte do okna Vložit modul. Vybraný soubor RVT se zobrazí jako modul pro vložení.
10.Ujistěte se, že máte vybráno Zachovat výškové umístění dle struktury podlaží zdroje modulu (jako je zobrazeno níže). Protože pokud by byly prvky modelu vloženy do jiné struktury podlaží, může se importovaný model “rozpadnout”.
11.Klikněte na Vložit modul.
–Prvky z vybraného 3D zobrazení Revitu jsou převedeny na GDL objekty v projektu ARCHICADu.
–Objekty jsou uloženy do Vložených knihoven.
Pokyny: Pro zobrazení samotného RVT modelu připojte modul do prázdného projektu ARCHICADu.
Obecné informace o modulech v ARCHICADu viz Správce připojených modulů.
