•Každý řádek reprezentuje jedno pravidlo mapování. Pravidla můžete řadit podle sloupců - klikněte na jejich záhlaví.

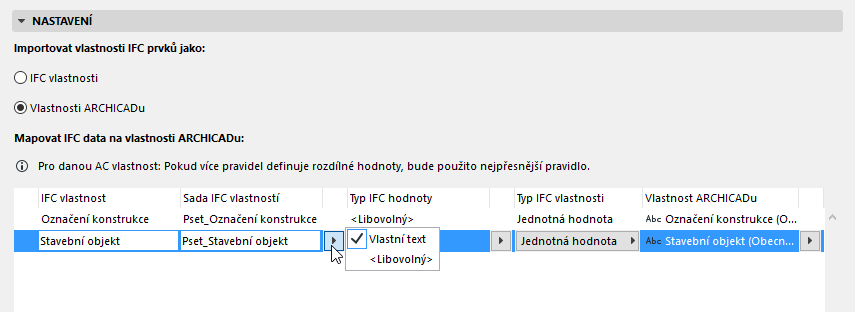

•Vyberte libovolné pravidlo a nastavte datové typy nebo zadejte vlastní text.
–Každé pravidlo má čtyři sloupce s IFC daty - vlastnost, sada vlastností, typ hodnoty a typ vlastnosti - které slouží pro uspořádání IFC dat. (Všechno jsou standardní IFC definice.)
•Pokud chcete tabulku vyplnit IFC vlastnostmi z existujícího souboru, klikněte na Spojit IFC a vyberte IFC soubor. IFC vlastnosti ze souboru a jejich data budou přidány do seznamu jako pravidla mapování.
•Pomocí tlačítek Nové, Duplikovat a Odstranit můžete vytvářet a odstraňovat pravidla mapování.
Podrobnosti a příklady najdete zde: Přiřazení hodnoty vlastnosti v ARCHICADu (na základě mapování IFC vlastností)

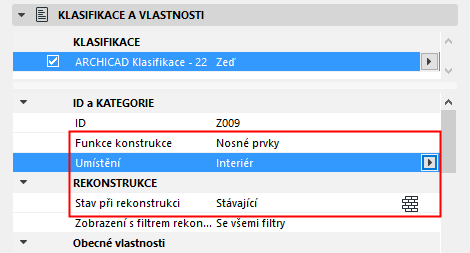

Import IFC dat na kategorie ARCHICADu
Následující kategorie ARCHICADu vždy používají odpovídající data importovaných prvků. (Následující jsou kategorie, nikoli vlastnosti ARCHICADu.) Tato data jsou vyplněna automaticky bez vazby na nastavení IFC převodníku.
•Stav při rekonstrukci
•Funkce konstrukce
•Poloha
Nicméně i tato IFC data můžete pomocí tabulky mapování mapovat na libovolnou vlastnost ARCHICADu.

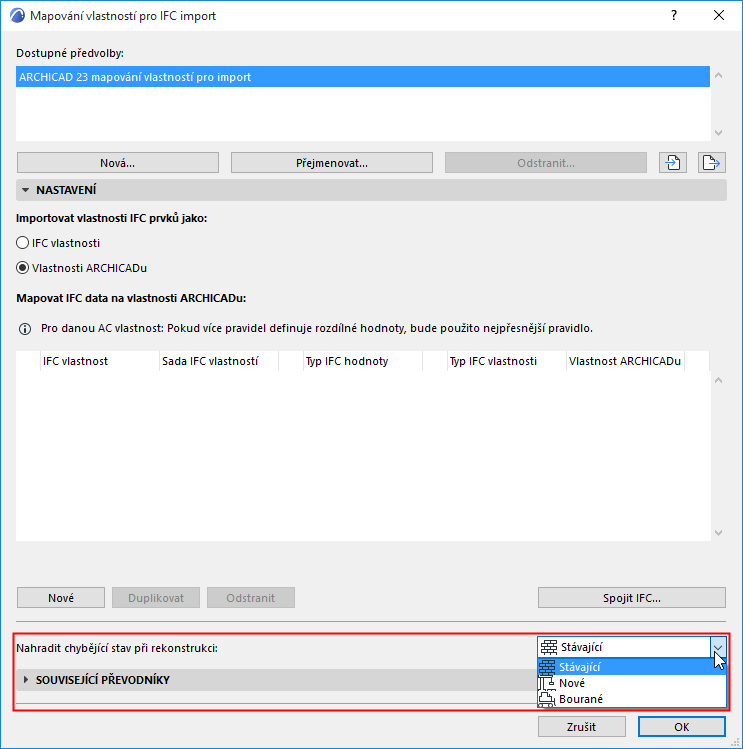

Nahrazení chybějícího stavu při rekonstrukci:
V ARCHICADu vyberte stav při rekonstrukci (nový, stávající nebo bouraný) pro importované prvky, které stav přidělený neměly v IFC.
Komentář:
–Téměř při každé výměně modelu budete narážet na nedostatky s přiřazením stavů při rekonstrukci. Důvodem je, že standard IFC2x3 nemá standardizovaný formát stavů při rekonstrukci a některé aplikace exportují tato data pouze jako vlastní IFC vlastnosti.
–Při výměně dat s Revitem je “Stav při rekonstrukci” ARCHICADu mapován na “Fázi” Revitu (za předpokladu, že pro export a import IFC je použit doplněk Vyměna IFC modelu s Archicadem).
