Převod geometrie pro IFC import

Soubor > Spolupráce > IFC > IFC převodníky

Vyberte převodník pro import a otevřete předvolbu pro převod geometrie.

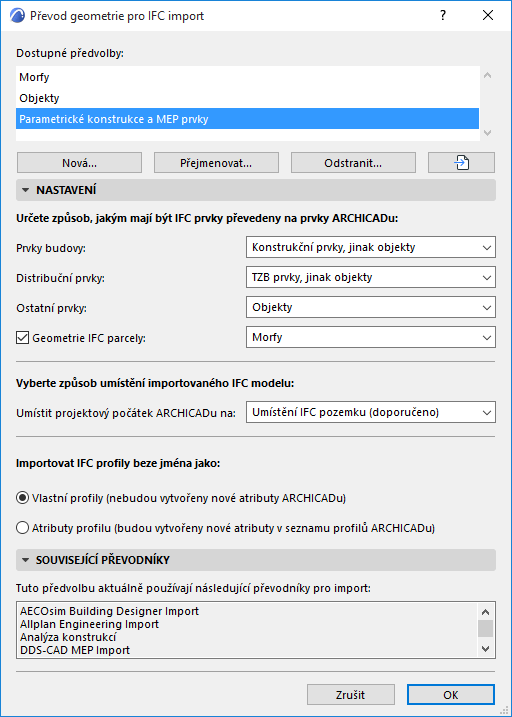

V tomto okně můžete nastavit způsob, jak bude převedena geometrie IFC prvků importovaných do ARCHICADu.

Prvky budovy

Změnit na:

•Konstrukční prvky, jinak objekty

•Konstrukční prvky, jinak morfy

S oběma možnostmi budou IFC prvky, jejichž supertyp je IfcBuilding (IfcWall, IfcColumn, IfcBeam, atd.), importovány jako upravovatelné prvky ARCHICADu (“konstrukční prvky”: zeď, sloup, trám, atd.)

Hlavní výhodou převedení importovaných prvků na prvky nástrojů ARCHICADu je zachování parametričnosti a možnost používat na ně funkce ARCHICADu (např. automatické průniky).

I když použijete volbu “konstrukční prvky”, některé prvky v této podobě nebudou importovány: jedná se o prvky, které nemají vytaženou geometrii (BREP geometrie) nebo prvky, které v ARCHICADu nemají svůj nástroj).

můžete rozhodnout, jestli budou tyto prvky importovány jako upravovatelné morfy nebo objekty (“jinak objekty/jinak morfy”).

•Morfy

•Objekty

–Převod prvků na morfy nebo objekty je zárukou importu přesné geometrie.

–Výsledné morfy můžete upravovat.

–Výsledné objekty budou převedeny na knihovní prvky s podtypem odpovídajícím typu IFC entity: například IfcColumn (sloup) bude převeden na objekt ARCHICADu s podtypem “Sloup”.

Distribuční prvky

Tato volba se vztahuje na import prvků s doménou TZB (IfcDistributionElement).

Tyto prvky můžou být převedeny třemi způsoby:

•Morfy

•Objekty

–Převod prvků na morfy nebo objekty je zárukou importu přesné geometrie.

–Výsledné morfy můžete upravovat.

–Výsledné objekty budou převedeny na knihovní prvky s podtypem odpovídajícím typu IFC entity: například IfcColumn (sloup) bude převeden na objekt ARCHICADu s podtypem “Sloup”.

•TZB prvky: tato možnost vygeneruje parametrické TZB prvky z TZB prvků v projektu. Některé importované prvky ale nemusí obsahovat všechna potřebná data pro vytvoření parametrů, takže i když použijete tuto volbu, můžou být vytvořeny neparametrické TZB objekty, nebo - v případě omezených dat - standardní objekty.

Ostatní prvky

Touto volbou rozhodnete o způsobu převodu prvků, které nejsou ani prvky budovy, ani distribuční prvky (např. nábytek nebo rozvodné prvky).

•Morfy

•Objekty

–Převod prvků na morfy nebo objekty je zárukou importu přesné geometrie.

–Výsledné morfy můžete upravovat.

–Výsledné objekty budou převedeny na knihovní prvky s podtypem odpovídajícím typu IFC entity: například IfcColumn (sloup) bude převeden na objekt ARCHICADu s podtypem “Sloup”.

Geometrie IFC parcely

Zaškrtněte toto pole, pokud chcete zahrnout geometrii importované sítě IfcSite.

Vyberte, jestli mají být prvky převedeny na editovatelné morfy nebo na objekty. (síť IfcSite nelze převést na síť ARCHICADu.)

Vyberte způsob umístění importovaného IFC modelu

Umístit projektový počátek ARCHICADu na:

•Umístění IFC pozemku (doporučeno)

•Globální počátek IFC

Import IFC profilů beze jména

Vyberte způsob, jak mají být zpracované nepojmenované IFC profily importované do ARCHICADu:

•Vlastní profily (nebudou vytvořeny žádné nové atributy projektu ARCHICADu)

•Atributy profilů (do projektu ARCHICADu budou přidány nové atributy)

Poznámka k převodu geometrie

•ARCHICAD se snaží usnadnit správu předávané geometrie vytvářením nejmenšího možného počtu prvků (při generování morfů) nebo co nejméně knihovních prvků (při generování objektů), jak je jen možné.

•Objekty můžou být umístěny ve vložené knihovně nebo uloženy v připojené knihovně (viz Lokální předvolby IFC).

•Některé IFC modely můžou obsahovat prvky se speciální geometrií, kterou nelze převést na morfy, i když tuto volbu převodu zvolíte. V takových případech ARCHICAD vytvoří objekty, aby byla zachována přesná geometrie.

•Importované prvky IfcSpace budou vždy generovány jako zóny ARCHICADu, které vždy zachovají geometrii importovaných prvků.
