Příkaz ARCHI­CADu

Parametr ARCHICADu

Typy IFC entit

IFC Data

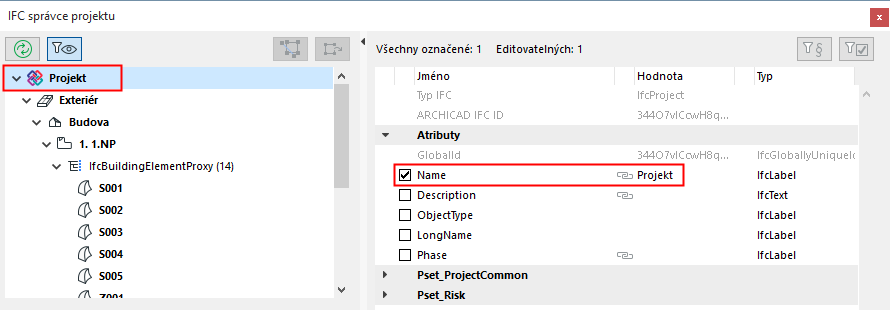

IFC správce projektu

Info o projektu

Název projektu

IfcProject

Attribute>Name

Viditelné/ Edito­vatelné

Info o projektu

Popis projektu

IfcProject

Attribute>Description

Viditelné/ Edito­vatelné

Info o projektu

ID projektu

IfcProject

Attribute>GlobalId (viz Jak nastavit globální ID (IFC atribut) podle Info o projektu ARCHICADu)

-

Info o projektu

Stav projektu

IfcProject

Attribute>Phase

Viditelné/ Edito­vatelné

Nastavení umístění

Projektový\nsever

IfcProject

Attribute>Representati­onContext>TrueNorth

-

Nastavení umístění

Zem. šířka

IfcSite

Attribute>RefLatitude

Viditelné

Nastavení umístění

Zem. délka

IfcSite

Attribute>RefLongitude

Viditelné

Nastavení umístění

Výška

IfcSite

Attribute>RefAltitude

Viditelné

Info o projektu

Název pozemku

IfcSite

Attribute>Name

Viditelné/ Edito­vatelné

Info o projektu

ID pozemku

IfcSite

Attribute>GlobalId (viz Jak nastavit globální ID (IFC atribut) podle Info o projektu ARCHICADu)

-

Info o projektu

Popis pozemku

IfcSite

Attribute>Description

Viditelné/ Edito­vatelné

Info o projektu

Celá adresa stavby >Adresa stavby1

IfcSite

Attribute>SiteAddress> AddressLines

-

Info o projektu

Celá adresa stavby >Adresa stavby2

Info o projektu

Celá adresa stavby >Adresa stavby3

Info o projektu

Celá adresa stavby >Poš­tovní schránka pozemku

IfcSite

Attribute>SiteAddress> PostalBox

-

Info o projektu

Celá adresa stavby >Město - stavba

IfcSite

Attribute>SiteAd­dress>Town

-

Info o projektu

Celá adresa stavby >Kraj - stavba

IfcSite

Attribute>SiteAd­dress>Region

-

Info o projektu

Celá adresa stavby >PSČ - stavba

IfcSite

Attribute>SiteAddress >PostalCode

-

Info o projektu

Celá adresa stavby >Země - stavba

IfcSite

Attribute>SiteAddress> Země

-

Info o projektu

Hrubý obvod pozemku

IfcSite

BaseQuantity>GrossPeri­meter

-

Info o projektu

Hrubá plocha pozemku

IfcSite

BaseQuantity>GrossLandA­rea

-

Info o projektu

Název budovy

IfcBuilding

Attribute>Name

Viditelné/ Edito­vatelné

Info o projektu

Popis budovy

IfcBuilding

Attribute>Description

Viditelné/ Edito­vatelné

Info o projektu

ID budovy

IfcBuilding & IfcBuildingStorey

Attribute>GlobalId (viz Jak nastavit globální ID (IFC atribut) podle Info o projektu ARCHICADu)

Info o projektu

Celé jméno kontaktu>Titul před jménem kontaktu

IfcPerson

Attribute>PrefixTitles

-

Info o projektu

Celé jméno kontaktu>Kře­stní jméno kontaktu

IfcPerson

Attribute>GivenName

-

Info o projektu

Celé jméno kon­taktu>Druhé jméno kon­taktu

IfcPerson

Attribute>MiddleNames

-

Info o projektu

Celé jméno kontaktu>Pří­jmení kontaktu

IfcPerson

Attribute>FamilyName

-

Info o projektu

Celé jméno kontaktu>Titul za jménem kontaktu

IfcPerson

Attribute>SuffixTitles

-

Info o projektu

ID kontaktu

IfcPerson

Attribute>Id

-

Info o projektu

Funkce kontaktu

IfcPerson

Attribute>Roles

-

Info o projektu

Oddělení kontaktu

IfcPerson

Addresses>Postal> Inter­nalLocation

-

Info o projektu

Společnost kontaktu

IfcOrganization

Attribute>Name

-

Info o projektu

Kód společnosti kontaktu

IfcOrganization

Attribute>Id

-

Info o projektu

Celá adresa kontaktu> Adresa kontaktu1

IfcPerson & IfcOrganization

Attribute>Addre­sses>Postal> AddressLi­nes

-

Info o projektu

Celá adresa kontaktu> Adresa kontaktu2

Info o projektu

Celá adresa kontaktu> Adresa kontaktu3

Info o projektu

Celá adresa kontaktu> Poštovní schránka kon­taktu

IfcPerson & IfcOrganization

Attribute>Addre­sses>Postal> PostalBox

-

Info o projektu

Celá adresa kontaktu> Město - kontakt

IfcPerson & IfcOrganization

Attribute>Addre­sses>Postal> Town

-

Info o projektu

Celá adresa kontaktu> Kraj - kontakt

IfcPerson & IfcOrganization

Attribute>Addre­sses>Postal> Region

-

Info o projektu

Celá adresa kontaktu> PSČ - kontakt

IfcPerson & IfcOrganization

Attribute>Addre­sses>Postal> PostalCode

-

Info o projektu

Celá adresa kontaktu> Země - kontakt

IfcPerson & IfcOrganization

Attribute>Addre­sses>Postal> Country

-

Info o projektu

Email na kontakt

IfcPerson & IfcOrganization

Attribute>Addre­sses>Telecom> Electro­nicMailAddress

-

Info o projektu

Telefonní číslo na kontakt

IfcPerson & IfcOrganization

Attribute>Addre­sses>Telecom> Telephone­Numbers

-

Info o projektu

Fax na kontakt

IfcPerson & IfcOrganization

Attribute>Addre­sses>Telecom> Facsimile­Numbers

-

Info o projektu

Web kontaktu

IfcPerson & IfcOrganization

Attribute>Addre­sses>Telecom> WWWHomeP­ageURL

-

Nastavení pod­laží

Výšková kóta

IfcBuildingStorey

Attribute>Elevation

Viditelné/ Edito­vatelné

Nastavení zón

Jméno

IfcSpace

Attribute>LongName

Viditelné/ Edito­vatelné

Nastavení zón

Číslo

IfcSpace

Attribute>Name

Viditelné/ Edito­vatelné

(prvek)> Nasta­vení

Klasifikace a vlast­nosti>ID

(Typu IFC prvku)

Attribute>Name

Viditelné/ Edito­vatelné

(prvek)> Nasta­vení

Klasifikace a vlast­nosti>Klasifikace

(Typu IFC prvku)

Attribute>ObjectType

Viditelné/(Edito­vatelné v nasta­vení převodníku pro export - Mapování typů)

(prvek)> Nasta­vení

Klasifikace a vlast­nosti>Klasifikace

(Typu IFC prvku)

Attribute>PredefinedType

Viditelné/(Edito­vatelné v nasta­vení převodníku pro export - Mapování typů)

(prvek)> Nasta­vení

Klasifikace a vlastnosti> Funkce konstrukce

(Typu IFC prvku)

Pset_...Common>LoadBea­ring

Viditelné

(prvek)> Nasta­vení

Klasifikace a vlastnosti >Umístění

(Typu IFC prvku)

Pset_...Common>IsExter­nal

Viditelné

(prvek)> Nasta­vení

Klasifikace a vlastnosti> Stav při rekonstrukci

(Typu IFC prvku)

AC_Pset_RenovationAnd­Phasing>Renovation Sta­tus

Viditelné

(prvek)> Nasta­vení

Klasifikace a vlast­nosti>Klasifikace

(IFC produktový typ)

Attribute>ElementType

Viditelné/(Edito­vatelné v nasta­vení převodníku pro export - Mapování typů)

(prvek)> Nasta­vení

Klasifikace a vlast­nosti>Klasifikace

(IFC produktový typ)

Attribute>PredefinedType

Viditelné/(Edito­vatelné v nasta­vení převodníku pro export - Mapování typů)

Tabulka prvků

Obecné >Unikátní ID

(Typu IFC prvku)

Attribute>Tag

Viditelné/ Edito­vatelné

Nastavení Oken/Dveří

Náhled a umístění>šířka

IfcWindow / Ifc­Door

Attribute>OveralWidth

Viditelné

Nastavení Oken/Dveří

Náhled a umístění>výška

IfcWindow / Ifc­Door

Attribute>OverallHeight

Viditelné

(pravidlo pojme­nování automa­tického typu)

Stavební materiál/Pro­fil, rozměry prvku.

Pro prvky z více seg­mentů: Počet seg­mentů, maximální rozměry segmentu, délky segmentů.

IfcColumn

Pset_ColumnCommon >Refe­rence

Viditelné/ Edito­vatelné

(pravidlo pojme­nování automa­tického typu)

Stavební materiál/Pro­fil, rozměry prvku.

Pro prvky z více seg­mentů: Počet seg­mentů, maximální rozměry segmentu, délky segmentů.

IfcBeam

Pset_BeamCommon >Refe­rence

Viditelné/ Edito­vatelné
