Paletka Operace s tělesy

Více informací naleznete v tématu Operace s tělesy.

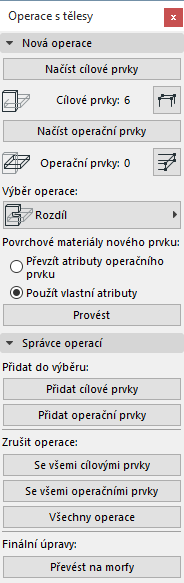

Pomocí příkazu 3D model > Operace s tělesy otevřete tuto volnou paletku.


Panel Nová operace

Pomocí ovládacích prvků v tomto panelu nastavíte a provedete Operaci s tělesy.

Načíst cílové prvky: Klepnutím uložíte označené objekty jako Cílové prvky. Nyní jsou uloženy jako Cílové prvky (dokonce i když zrušíte jejich výběr), po dobu, kdy bude zobrazená paletka Operace s tělesy.

Poznámka: Pokud jste Cílové prvky vybrali ve 3D okně, nemohou všechny patřit do stejného podlaží. V tom případě se zobrazí upozornění.

Jestliže jste zrušili výběr uložených cílových prvků a chcete je znovu vybrat, klepněte na tlačítko Označit uložená Cílová tělesa.


Poznámka: Pokud potom vyberete jiný prvek a klepnete znovu na tlačítko Načíst cílové prvky, nahradí uložený výběr.

Načíst operační prvky: Klepnutím uložíte označené prvky jako Operační tělesa. Tento výběr nemusíte provést ve stejném okně, které jste použili pro cíle; cíl můžete vybrat v jednom podlaží a operační tělesa v jiném.

Jestliže jste zrušili výběr uložených cílových prvků a chcete je znovu vybrat, klepněte na tlačítko Označit uložená Operační tělesa.


Zvolit operaci: Klepnutím si vyberte požadovaný typ operace mezi cílovými a operačními prvky.

Nové povrchy cílového tělesa: Určete, zda nové povrchy Cílových prvků použijí povrchové atributy Cílových prvků nebo zda převezmou atributy Operačních prvků.

Převezmou atributy operátora: Nové povrchy převezmou atributy Operačních prvků.

Použijí své vlastní atributy: Nové povrchy převezmou atributy Cílových prvků.

Provést: Klepnutím vytvoříte propojení mezi uloženými Operačními a Cílovými prvky.

Panel Správce operací

Správce operací: Pomocí ovládacích prvků v tomto panelu ověřujete, upravujete a rušíte existující operace s tělesy. Tyto ovládací prvky ovlivňuji prvky, které byly definovány pomocí dokončené operace s tělesy a nemají propojení na nastavení v panelu Nová operace.

Přidat do výběru

Pokud vyberete prvek, který se podílel na Operaci s tělesy, pomocí následujících dvou tlačítek přidáte do výběru další prvky: ty které jsou cílovými nebo operačními tělesy vybraných prvků. Můžete klepnout na obě tlačítka po sobě; tím vyberete všechna cílová a operační tělesa z připojené operace s tělesy.

Cílová tělesa označených prvků: Klepnutím na toto tlačítko přidáte prvky do aktuálního výběru, kterým jsou cílová tělesa vybraného prvku.

Operační tělesa označených prvků: Klepnutím na toto tlačítko přidáte prvky do aktuálního výběru, kterým jsou operační tělesa vybraného prvku.

Zrušit operace vybraných prvků

Všechny cíle: Klepnutím na toto tlačítko zrušíte všechna připojení, která mohou existovat mezi vybranými operačními tělesy a jejich cílovými tělesy.

Všechny operátory: Klepnutím na toto tlačítko zrušíte všechna připojení, která mohou existovat mezi vybranými cílovými prvky a jejich operačními tělesy.

Všechny ostatní vybrané prvky: Aktuální výběr může obsahovat prvky připojené k ostatním prvkům pomocí operace s tělesy. Klepnutím na toto tlačítko zrušíte tato připojení.
