Předvolby kót definují jednotky rozměrů zobrazených v projektu:
•Kóty
•Razítka zóny
•Texty výplní
•Texty značek
•Symbolové popisky (ne autotextové, které zobrazují hodnoty dle výpočtových jednotek)
•Tabulky prvků: Hlavní parametry prvků, které jste zadali (např. výška zdi, úhel sklonu)
Předvolby kót nemají vliv na vypočtené hodnoty (např. délka zdi) v interaktivních tabulkách, seznamech nebo doplňcích. Tyto výpočty nastavíte na stránce Výpočtová pravidla v Předvolbách projektu. (Viz Předvolby výpočtových jednotek.)
Nastavení kót otevřete následovně:
•Klikněte na ikonu kótování v liště rychlých voleb

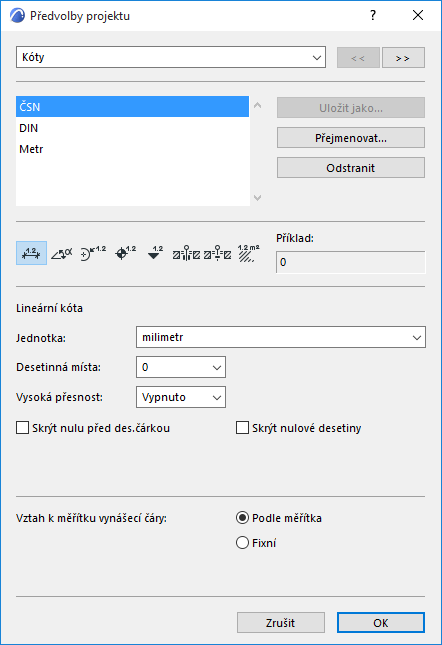

•Otevřete menu Volby > Předvolby projektu > Kóty
Výběr kótovacího standardu
Použijte jeden z následujících postupů:
•Použijte nabídku kótování v liště rychlých voleb ve spodní části okna
•Vyberte ze seznamu standardů na stránce Kóty v Předvolbách projektu

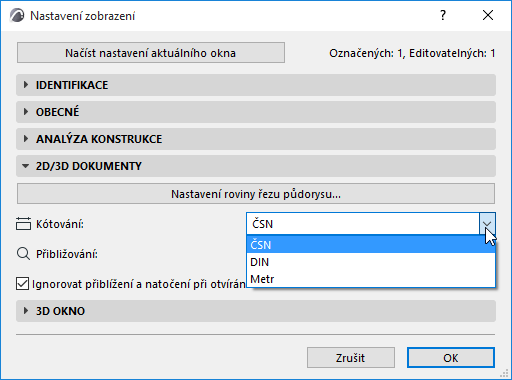

•Vyberte ze seznamu standardů v okně nastavení zobrazení (panel 2D/3D dokument)
Uložení vlastního kótovacího standardu

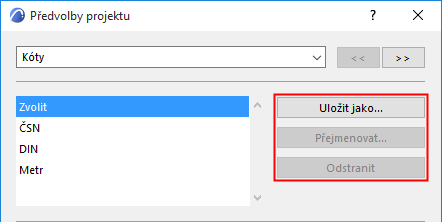

Uložit jako: Pokud jste upravili nastavení kótování, změní se název kótovacího standardu na “Vlastní”. Kliknutím na tlačítko “Uložit jako” pojmenujete upravený kótovací standard a zpřístupníte ho pro projekt.
Z osmi možností si vyberte ten typ kóty, jehož nastavení chcete měnit:
•Lineární
•Úhlový
•Radiální
•Úroveň
•Výšková kóta
•Dveře/okno/střešní okno
•Výška prahu
•Výpočet ploch (ovlivňuje také výpočet ploch zobrazených v razítkách zón)
Zobrazení jednotek
Jak bude každý nastavený typ kóty vypadat, můžete zkontrolovat v poli náhledu vedle každého typu.
Dostupné možností kótování se budou lišit podle zvolených jednotek (metrické nebo imperiální) a na typu kót, jejichž vlastnosti nastavujete.
Jednotka: Nastavte jednotku každého typu kóty.
Desetiny: Definujete počet desetinných míst, který chcete zobrazit u každého hodnoty kóty.
Vysoká přesnost: Tuto volbu použijte, pokud chcete zobrazit další desetinné místo hodnoty v horním indexu.

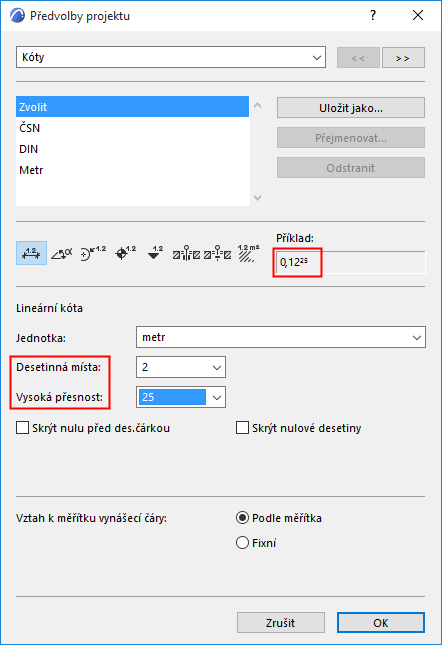

Zde je například počet desetinných míst nastaven na dvě; a vysoká přesnost na hodnotu 25: takže vedle desetinného čísla je v horním indexu zobrazena ještě hodnota zaokrouhlená na 25. výsledek můžete vidět v poli náhledu.

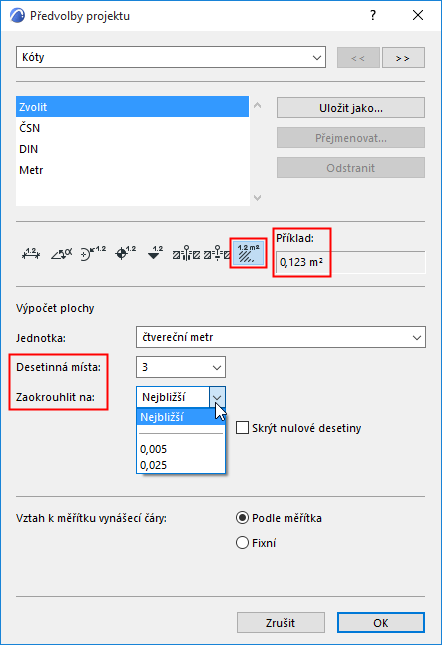

Zaokrouhlit na: Dostupné pro plošné kóty. Z nabídky vyberte hodnotu zaokrouhlení.
•Nejbližší: Hodnota je zaokrouhlena na nastavený počet desetinných míst.

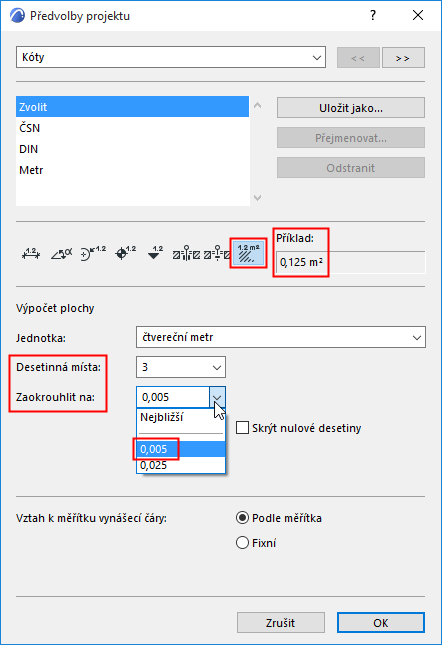

•Ostatní: Hodnota je zaokrouhlena podle nataveného počtu desetinných míst, vedle finálního čísla je ale přidáno 5 nebo 25.
Skrýt nulu před des. čárkou: Výběrem této volby vypnete nulové hodnoty.
•Například: 0.25 metru zobrazí jako 25
Skrýt nulové desetiny: Výběrem této volby skryjete nuly na konci desetinné kóty bez ohledu na počet desetinných míst nastavený v nabídce Desetinná místa.
•Například: 25 metrů zobrazí jako 25.00
Volbu Skrýt nulové desetiny nelze použít zároveň s volbou skrýt nulu před desetinnou čárkou.

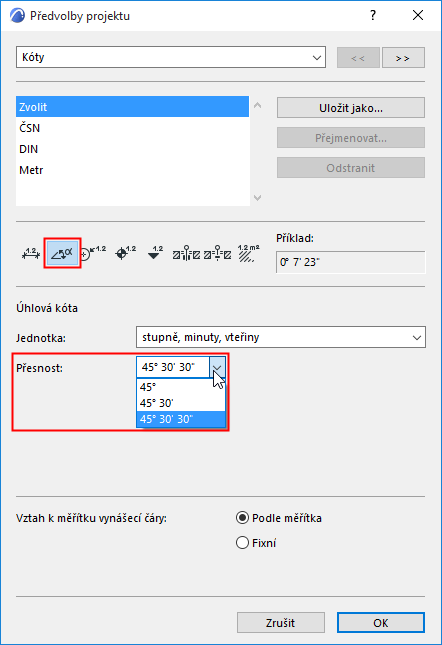

Přesnost: Dostupné pro jednotky úhlových kót nebo úhly/minuty/sekundy geodetických jednotek. Z nabídky vyberte úroveň přesnosti.
Vztah k měřítku vynášecí čáry: Vyberte vztah fixní nebo podle měřítka podle toho, zda mají vynášecí čáry zachovávat pevné měřítko nebo je měnit podle měřítka okna. (Vynášecí čáry a kolmé čáry mezi kótou a kótovaným prvkem.)
Zobrazení britských imperiálních jednotek
Pokud vyberete imperiální jednotky, můžou být k dispozici další volby.
Poznámka: U stejného typu kóty nemůžete kombinovat jednotky v projektu. Pomocí příkazu Sekundární kótování však můžete zobrazovat dva typy.
Zlomky: Pokud používáte zlomkové palce jako jednotku měření, můžete pomocí této nabídky nastavit způsob zobrazených zlomků.
Zlomky v malých číslech: U délkových kót zapíná a vypíná tisk zlomkových palců a stop v malých znacích.

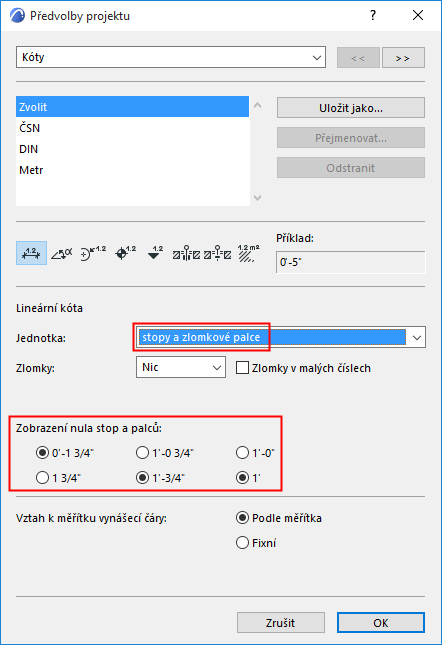

Zobrazení nula stop & palců: Jestliže používáte stopy & zlomkové palců, tato část má tři páry tlačítko nastavení. jestliže používáte palce (zlomkově) je tam jeden pár tlačítek nastavení. Pro každou dvojici vyberte volbu pro zobrazování kót měřících nula stop nebo nula palců.
