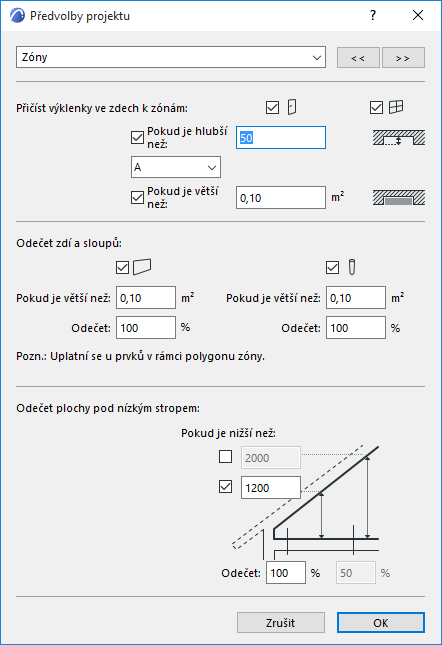

Chcete-li zobrazit toto dialogové okno, vyberte příkazy Volby > Předvolby projektu > Předvolby zóny. Tyto volby určují, jak jsou zóny počítány v seznamu zón.
Prováděná nastavení jsou předvolby projektu: specifické pro projekt, se kterým pracujete, a ukládají se spolu s ním. Jestliže jiný uživatel otevře projekt ve svém počítači, budou použita stejná nastavení.
Poznámka: Změny v nastavení výpočtu plochy zón se projeví až po aktualizaci zón (3D model > Aktualizovat zóny).
Viz Aktualizace zón.
Zahrnutí výklenků ve zdech k zónám
Pomocí těchto voleb můžete při výpočtu zón určit, jako velké dveře/okna budou započteny.
Výklenky dveří/oken, které splňují definovaná kritéria budou započtena do zóny při výpočtu ploch zón.
Zaškrtněte ikony Dveře a/nebo Okna, jestliže je chcete přičíst do výpočtu zón.
•Pokud je hlubší než: Zaškrtněte toto políčko pro nastavení minimální akceptované hloubky výklenku a následně zadejte jeho minimální hodnotu do textového pole.
•Pokud je větší než: Zaškrtněte toto políčko pro nastavení minimální akceptované plochy výklenku a následně zadejte jeho minimální hodnotu do textového pole.
•Vyberte A nebo Nebo v roletovém menu pro další nastavení velikosti výklenku (minimální hloubka a/nebo minimální plocha) zahrnuté do výpočtu.
Odečet zdí & sloupů
•Pokud je větší než: Zadejte minimální plochu zdí, lehkých obvodových plášťů a/nebo sloupů, která má být při výpočtu plochy zóny odečtena. (Prvky s menší plochou než toto minimum budou zahrnuty do plochy zóny.)
•Odečet: Zadejte podíl (v procentech) plochy zdi/sloupu, který bude odečtený od plochy zóny.

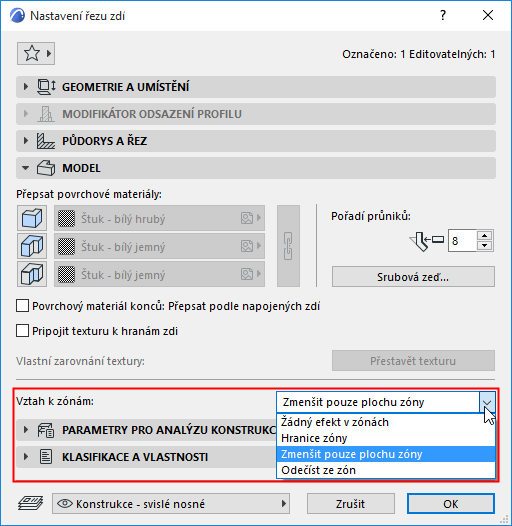

Poznámka: Tato volba se vztahuje pouze na prvky, které mají nastaveno “Redukovat pouze plochu zóny” nebo “Odečíst od zóny”.
Odečet plochy pod nízkým stropem
Pomocí těchto voleb vyloučíte plochy pod nízkými stropy z celkové plochy zóny.
Můžete nastavit jedno nebo obě omezení výšky.
•První políčko: Zaškrtněte toto políčko a zadejte hodnotu výšky zahrnutou do výpočtu zóny.
•Druhé políčko: Zaškrtněte toto políčko a zadejte druhou hodnotu výšky zahrnutou do výpočtu zóny..
•Odečíst: Použijte toto políčko pro zadání plochy spodku stropu, která může být odečtena z plochy zóny v procentech. Můžete zadat dvě rozdílné procentuální hodnoty jednoho nebo všech limitů výšek, které definujete.
Pokud chcete vidět, jaký dopad má na plochu zóny nastavený odečet plochy, aktualizujte zónu, pak ji označte a podívejte se na hodnoty na panelu Výpočet plochy zóny.
