Předvolby funkcí starších verzí

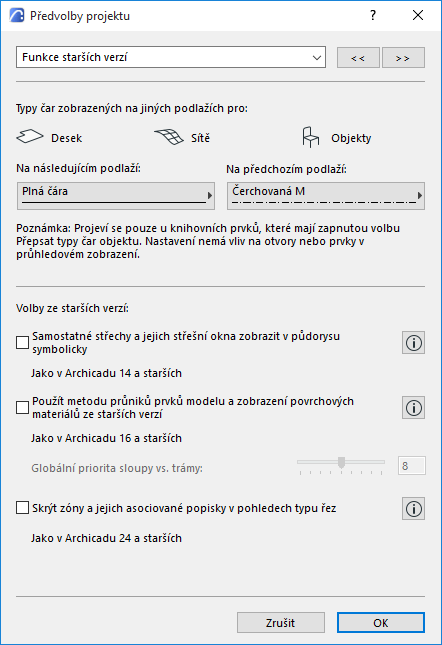

Chcete-li zobrazit toto dialogové okno, vyberte příkazy Volby > Předvolby projektu > Funkce starších verzí.

Prováděná nastavení jsou předvolby projektu: jsou specifické pro právě otevřený projekt a jsou ukládány spolu s ním. Jestliže jiný uživatel otevře projekt ve svém počítači, budou použita stejná nastavení.

Typy čar zobrazených na jiných podlažích

Nastavte typ čáry obrysů některých desek, skořepin a některých objektů zobrazených nad a pod domovským podlažím.

Poznámka: Toto nastavení nemá vliv na zdi, střechy nebo skořepiny a jejich otvory, nebo jakékoliv prvky v průhledovém zobrazení.

Poznámka: Tyto typy čar jsou pro objekty platné, pouze pokud je aktivní volba Přepsat typy čar objektu.

Samostatné střechy a jejich střešní okna zobrazit v půdorysu symbolicky (jako v ARCHICADu 14 starších)

Zapněte tuto volbu, pokud chcete, aby byly samostatné střechy a jejich střešní okna zobrazeny jako v ARCHICADu 14 a starších verzích. Kliknutím na tlačítko informace v pravé části okna, otevřete náhledy zobrazení.

•3D průmět: Tento režim zobrazení je dostupný od ARCHICADu 15. (Všechny složené střechy a nově umístěná střešní okna budou zobrazena tímto způsobem.)

•Obecné: Tento režim zobrazení odpovídá způsobu zobrazení střech a střešních oken v ARCHICADu 14 a starších.

(Více informací zobrazíte tlačítkem Info napravo od této volby.)

Použít metodu průniků prvků modelu a zobrazení povrchových materiálů ze starších verzí (jako v ARCHICADu 16 a starších)

Poznámka: Metoda průniků prvků modelu ze starších verzí nemusí být v následujících verzích ARCHICADu dále podporována.

V ARCHICADu 17 byly představeny průniky prvků na základě stavebních materiálů.

Pokud otevřete projekt vytvořený ve starší verzi (ARCHICAD 16 a starší), můžete využít aktuální metodu napojování prvků (Funkce starších verzí budou vypnuté). Pro použití starší metody průniků prvků namísto aktuální, můžete zapnout funkce starších verzí.

Následující sekce popisují rozdíly mezi těmito dvěma metodami.

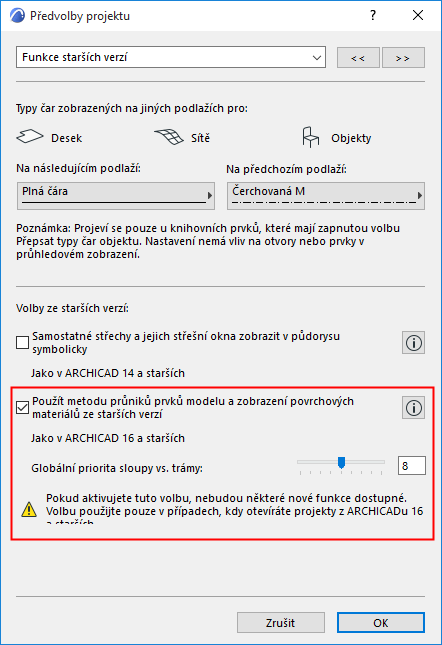

Funkce starších verzí zapnuté: Použít starší metodu průniku prvků

V projektu ARCHICADu jsou dvě možnosti povolení funkcí starších verzí:

•Aktivujte volbu Funkce starších verzí v předvolbách projektu

•V dialogovém okně, které se zobrazí při otevření staršího projektu ARCHICADu vyberte Zachovat funkce starších verzí.

Starší metoda průniku prvků má následující omezení. Metoda průniků prvků modelu ze starších verzí nemusí být v následujících verzích ARCHICADu dále podporována.

•Automatické, na základě priorit stavebních materiálů generované průniky se neprojeví ve 3D. Budou použity metody napojování z ARCHICADu 16 a starších verzí. Tuto volbu můžete využít při práci na starších projektech, abyste měli jistotu, že stávající průniky konstrukcí budou ponechány beze změny.

•Atribut Stavební materiál je dostupný, napojení konstrukcí se ale neprojeví ve 3D (kromě zdí, které se napojují jako v ARCHICADu 16 a starších). Namísto toho použijte nastavení priority průniku prvků sloupů, které protínají trámy. (Viz popis níže).

•Povrchové materiály přiřazené stavebním materiálům nebudou zobrazeny. Bude zobrazen pouze materiál celého prvku - na úrovni nastavení prvku.

•Painter nebude dostupný

•Tabulky povrchových materiálů nebudou dostupné

•Rozšířené funkce trámů a sloupů (implementované v ARCHICADu 23) NEJSOU dostupné. Patří mezi ně více segmentové trámy/sloupy, šikmé konce, zkosené segmenty a zakřivená geometrie. Pokud jste v režimu starších verzí a pokusíte se použít metodu s nepodporovanou geometrií, výsledný prvek bude zobrazen se zvýrazněním. (Viz Zvýraznění převrácených prvků jednotnou barvou.)

Tato tabulka popisuje, jak zapnutí funkcí starších verzí ovlivňuje různé konstrukční prvky.

Funkce starších verzí vypnuté: Použít novou metodu průniků

Pokud otevřete starší projekt (ARCHICAD 16 a dřívější, můžete použít novou metodu průniku prvků (Funkce starších verzí vypnuté).

•Nově vložené protínající se prvky budou používat novou metodu a napojovat se podle ní.

•Nově vložené trámy, sloupy a prostupy budou využívat všech funkcí dostupných od ARCHICADu 23.

•Existující napojení prvků, které nevytvářejí kolize, se automaticky nezmění.

•Díky tomu můžete pracovat na projektu ze starší verze, který bude zachován, a zároveň využívat výhod nového systému napojování konstrukcí.

Globální priorita sloupy vs. trámy (Funkce starších verzí zapnuté

Dostupné v režimu starších verzí.

Tato hodnota definuje prioritu průniků mezi sloupy a trámy v projektu. Když trámy křižují sloupy, bude prvek s nižší prioritou ve 3D ořezán, což znamená, že jeho pronikající část bude odstraněna. Prvek s vyšší prioritou zůstane celistvý. Projeví se to i v rozpočtech.

Poznámka: Čísla priority sloupů jsou vždy sudá a mohou být v tomto dialogovém okně definována pouze jako obecné nastavení. Priorita napojení trámu je určená pro každý z trámů samostatně v jeho okně nastavení (záložka Model).

Skrýt zóny a jejich asociované popisky v pohledech typu řez

Od updatu ARCHICADu 25 jsou zóny viditelné v řezech, pohledech a interiérových pohledech. Kromě toho lze k zónám připojit asociativní popisku. Pokud chcete ve starších projektech zachovat původní vzhled aktivujte tuto volbu: Zóny a jejich popisky nebudou v těchto zobrazeních viditelné (jako ve starších verzích ARCHICADu).
