Okno Čáry

Toto okno otevřete příkazem Volby > Atributy prvků > Čáry.

Více informací o prvcích Typů čar, naleznete v Čáry.

Vyberte předdefinovanou čáru z nabídky v horní části dialogového okna. Jako první v tomto sezname je plná čára; není editovatelné.

Další čáry v seznamu jsou tečkované/čárkované čáry; jsou editovatelné.

Více informací naleznete v tématu Panel Upravit vybraný typ čáry (čárkovaná).

Ostatní čáry v seznamu jsou  symbolové čáry; ty jsou editovatelné.

Více informací naleznete v tématu Okno nastavení vybraného typu čáry (symbolové).


Vytvořit nové typy čar:

Nová: Kliknutím na toto tlačítko vytvoříte nový typ čáry. V zobrazeném dialogovém okně můžete vybrat jednu z následujících voleb:


Přerušovaná: Pomocí této volby vytvoříte typ čáry tvořený přerušovanou čárou. Následně upravte volby na panelu Upravit vybraný typ - viz níže.

Symbolová: Toto nastavení použijte pro vytvoření vlastní čáry složené z 2D prvků zkopírovaných z okna ARCHICADu. Následně upravte volby na panelu Upravit vybraný typ - viz níže.

Duplikovat: Pomocí této volby vytvoříte nový typ čáry duplikováním vybraného typu čáry pod novým názvem a s úpravou jeho vlastností.

Přejmenovat: Umožňuje přejmenovat aktuálně vybraný typ čáry.

Odstranit: Kliknutím můžete odstranit vybraný typ čáry.

Viz také Odstranění a nahrazení atributů v modelu.

Poznámka: Základní čáry (plná, čárkovaná, tečkovaná a hustě tečkovaná) nelze odstranit.

Panel Upravit vybraný typ čáry (čárkovaná)

V tomto poli budete graficky upravovat vybraný typ nové nebo vybrané přerušované čáry. Černé a bílé vlaječky představují části přerušované čáry.


Každá černá vlaječka představuje konec úsečky v čáře, jejíž délku můžete upravit buď odtažením vlaječky ve vodorovném směru nebo zadáním příslušných hodnot do políček Čárka. Malá bílá vlaječka představuje mezery mezi jednotlivými úsečkami a edituje se stejně jako čárky. Hodnoty ve vstupních číselných polích jsou udávány v příslušných definovaných jednotkách měření (Volby > Předvolby projektu > Pracovní jednotky).

Okno nastavení vybraného typu čáry (symbolové)

Chcete-li vytvořit nový typ symbolové čáry, nejprve pomocí čar, oblouků a aktivních bodů nakreslete čáru do půdorysu nebo jiného okna. Vyberte všechny součásti vzoru a použijte příkaz  Upravit > Kopírovat.

Otevřete okno nastavení čar příkazem Volby > Předvolby prvků > Čáry.

Klikněte na tlačítko Nová. V okně Nová čára vyberte volbu Symbolová a klikněte na OK.

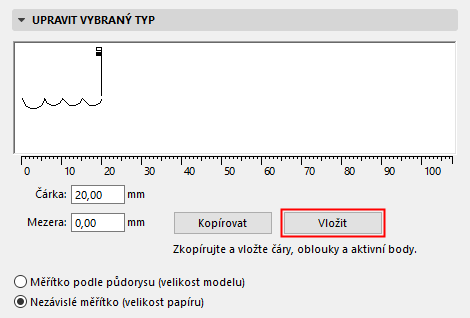

V okně Čáry klikněte na Vložit pod oknem grafického náhledu.


Zkopírovaný symbol se zobrazí v grafickém editačním okně. Můžete měnit měřítko symbolu i mezery mezi nimi pomocí malých vlaječek v okně nebo editací číselných hodnot tímto oknem. Velikost symbolu lze měnit jen jako celek. Změna velikosti se  projeví ihned změnou hodnot v editačních políčcích.

Poznámka: Při definování symbolových čar mohou být použity pouze oblouky, čáry a aktivní body. Pokud výběr zkopírovaný v okně ARCHICADu obsahuje křivky, výplně, texty nebo jiné prvky, nebudou tyto vloženy. Opsaný obdélník vložené grafiky bude vycentrován na podélnou osu symbolové čáry. Pokud se v opsaném obdélníku zkopírovaných prvků nachází projektový počátek, budete jej moci používat pro účely napojování.

Obvyklé operace Kopírovat-Vložit v tomto okně nefungují.

Pokud chcete upravit symbolovou čáru po tom, co byly její původní prvky odstraněny, otevřete okno nastavení čar a stiskněte Kopírovat. Potom vložte tyto prvky do půdorysu, kde je můžete upravovat.

Vzhled čar na obrazovce, tiskárně nebo plotru závisí na následujících volbách:

Měřítko podle půdorysu (velikost modelu) Použijte toto tlačítko pro zajištění toho, že aktuální typ čáry bude zobrazen ve stejném měřítku jako model při každém výstupu.

Poznámka: Zabránit změně čáry podle měřítka, jestliže měřítko projektu je jiné než čáry, protože bude zdeformované.

Nezávislé měřítko (velikost papíru) Kliknutím na toto tlačítko budete zobrazovat, plotrovat i tisknout aktuální typy čar ve fixní velikosti bez ohledu na výstupní měřítko.
