Okno stavebních materiálů

Stavební materiály a jejich vlastnosti můžete nastavit v menu Volby > Atributy prvků > Stavební materiály. Ty zahrnují:

Řezová výplň

Pera řezové výplně (popředí/pozadí)

Priorita průniků

Orientace výplně (v případě použití výplně v sendviči nebo profilu)

Plošné

Klasifikace a vlastnosti, včetně fyzikálních vlastností

V levé části okna jsou vypsány všechny stavební materiály projektu podle názvu a priority průniků.

Pokud chcete seznam seřadit podle jména nebo priority, klikněte na záhlaví sloupce.

Pokud seřadíte seznam podle priority, můžete upravovat prioritu průniků přetahováním jednotlivých stavebních materiálů nahoru nebo dolů přímo v seznamu.

Stavební materiály, které jsou použity označeným prvkem v aktuálním zobrazení, jsou v seznamu zvýrazněny zelenou barvou a ikonou “označené” v levém sloupci seznamu.

Úprava stavebního materiálu

1.V seznamu vyberte stavební materiál, který chcete upravovat.

2.V pravé části okna můžete upravit nastavení a vlastnosti označeného stavebního materiálu. Je možné upravovat více stavebních materiálů zároveň (v takovém případě nelze upravovat jejich název).

Poznámka: Tato funkce je dostupná také ve Správci atributů: Viz Stavební materiály (Správce atributů).

Panel konstrukce a zobrazení


Řezová výplň: Z nabídky vyberte řezovou výplň stavebního materiálu. Zde zobrazené výplně jsou výplně, které jsou definovány jako “řezové výplně”. (Jsou dostupné pouze řezové výplně.)

Pera popředí a pozadí řezové výplně: Z nabídek per vyberte pera pro popředí a pozadí řezové výplně stavebního materiálu.

Viz také Odstranění čar mezi prvky modelu.

Orientace výplně: Tato volba má vliv pouze na vzory řezových výplní stavebních materiálů, které jsou použity v sendvičích a vlastních profilech.

Projektový počátek: Vzor výplně je zobrazen tak, že souřadnice vzoru jsou v projektovém počátku.

Počátek prvku: Orientace výplně vrstvy je shodná se směrem prvku.

Vyplnit vrstvu: (Dostupné pouze pro symbolovou výplň.) Vzor výplně bude vykreslen přesně v tloušťce vrstvy.

Podobná témata:

Nastavení směru vektorové nebo symbolové výplně

Symbolová výplň jako vrstva sendvičové konstrukce: Vyplnit vrstvu

Nastavení povrchového materiálu stavebního materiálu

Nastavte povrchový materiál, který bude použit při zobrazení stavebního materiálu ve 3D.

Poznámka: Povrchový materiál konkrétního povrchu můžete přepsat v okně nastavení prvku (panel Model), případně pomocí voleb přepsání povrchových materiálů v Infopaletce.

Změna priority průniků

Jsou dva způsoby, jak můžete změnit prioritu průniků stavebního materiálu:

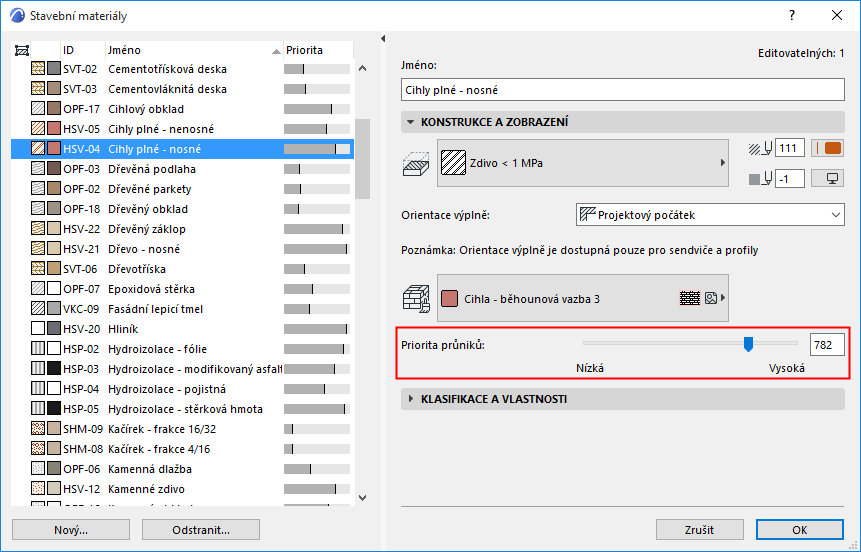

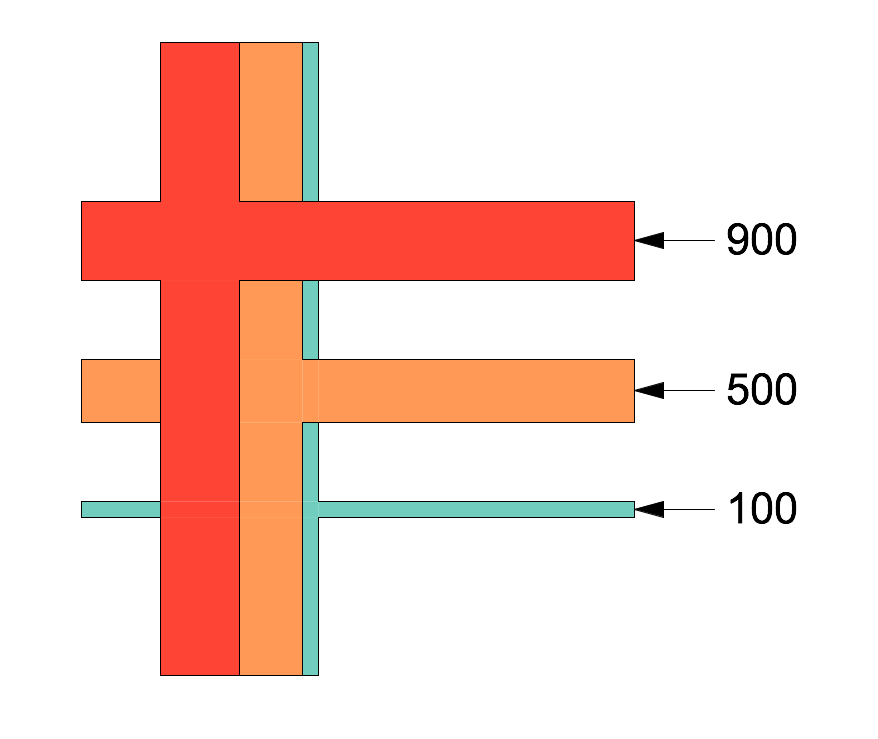

Pomocí jezdce v pravé části můžete nastavit přesnou hodnotu priority pro průniky s ostatními konstrukčními prvky. (Vyjádřena celými čísly, priorita průniků od nejslabší - 0 po nejsilnější - 999.) Tyto hodnoty určují zobrazení průniků prvků v modelu.


Viz oddíly Základní principy průniků  a Protínající se prvky se stejnými prioritami.

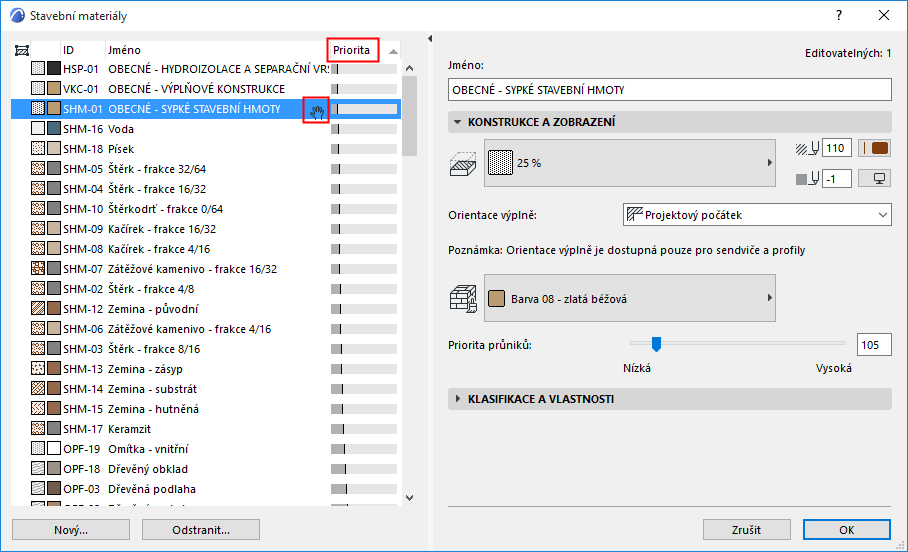

Druhý způsob, jak změnit prioritu je v levé části okna nastavení stavebních materiálů: Pokud jste seznam seřadili podle priority, můžete upravovat prioritu průniků přetahováním jednotlivých stavebních materiálů nahoru nebo dolů přímo v seznamu.


Postupujte opatrně, nastavení stavebních materiálů se projeví v celém modelu; změny stavebního materiálu se projeví na všech prvcích, které stavební materiál používají - ne jen na označeném prvku!

Pokud chcete upravit prioritu stavebního materiálu jen pro jeden prvek, stavební materiál duplikujte a nastavte mu potřebnou prioritu.
(Viz Vytvoření nového stavebního materiálu nebo kopie níže.)

Obecné informace o průnicích v modelu najdete zde: Průniky prvků.

Klasifikace a vlastnosti

Viz Systémy klasifikací a vlastností.

ID a kategorie

ID: Stavebnímu materiálu můžete v případě potřeby přiřadit libovolné ID. Lze použít neomezený počet libovolných znaků.

ID slouží k identifikaci stavebních materiálů v seznamech a popiskách. ID stavebního materiálu můžete použít také jako kritérium funkce najít a vybrat při hledání prvků.

Výrobce: Do tohoto pole můžete naspat výrobce stavebního materiálu. Výrobce pak můžete zobrazit jako další pole interaktivní tabulky nebo vypsat všechny stavební materiály podle výrobce.

Popis: Volitelně zde můžete napsat popis stavebního materiálu. Popis pak můžete zobrazit jako další pole v interaktivní tabulce.

Zohlednit při detekci kolizí: Toto nastavení je použito při exportu prvků do IFC formátu a při detekci kolizí ARCHICADu.

Viz Detekce kolizí.

Fyzikální vlastnosti

Tyto hodnoty jsou u stavebních materiálů ARCHICADu přednastaveny, můžete je ale libovolně měnit.

Načíst z katalogu: Otevřete zabudovaný Katalog materiálů (klikněte na tlačítko Otevřít katalog) a vyberte materiál s potřebnými charakteristikami; jeho fyzikální vlastnosti pak budou přiřazeny stavebnímu materiálu, který upravujete.

Více informací naleznete v tématu Katalog materiálů.

Můžete zadat tyto informace o vybraném stavebním materiálu:

Tepelná vodivost (W/mK)

Hustota

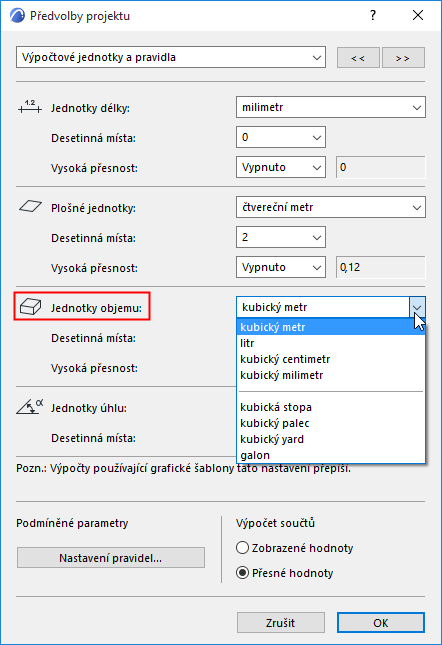

Poznámka: Jednotka hustoty je lb/cu ft, pokud jsou nastaveny imperiální jednotky; nebo kg/m3, pokud jsou jednotky objemu nastaveny na metrické (Předvolby projektu > Výpočtové jednotky).


Tepelná kapacita (J/kgK)

Vázaná energie (MJ/kg nebo megajouly na kilogram)

Vázaný uhlík

Poznámka: Jednotka vázaného uhlíku je lbCO2/lb, pokud jsou jako výpočtové jednotky nastaveny imperiální jednotky; nebo kg/kgCO2, pokud jsou jednotky objemu nastaveny na metrické (Předvolby projektu > Výpočtové jednotky).

Vytvoření nového stavebního materiálu nebo kopie

Klikněte na tlačítko  Nový ve spodní části okna stavebních materiálů.

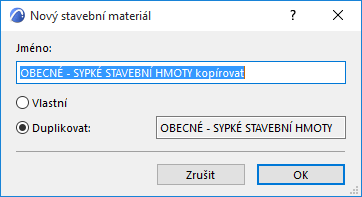

V následujícím okně vyberte, jestli chcete vytvořit nový stavební materiál nebo kopii některého stávajícího.


Dejte stavebnímu materiálu název a klikněte OK.

Upravte vlastnosti nového stavebního materiálu a klikněte na tlačítko OK. Okno nastavení stavebních materiálů se zavře.

Odstranění stavebního materiálu

Viz Odstranění a nahrazení atributů v modelu.
