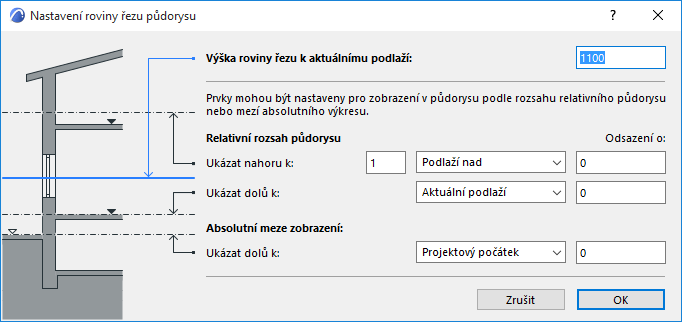

Dialogové okno Nastavení roviny řezu půdorysu

Pomocí příkazů Dokument > Rovina řezu půdorysu zobrazte dialogové okno Nastavení roviny řezu půdorysu.

Výška roviny řezu k aktuálnímu podlaží

Zadejte výšku, ve které budou prvky oříznuty pro zobrazení v půdorysu.

Jiné volby v tomto dialogovém okně - Relativní rozsah půdorysu a Absolutní meze zobrazení - jsou důležité pouze pro konstrukční prvky, jejichž nastavení „Ukázat zobrazení“ (v dialogovém okně Nastavení) je nastaveno na použití jedné z těchto dvou definic. Tyto definice nastaví meze pro zobrazení prvku vzhledem k aktuálnímu podlaží.

Relativní rozsah půdorysu

Pomocí těchto ovládacích prvků definujete Relativní rozsah půdorysu pro konstrukční prvky, které používají tuto definici.

Ukázat nahoru k: Zadejte požadovaný počet podlaží pro zobrazení prvku nad aktuálním podlažím.

Odsazení o: Případně zadejte v nastavení Relativní rozsah půdorysu kladnou nebo zápornou hodnotu odsazení “Ukázat nahoru k”.

Rozevírací seznam Podlaží: Vyberte Aktuální podlaží nebo chcete-li zobrazit prvek na dalších podlažích nad aktuálním podlažím, vyberte Podlaží nad.

Ukázat dolů k: Zadejte požadovaný počet podlaží pro zobrazení prvku pod aktuálním podlažím.

Odsazení o: Případně zadejte v nastavení Relativní rozsah půdorysu kladnou nebo zápornou hodnotu odsazení “Ukázat dolů k”.

Rozevírací seznam Podlaží: Vyberte Aktuální podlaží nebo chcete-li zobrazit prvek na dalších podlažích pod aktuálním podlažím, vyberte Podlaží pod.

Absolutní meze zobrazení

Pomocí těchto ovládacích prvků definujete Absolutní (spodní) meze zobrazení pro konstrukční prvky, které používají tuto definici. Tyto meze mají vliv bez ohledu na aktuálně aktivní podlaží.

Ukázat dolů k: Zadejte pevnou spodní mez, do které budou prvky zobrazeny. (Implicitně je zadán Projektový začátek.)

Odsazení o: Případně zadejte v nastavení Absolutní meze zobrazení kladnou nebo zápornou hodnotu odsazení “Ukázat dolů k”.
