Toto okno se objeví, pokud ve 3D okně, které používá vektorový 3D engine, zkopírujete plochu ohraničení (pomocí volby 2D ohraničení nástroje Ohraničení).
Více detailů najdete v kapitole Kopírování/Vložení plochy ohraničení z okna projektu.
Kopírovat/Uložit jako:
•Volba Obrazovku zkopíruje obsah 3D okna jako jednotný obrázek.
•Když zvolíte kresbu, výsledný obrázek bude sestávat z částí popsaných v dialogovém okně. Velikost získaného obrázku bude stejná jako ve 3D okně. To je důležité, když vkládáte zkopírované prvky do jiné aplikace, například SuperPaint nebo Photoshop.
•Volba Kresbu v měřítku vytváří obrázek, který zachová půdorysné rozměry prvků. Pokud vložíte boční pohled modelu do půdorysu pomocí volby kresba v měřítku, budou jeho rozměry odpovídat půdorysným.
V nabídce Prvky ke zkopírování můžete definovat, které prvky ve 3D pohledu chcete zkopírovat do schránky.
Nabídka Stíny je dostupná, pouze pokud jsou v nastavení 3D stylů (Zobrazení > Volby zobrazení ve 3D > 3D styly) zapnuté Sluneční stíny.
Zkopírování stínů z horního pohledu může být užitečné, pokud chcete vložit přesné a měřitelné stíny do půdorysu. Stíny a 3D šrafy ortogonálních pohledů přidají pohledům v projektu na realitě.
Nabídky 3D šrafování jsou dostupné, pouze pokud je “zapnutá” volba Vektorové šrafování ve 3D stylech a pokud je ve 3D okně aspoň jeden prvek s 3D šrafou.

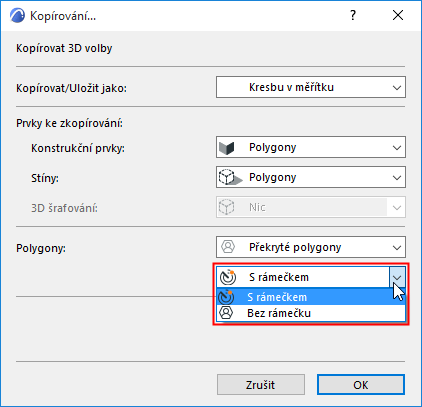

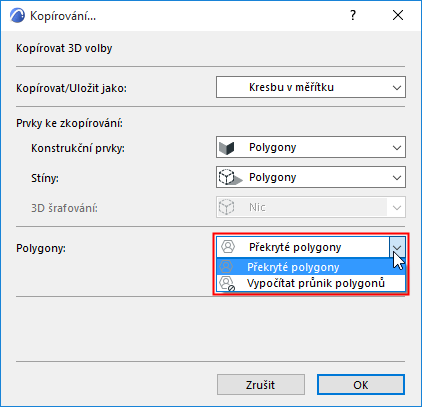

V dolní části dialogového okna můžete definovat, zda uložit/kopírovat neviditelné polygony (například polygonální prvky okna za zdí), nebo jen viditelné prvky. Máte také možnost zkopírovat polygony s nebo bez obrysů.
Pokud chcete zkopírovat výběr v režimu kresba nebo kresba v měřítku, uvidíte v zobrazení čárového modelu nebo viditelných hran políčko Odstranit nadbytečné čáry. Pokud toto políčko zatrhnete, budou čáry, které se přesně překrývají, ve zkopírovaném souboru vynechány.
Poznámka: Pokud chcete kopírovat prvky ve 3D okně, například u boční pohled, doporučuje se použití voleb Vypočítat průnik polygonů a Bez rámečku.
