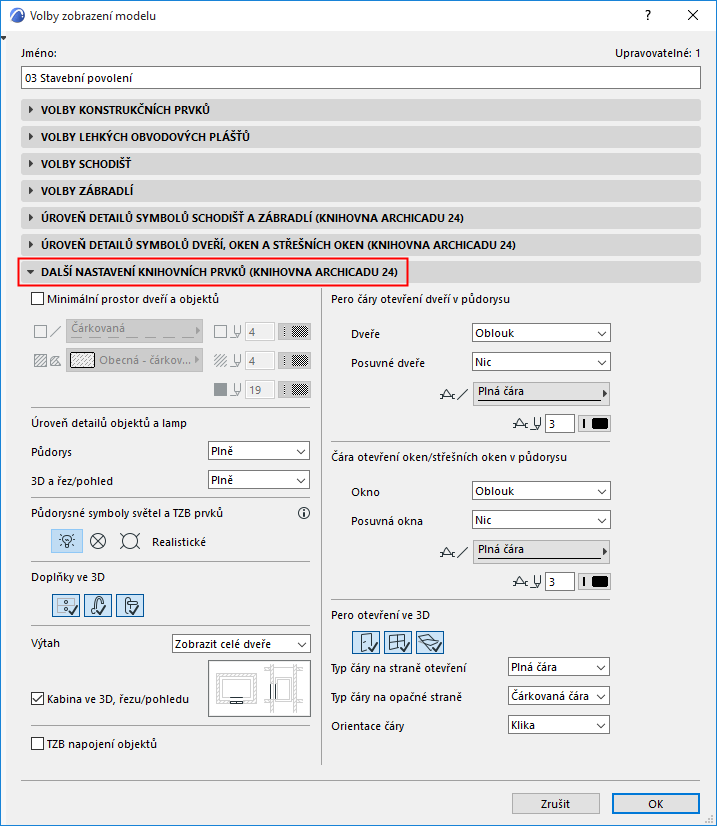

Další nastavení knihovních prvků

Chcete-li získat přístup k tomuto panelu, vyberte příkazy Dokument > Zobrazení modelu> Volby zobrazení modelu.

•Obsah tohoto panelu závisí na knihovnách, které máte načtené. (Může zde být v závislosti na počtu načtených knihoven zobrazeno více panelů.)

•Knihovní objekty umístěné ve specifické knihovně budou globálně zobrazovány podle zde nastavených v zobrazení modelu.

•Toto nastavení se projeví pouze u GDL objektů, jejichž skripty to umožňují.

V INT verzi ARCHICADu je panel uspořádán následujícím způsobem:

Zobrazit minimální prostor dveří a objektů

Zaškrtněte toto pole, pokud chcete u nábytku a dveří v půdorysu zobrazit obrys a výplně znázorňující minimální prostor. V této volbě nastavte typ a pero čar obrysu a typ, pero a pozadí výplně.

Obrys nebo výplň minimálního prostoru je zobrazena u dveří a objektů, které mají nastavené parametr minimální prostor.

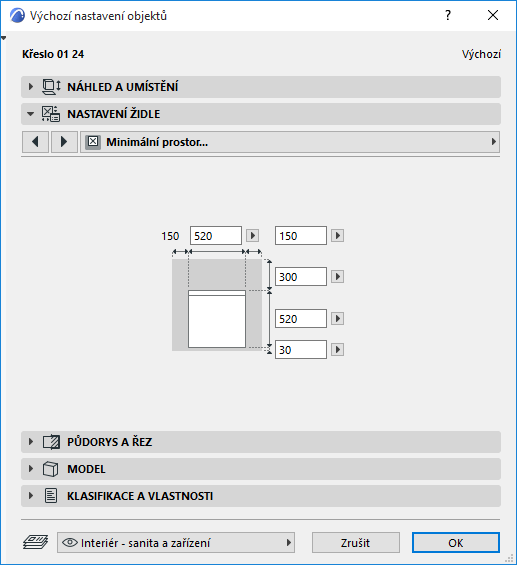

•Parametry minimálních rozměrů můžete u dveří nastavit na záložce Minimální prostor v okně nastavení dveří (panel Vlastní nastavení).

Viz Minimální prostor.

•U objektů použijte parametry Minimální prostor v okně jejich nastavení.

Úroveň detailů objektů a lamp

Nastavte úroveň detailů pro půdorys:

•plnou, střední nebo nízkou

a pro zobrazení ve 3D:

•plné, jednoduché nebo schématické

Objekty a lampy budou zobrazeny s touto úrovní detailů, pokud mají nastavenou volbu (Podle VZM). Úroveň detailů vybraného objektu/lampy můžete upravit (pokud je pro prvek volba dostupná) v okně jeho nastavení (volby pro zobrazení ve 2D nebo 3D).

Viz 2D a 3D zobrazení objektů.

Půdorysné symboly světel a TZB prvků

Vyberte způsob zobrazení půdorysných symbolů světel a TZB objektů (např. stropní svítidla, detektory kouře nebo výustky VZT) v projektu.

•Realistické

•Elektřina

•Půdorys stropu

Doplňky ve 3D

Zaškrtněte nebo odznačte políčko pro nastavení viditelnosti těchto prvků ve 3D:

•Úchyty objektů ve 3D

•Baterie objektů ve 3D

•Kliky a úchyty dveří ve 3D

Výtah

Nastavte možnosti zobrazení kabiny objektu výtah:

•Zobrazit/skrýt kabinu ve 3D a řezech/pohledech

•Zobrazit/skrýt dveře výtahu v půdorysech/řezech, nebo zobrazení pouze otvoru

Napojení prvků TZB

Prvky, které jsou kompatibilní s TZB modelářem, obsahují body napojení pro připojení na trasu TZB.

Aktivací této volby tyto napojení zobrazíte.

Čára otevření Dveří/Oken/Střešních oken v půdorysu

•Typ čáry otevření: Oblouk nebo rovná

•Posuvné dveře a okna: Nic nebo Šipka

•Typ a pero čáry otevření

Čáry otevření ve 3D zobrazení

Zaškrtněte políčko pro zobrazení čar otevření ve 3D okně.

•Vyberte čáru (čárkovaná, plná, tečkovaná), kterou budou zobrazeny čáry otevření na obou stranách.

•Vyberte orientaci čáry otevření - Klika nebo Panty.

Poznámka: Tato volba je závislá na měřítku (obecně nejsou čáry otevření zobrazeny ve všech malých měřítkách).

Přepsání voleb zobrazení modelu vybraných dveří nebo okna

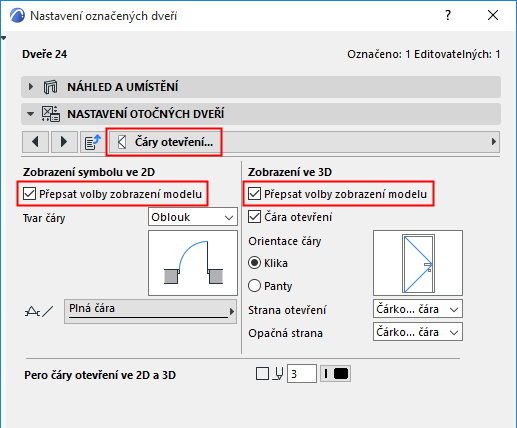

Volby zobrazení modelu mají vliv na všechny dveře/okna v zobrazení. Čáry otevření konkrétních dveří/okna můžete přepsat na záložce Čáry otevření na panelu vlastního nastavení.

Viz Čáry otevření (dveře/okno).
