Toto okno otevřete následovně:
•Zobrazení > Prvky ve 3D zobrazení > Filtr prvků a řez ve 3D
•Panel nastavení zobrazení- pouze 3D
•Tlačítko v nástrojové liště 3D vizualizace.
•Nastavení 3D dokumentu pro změnu kritérií filtru 3D dokumentu.
Poznámka: 3D zóny si můžete zobrazit v režimu stínovaného modelu jako objemová tělesa a všechny ostatní typy prvků v režimu čárového modelu. Tohoto efektu (který byl výchozím nastavením ve starších verzích ARCHICADu) docílíte pomocí předdefinovaného nastavení kombinace vrstev "Ukázat 3D zóny jako plné".
Podlaží zobrazená ve 3D: Definujte podlaží projektu zobrazená ve 3D okně:
•Nekonečný: Zobrazí všechny prvky.
•Omezený: Určuje souvislý rozsah podlaží (od podlaží do podlaží).
• Ořezat prvky podle rozsahu podlaží: Zaškrtnutím této volby oříznete model na hranici rozsahu podlaží. Pokud tato volba není aktivní, budou zobrazeny všechny prvky, které aspoň částečně spadají do daného podlaží.
Efekt ohraničení: Pokud jste použili nástroj ohraničení ke tvorbě oblasti výběru před tvorbou modelu, použijte tyto volby k definování toho, která část projektu bude zobrazena ve 3D okně.
•Uvnitř ohraničení: Zobrazí se prvky uvnitř ohraničení.
•Vně ohraničení: Zobrazí se prvky vně ohraničení. Tato volba například umožňuje vyloučit interní prvky domu v případě, kdy potřebujete pouze externí pohledy 3D modelu. Ohraničení může ovlivňovat jedno nebo všechna podlaží.
Pokud zde existuje výběr ohraničení provedený v půdorysu, budou nastavení dialogového okna Filtrovat prvky ve 3D zachována, ale záhlaví 3D okna bude obsahovat zmínku o ohraničení a rozestupu obsažených podlaží.
Zobrazený povrchový materiál řezu: Zde můžete nastavit povrchový materiál a pero řezaných ploch.
•Použít vlastnosti prvků: Použijte tuto volbu, pokud chcete použít stávající povrchové materiály a pera řezaných prvků ve 3D řezech. Konstrukční prvky v řezu budou mít stejný povrchový materiál a pero jako části prvků mimo řez (jak je definováno v jejich nastavení).
•Uživatelsky: Použijte tuto volbu, pokud chcete nastavit vlastní povrchový materiál a pero hran a povrchů řezaných prvků ve 3D řezu.
Nabídka povrchových materiálů: Kliknutím otevřete nabídku povrchových materiálů a vyberte povrchový materiál, kterým budou zobrazeny povrchy řezaných prvků.
Povrchy řezu knihovních prvků budou zobrazeny povrchovým materiálem, který má knihovní prvek nastavený. Pokud má prvek povrchové materiály ve vnitřním popisu, bude jako povrchový materiál řezu použit první v řadě. Funkce 3D roviny řezu nezobrazuje různé vrstvy kompozitních prvků. Chcete-li je zobrazit (například pro výkresy), použijte nástroje řezu/pohledu/interiérového pohledu.

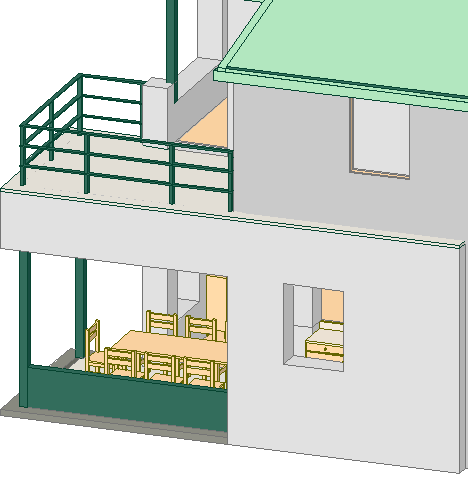

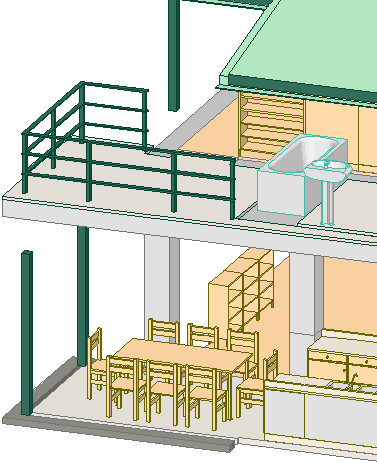

Zaškrtnutí volby Typy prvků zobrazených ve 3D umožňuje zapnutí a vypnutí zobrazení 3D okna konstrukčních prvků. Jsou-li dveře a okna vypnuty, otvory jsou interpretovány jako prázdné otvory. Zaškrtnutí políčka Všechny typy vybere všechny typy prvků.
