Obecné informace naleznete v tématu Nástroj síť.
Toto dialogové okno spustíte příkazem 3D model > Systém sítě.

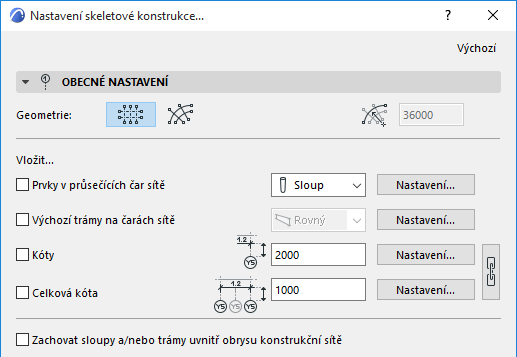

Panel obecného nastavení systému sítě
Geometrie: Vyberte pravoúhlou nebo radiální systém sítě. Pokud vyberete radiální, zadejte hodnotu poloměru vnější čáry sítě.
Umístit...: Zaškrtněte jedno ze čtyř polí pro umístění dalších prvků na každý průnik čar sítě:
•Prvky v průsečících čar sítě Toto zaškrtněte pro umístění prvků na průsečíky čar sítě. Z rolovací nabídky vyberte ty prvku (sloup nebo objekt) a klikněte na tlačítko nastavení, čímž otevřete dialog nastavení daných prvků.
•Výchozí trámy na čarách sítě Zaškrtnutím tohoto pole umístíte trámy na čáry sítě. Kliknutím na tlačítko nastavení otevřete dialogové okno nastavení trámů.
Poznámka: Pokud vkládáte radiální systém sítě, máte možnost vložit na čáry sítě rovné i obloukové trámy.
•Kóty: Zaškrtnutím tohoto pole umístíte kótu mezi každou čáru sítě. Zadejte hodnotu vzdálenosti čáry kóty od značky sítě na konci čáry. Tlačítkem nastavení otevřete dialogové okno nastavení kóty.
•Celková kóta: Zaškrtnutím tohoto pole umístíte kótu mezi vnější čáry sítě. Zadejte hodnotu vzdálenosti čáry kóty od značky sítě na konci čáry. Tlačítkem nastavení otevřete dialogové okno nastavení kóty.
Klikněte na ikonu řetězu, pokud chcete použít stejné nastavení pro obě kóty.
Ponechat sloup nebo trám v obvodu sítě Pokud zaškrtnete toto pole, ponecháte sloupy a trámy uvnitř obvodu systému sítě.

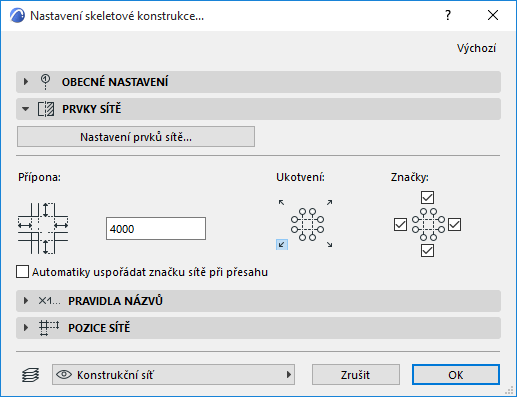

Aktuální nastavení prvku: Kliknutím na toto tlačítko otevřete prvek sítě a nastavíte vlastnosti pro každý prvek v tomto systému. (Všechny prvky sítě budou vypadat stejně.)
Přípona: Zadejte hodnotu vzdálenosti čáry sítě od poslední předchozí příčné čáry sítě
Ukotvení: Vyberte a zaškrtněte jednu ze čtyř možností ukotvení, pomocí něhož bude systém sítě umístěn.
Značky: Vyberte jakoukoli ze čtyř stran, na které mají být umístěny značky. (Pokud síť při vkládání otočíte, otočí se zároveň i tyto strany.)
Automatiky uspořádat značku sítě při přesahu Zaškrtnutím tohoto pole zajistíte, aby se značky sítě vzájemně nepřekrývali..

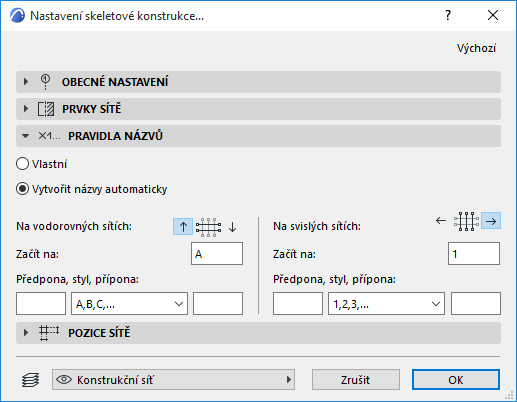

Panel pravidel názvů systému sítě
V tomto panelu můžete nastavit logiku pojmenovávání čar sítě v systému. Můžete samostatně nastavit styly pojmenovávání v obou směrech sítě.
•U radiální sítě: kruhové a radiální čáry sítě.
Všimněte si, že přiřazování pravidel pojmenování pro "vodorovné" a "svislé" čáry sítě, stejně jako definice "horních" a "dolních" jsou relativní ke kolmému umístění (pokud systém sítě při vkládání otočíte, přiřazená jména se otočí s ní).

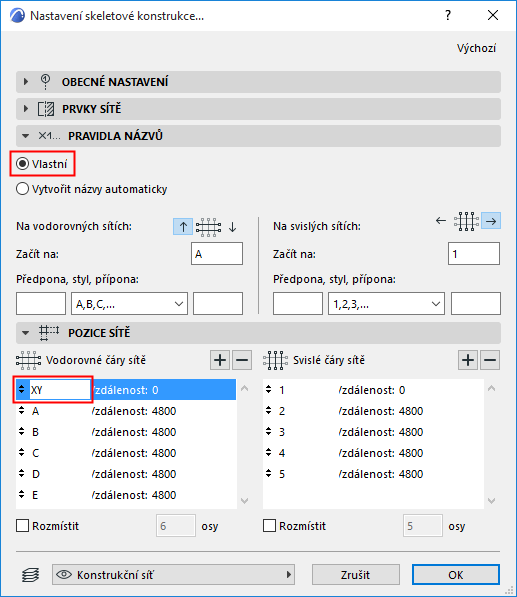

Uživatelsky: Tuto volbu použijte, pokud chcete jména prvků sítě zadat do příslušných polí v panelu pozice sítě: pokud v panelu pravidel názvů zaškrtnete vlastní, názvy čar sítě budou v panelu pozice sítě upravovatelné.
Vytvořit názvy automaticky Touto volbou se názvy čar sítě v systému vytvoří automaticky.
Směr stoupání: Vyberte jeden ze směrů (šipka nahoru nebo dolu), ve kterém se budou jména automaticky generovat..
•Začít na: V tomto poli je počáteční hodnota jména prvků sítě.
•Předpona: stálý text zobrazený před každým automaticky generovaným jménem.
•Přípona: stálý text zobrazený za každým automaticky vygenerovaným jménem.
•Styl: Vyberte styl automatického generování jmen: buď čísla (1,2,3,...), písmena (A,B,C,... nebo a,b,c,... ), nebo římská čísla (I,II,III,IV,...)

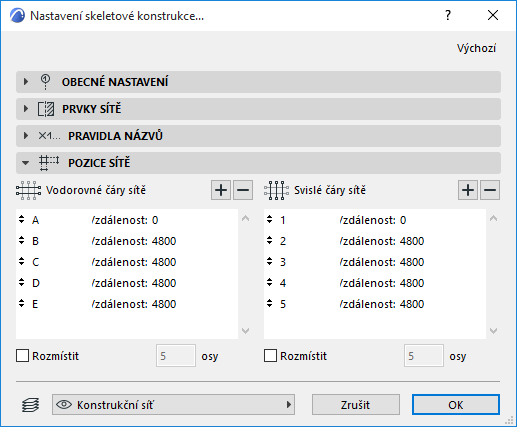

V tomto panelu nastavte počet a umístění vodorovných a svislých čar sítě systému.
(U radiálního systému sítě: kruhové a radiální čáry sítě.)
Všimněte si, že parametry "vodorovných" a "svislých" čar sítě jsou relativní k pravoúhlému umístění systému sítě a otočení kolem sítě.
Přidat čáru sítě: Kliknutím na plus přidáte čáru sítě.
Odebrání čáry sítě: Kliknutím na minus čáru sítě odeberete.
Nastavení vzdálenost: Klikněte do jakéhokoli pole vzdálenosti vypsaných čar sítě a určete její vzdálenost od předchozí čáry. Vzdálenost první čáry sítě je vždy nulová.
Rozmístit: Pokud vzdálenost mezi čárami sítě neznáte, zaškrtněte pro jeden nebo oba směry pole rozmístit. To vám při umisťování sítě umožní nastavit počáteční a koncové bodu v daných směrech, rozdělených podle počtu nastaveném v seznamu.
