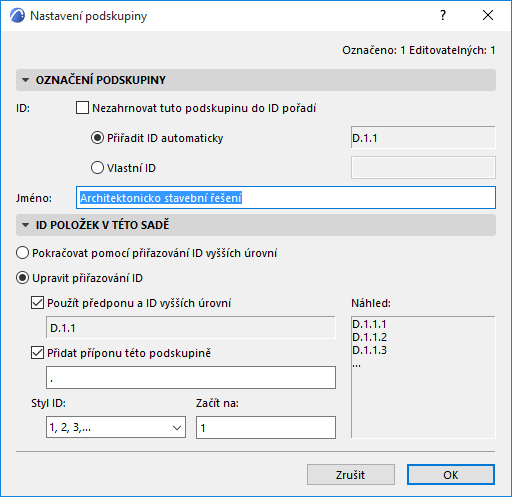

Okno Nastavení podskupiny

Nastavení podskupiny nabízí způsob přiřazení ID do výkresů zahrnutých do vybrané podskupiny. Pokud jste v Nastavení výkresové složky jako metodu přiřazení vybrali “Použít hierarchii”, budou v Nastavení podskupin použity definice ID.

Dialogové okno Nastavení podskupin můžete otevřít z navigátora jedním ze tří způsobů, pokud je zobrazena stromová struktura a daná skupina je označena:

V dolní části panelu navigátoru klikněte na paletku Nastavení.

Volbou příkazu Nastavení podskupiny v místní nabídce, které otevřete kliknutím pravým tlačítkem myši (nebo klepnutí s klávesou Ctrl na název podskupiny.

Ve střední části paletky navigátoru klikněte na ikonu “Nastavení”.

Více informací naleznete v tématu Paletka Navigátor.


Panel Označení podskupiny

Pomocí ovládacích prvků v tomto panelu přiřadíte ID k vybrané podskupině.

Více informací naleznete v tématu ID výkresu a kresby.

Nezahrnovat tuto podskupinu do ID pořadí: Zaškrtnutím tohoto políčka vyloučíte podskupinu z automatického přiřazování ID. (Jestliže zaškrtnete toto políčko následující nastavení automatického přiřazení ID bude šedivé)

Přiřadit ID automaticky: Výběrem této volby přiřadíte ID automaticky podle předpony a stylu definovaného v Nastavení výkresové složky.

Vlastní ID: Výběrem této volby přiřadíte ID podskupiny dle vlastního výběru.

Panel ID položek v této sadě

Tyto ovládací prvky ovlivňují ID výkresů obsažených v této podskupině.

Pokračovat pomocí přiřazování ID vyšších úrovní: Pokud chcete aby byly výkresy uvnitř této podskupiny přiřazeny ID tak, jako kdyby nebyly uvnitř této podskupiny, ale o úroveň výše, zaškrtněte políčko této volby. V tomto případě použijete jako logické seskupení pouze podskupinu, která neovlivňuje ID.

Upravit přiřazování ID: Jestliže chcete aby výkresům uvnitř podskupiny byly přiřazena vlastní ID, zaškrtněte políčko této volby:

- Použít předponu & ID vyšších úrovní: Výkresům v této podskupině budou přiřazena ID podle předchozího výkresu struktury výkresové složky.

- Přidat příponu k této podskupině:

Poznámka: Když ID podle znaků vyčerpají abecedu, pokračuje číslování takto: y, z, aa, ab, ac. (Počáteční písmeno ve dvojitém číslování vždy tvoří jediné písmeno, bez ohledu na jazyk, který používáte.)

Když přesouváte podskupinu uvnitř hierarchie, ID se tomu automaticky přizpůsobí.
