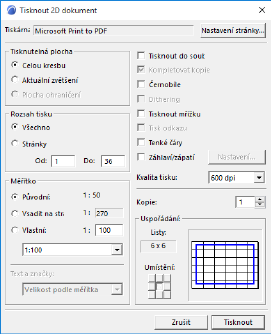

Toto okno otevřete v menu Soubor > Tisknout, pokud je aktivní 2D okno (nebo okno 3D dokumentu) nebo příkazem Volby tisku v sadě publikace v navigátoru.
Tiskárna: Toto pole zobrazuje ovladač tiskárny aktuálně nastavený pro váš počítač. Chcete-li změnit přiřazenou tiskárnu, klikněte vpravo na tlačítko Nastavení stránky.
Nastavení stránky: Kliknutím na toto tlačítko zobrazíte dialogové okno Nastavení stránky, kde můžete vybrat tiskárnu a nastavit velikost papíru a jeho orientaci.
Tisknutelná plocha: Vyberete část aktivního 2D okna, kterou chcete vytisknout.
•Celou kresbu: Výběrem tohoto tlačítka vytisknete celé tisknutelné okno.
•Pouze aktuální zvětšení: Klikněte na toto tlačítko, a vytiskněte tak pouze viditelný obsah aktuálního okna v aktuálním zvětšení (včetně případného natočení pohledu).
•Plocha ohraničení: Pokud jste do aktivního okna vložili normální obdélníkové ohraničení, výběrem tohoto tlačítka vytisknete pouze plochu ohraničení. (Toto nastavení je dostupné pro ostatní tvary ohraničení, ale plocha výstupu je vždy hranatá)
Rozsah tisku: Výběrem Vše vytisknete všechny stránky (je také možné určit rozsah stránek pro vícestránkový výstup). V náhledu vpravo dole se podívejte, do kolika stránek bude výstup rozdělen.
Měřítko: Vyberete měřítko tisku pro tisk aktivního okna.
•Původní: Výběrem tohoto tlačítka tisknete v původním měřítku.
•Vsadit na stránku: Výběrem tohoto tlačítka vsadíte výstup na stránku. Měřítko bude upraveno podle stránky.
•Vlastní: Výběrem tohoto tlačítka zadáte u výstupu další libovolné měřítko. Zadejte vlastní měřítko nebo vyberte měřítko z nabídky.
Text a značky: Dostupné, pouze pokud jste vybrali jako měřítko buď vsadit na stránku nebo uživatelsky. Pomocí této nabídky definujete měřítko textu a značek ve výstupu. Tyto volby také ovlivňují charakteristiky výstupu jiných prvků, jako jsou šipky, přerušované čáry a typy výplní nezávislé na měřítku.
•Velikost podle měřítka: Nabízí výstup textu v poměru k velikosti ostatních prvků. Tato metoda je dobrá pro zvětšování projektu pro prohlížení z větší dálky.
•Fixní velikost: Nabízí výstup textu v jeho přesné velikosti v aktuálních jednotkách (palce nebo milimetry). Chcete-li zachovat naprosto stejnou velikost textu i při změně velikosti tisku projektu, vyberte tuto možnost. Je to akceptovatelné u zvětšených pohledů, ale u zmenšených to může vést k nechtěným efektům. Když jiné prvky zmenšíte, může je text úplně zakrýt.
Tisknout do souboru: Zaškrtnutím tohoto políčka uložíte výstup jako tiskový soubor na počítači.
Kompletovat kopie: Pokud tisknete více kopií a chcete, aby byla každá kopie výstupem v postupném pořadí, zaškrtněte toto políčko.
Černobíle: Chcete-li tisknout černobílý výstup, zaškrtněte toto políčko. Pomocí této volby budou barevné prvky zpracovány tímto způsobem:
•Čáry: Všechny barevné čáry budou černé; bílé čáry zůstanou bílé.
•Výplň: Popředí bude černé, pozadí bude bílé. Výplně používající barvy RGB budou šedé.
•Zóny: Všechny zóny budou zobrazeny v odstínech šedi povrchových výplní.
•Obrázky: Všechny obrázky budou zobrazeny v odstínech šedi.
•Průhledová zobrazení: Vždy budou zobrazena v odstínech šedé.
Dithering: Zaškrtnutím tohoto políčka snížíte celkový počet barev ve výstupu a zároveň zachováte vizuální věrnost. Dithering (někdy též tónování či rozklad barev) může být nezbytný kvůli omezenému počtu barev dostupných na zobrazovacím zařízení. Pokud například výplně tisknete jednolitou černou, může efekt Dithering pomoci.
Tisknout mřížku: Jestliže chcete v tiskovém výstupu zobrazit mřížku (konstrukční nebo natočenou), zaškrtněte toto políčko.
Tisk odkazu: Pokud aktivní okno obsahuje průhledové zobrazení a vy chcete zahrnout jeho prvky do tiskového výstupu, zaškrtněte toto políčko.
Tenké čáry: Jestliže chcete vytisknout všechny čáry dokumentu pomocí nejtenčí čáry dostupné na tiskovém zařízení, zaškrtněte toto políčko.
Záhlaví/zápatí: Pokud chcete záhlaví nebo zápatí zahrnout do tiskového výstupu, zaškrtněte toto políčko. Chcete-li definovat obsah záhlaví/zápatí, klikněte na pravé straně na tlačítko Nastavení.
Více informací naleznete v tématu Nastavení záhlaví/zápatí.
Kvalita tisku: Kvalitu tisku definujete zadáním nastavení dpi (body na čtvereční palec).
Kopie: Zadejte počet kopií, které chcete vytisknout.
Uspořádání: Tato část pomáhá uspořádat kresbu ve výstupním listu(ech). Okno náhledu pomáhá dosáhnout požadovaného výsledku. Černé obdélníky v náhledovém okně představují stránky, které se budou tisknout. Modrý obdélník představuje velikost tisknuté části. Náhled ukazuje pozici Záhlaví/Zápatí, jestliže jsou zapnuté.
•Listy: Zobrazuje počet listů velikosti papíru, vybraného v Nastavení stránky.
•Umístění: Kliknutím na tato tlačítka šipky pohybujete tiskovým obsahem na výstupních listech zobrazených v náhledu.
